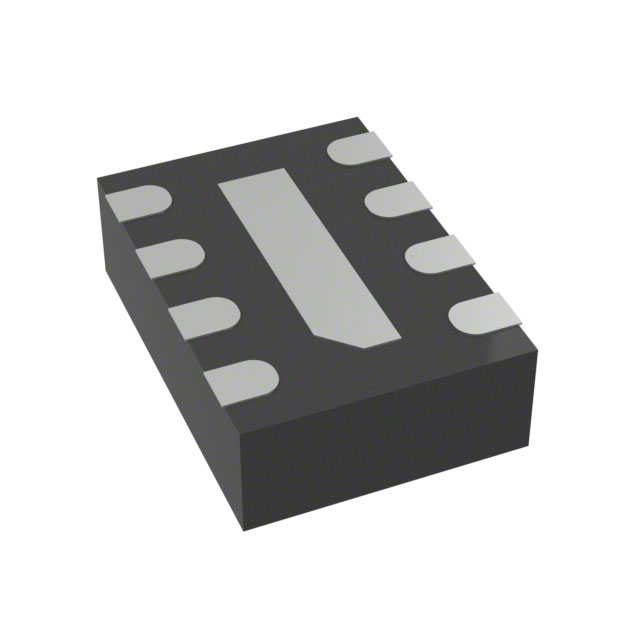

PEMI4QFN/HK,132

产品分类: EMI滤波器
厂牌: NXP SEMICONDUCTORS
产品描述: 45Ω 4 2 是 RC (Pi) XFDFN-8 贴片安装 1.7mm*1.2mm*500μm
供应商型号: CY-PEMI4QFN/HK,132
供应商:
标准整包数: 1
NXP SEMICONDUCTORS EMI滤波器 PEMI4QFN/HK,132

PEMI4QFN/HK,132概述

    # 高质量文章:电子元器件技术手册解析

    产品简介


    本文将详细介绍一种名为RC低通滤波器的产品系列,该系列电子元器件主要应用于便携式通信和计算设备的I/O端口上,以过滤不必要的射频信号(RF)。这些产品还具备高达±25 kV的静电放电(ESD)保护能力,确保下游组件的安全运行。所有产品均采用无铅塑料封装,符合环保标准。

    技术参数


    主要规格
    - 型号及封装类型
    - PEMI1QFN (SOT883): 单通道,采用微型封装
    - PEMI2QFN (SOT886): 双通道,极薄封装
    - PEMI2STD (SOT665): 单通道,五引脚封装
    - PEMI4QFN (SOT1157-1): 四通道,极薄封装
    - PEMI6QFN (SOT1158-1): 六通道,极薄封装
    - PEMI8QFN (SOT1159-1): 八通道,极薄封装
    性能参数
    - 电源电压范围:-0.5 V ~ +5.6 V
    - ESD保护电压:±15 kV(接触放电),±15 kV(空气放电)
    - 总功耗:连续功率下,最大85℃时为120 mW
    - 存储温度范围:-55 ℃ ~ +150 ℃
    - 工作温度范围:-40 ℃ ~ +85 ℃
    电气特性
    - 滤波器特性
    - 1、2、4、6和8通道π型RC滤波网络
    - 各通道阻抗:20Ω ~ 200Ω
    - 通道电容:15 pF ~ 40 pF
    - 插入损耗
    - 15 pF电容下的插入损耗:7 dB @ 800 MHz
    - 40 pF电容下的插入损耗:32 dB @ 800 MHz

    产品特点和优势


    该系列产品具备多个显著特点和优势:
    - 绿色环保:无铅,无卤素,符合RoHS标准。
    - 多通道设计:提供单通道到八通道配置,满足不同需求。
    - 强大的ESD保护:超过国际标准水平4的ESD防护能力。
    - 微小封装:适用于各种便携式设备的设计布局。

    应用案例和使用建议


    应用场景
    - 移动电话及个人通讯系统手持终端
    - 无绳电话
    - 无线数据传输系统(WAN/LAN)
    使用建议
    对于需要高频信号处理的应用场合,选择具有较高阻抗和较低电容的型号;而对于要求更强EMI/RFI抑制力的应用,则可选择较高电容的型号。

    兼容性和支持


    所有型号均采用统一的接口规范,易于与其他电子元器件或设备进行集成。此外,制造商提供了详尽的技术支持文档及客户咨询服务,便于用户快速解决使用过程中遇到的问题。

    常见问题与解决方案


    问题一:如何判断产品是否正确安装?
    解决方案:检查各引脚连接是否正确,确保接地良好,必要时可通过万用表测量通道间的电阻值进行验证。
    问题二:遇到过热现象时应如何处理?
    解决方案:降低输入信号强度,确保散热系统正常运作,若仍存在问题请联系技术支持寻求进一步帮助。

    总结和推荐


    综上所述,该RC低通滤波器系列产品凭借其绿色环保、多通道设计及卓越的ESD保护能力,在移动通信、计算机及消费电子领域展现出强大的竞争力。对于需要高性能EMI/RFI过滤及ESD保护的应用场合,强烈推荐使用本系列产品。

PEMI4QFN/HK,132参数

参数
电容值 -
电路技术 RC (Pi)
额定电压-DC -
滤波器阶数 2
额定电流 -
通道数 4
ESD保护
电感值 -
截止频率 -
电阻 45Ω
中心频率 -
长*宽*高 1.7mm*1.2mm*500μm
通用封装 XFDFN-8
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
