PEMI6QFN/WM,132

产品分类: EMI滤波器
厂牌: NXP SEMICONDUCTORS
产品描述: 200Ω 6 2 是 RC (Pi) XFDFN-12 贴片安装 2.5mm*1.2mm*500μm
供应商型号: CY-PEMI6QFN/WM,132
供应商: Avnet
标准整包数: 1

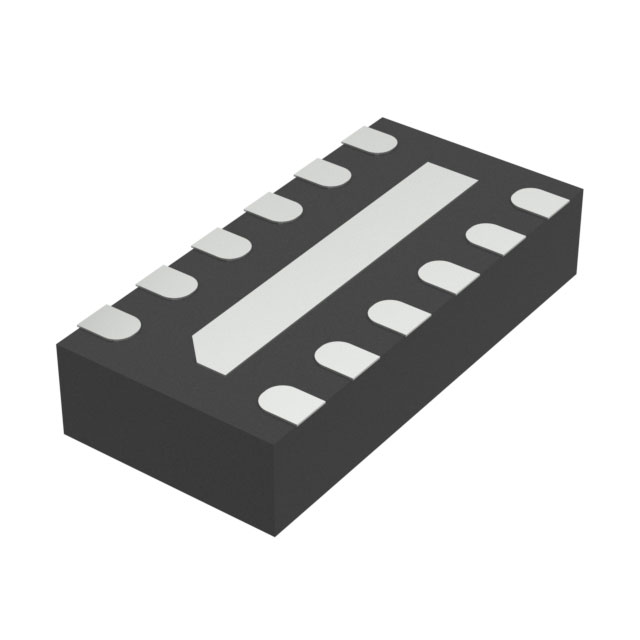

NXP SEMICONDUCTORS EMI滤波器 PEMI6QFN/WM,132

PEMI6QFN/WM,132概述

    # PEMIxQFN; PEMI2STD 家族产品技术手册

    产品简介


    概述
    PEMIxQFN 和 PEMI2STD 系列是集成1到8通道的RC低通滤波器。这些设备主要用于便携式通信或计算设备的I/O端口上的无用射频信号过滤,并具备静电放电(ESD)保护功能,可承受高达±25kV的ESD电压。
    应用领域
    PEMIxQFN 和 PEMI2STD 系列广泛应用于多种电子设备,如手机、个人通讯系统、无绳电话、无线数据系统等,以实现通用的电磁干扰(EMI)和射频干扰(RFI)过滤及下游的ESD保护。

    技术参数


    - 型号及封装
    - PEMI1QFN:SOT883;1个通道;无引脚;3针MicroPak
    - PEMI2QFN:SOT886;2个通道;0.5mm间距;6针MicroPak
    - PEMI2STD:SOT665;1个通道;5针microlead
    - PEMI4QFN:SOT1157-1;4个通道;0.4mm间距;8针超薄引线
    - PEMI6QFN:SOT1158-1;6个通道;0.4mm间距;12针超薄引线
    - PEMI8QFN:SOT1159-1;8个通道;0.4mm间距;16针超薄引线
    - 极限值
    - VCC 供应电压:-0.5V 至 +5.6V
    - ESD 电压:接触放电 ±15kV,空气放电 ±15kV(部分型号支持±20kV 或 ±25kV)
    - 持续功率:通道最大功率为60mW;总功率为120mW
    - 存储温度范围:-55°C 至 +150°C
    - 工作环境温度:-40°C 至 +85°C

    产品特点和优势


    - 环保材料:PEMIxQFN 和 PEMI2STD 符合RoHS标准,不含卤素和锑。
    - 高ESD保护:最高可达±25kV的ESD接触放电,远超过IEC 61000-4-2标准要求。
    - 多样选择:提供1至8通道的RC滤波网络,灵活适应不同应用场景。

    应用案例和使用建议


    应用案例
    PEMIxQFN 和 PEMI2STD 可用于各种便携式通信设备的RFI和EMI过滤,如手机、无绳电话等。它们能够有效过滤射频信号,防止对下游组件造成损害。
    使用建议
    对于更高频率的应用,建议选用低通道阻抗(如20Ω)的型号,如PEMIxxxx/Cx系列,因为其插入损耗更低。此外,确保接地良好并尽可能减小信号路径长度,以避免信号失真。

    兼容性和支持


    兼容性
    PEMIxQFN 和 PEMI2STD 与其他电子元器件具有良好的兼容性,可以方便地集成到现有的电路设计中。用户可以通过 Nexperia 的官方渠道获取技术支持和维护服务。

    常见问题与解决方案



    常见问题与解决方案


    - 问题1:设备无法正常工作,测量到异常的插入损耗。
    - 解决方案:检查安装是否正确,确保接地良好,尝试更换其他通道型号(如20Ω型号)。

    - 问题2:ESD保护失效。
    - 解决方案:确认安装时是否遵守正确的ESD防护措施,并且确保接地端子连接良好。

    总结和推荐


    综上所述,PEMIxQFN 和 PEMI2STD 是一款高性能的RC低通滤波器,具有高ESD保护能力和良好的电磁干扰抑制能力。适用于多种便携式通信设备,特别是需要高电磁兼容性的应用场合。建议在需要高水平RFI和EMI过滤的环境中采用这款产品,可以显著提升系统的稳定性和可靠性。对于有复杂EMI/RFI需求的设计项目,PEMIxQFN 和 PEMI2STD 将是一个可靠的选择。

PEMI6QFN/WM,132参数

参数
电路技术 RC (Pi)
中心频率 -
电容值 -
电感值 -
额定电流 -
额定电压-DC -
截止频率 -
ESD保护
滤波器阶数 2
通道数 6
电阻 200Ω
长*宽*高 2.5mm*1.2mm*500μm
通用封装 XFDFN-12
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

PEMI6QFN/WM,132厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PEMI6QFN/WM,132数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS EMI滤波器 NXP SEMICONDUCTORS PEMI6QFN/WM,132 PEMI6QFN/WM,132数据手册

PEMI6QFN/WM,132封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1243 ¥ 1.07
1000+ $ 0.1208 ¥ 1.0209
5000+ $ 0.1208 ¥ 1.0209
库存: 22748
起订量: 935 增量: 1
交货地:
最小起订量为:500
合计: ¥ 535
