PEMI6QFN/RR,132

产品分类: EMI滤波器
厂牌: NXP SEMICONDUCTORS
产品描述: 100Ω 6 2 是 RC (Pi) XFDFN-12 贴片安装 2.5mm*1.2mm*500μm
供应商型号: CY-PEMI6QFN/RR,132
供应商:
标准整包数: 1

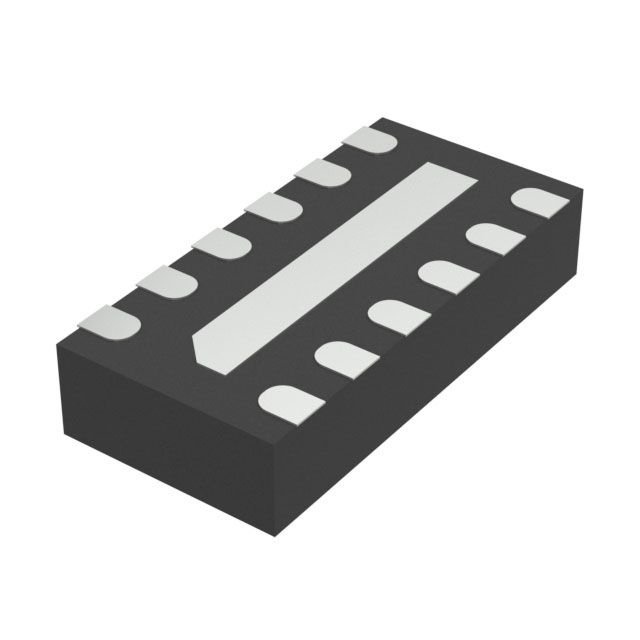

NXP SEMICONDUCTORS EMI滤波器 PEMI6QFN/RR,132

PEMI6QFN/RR,132概述

    PEMIxQFN; PEMI2STD 家族:RC低通滤波器技术手册

    产品简介


    PEMIxQFN 和 PEMI2STD 是由 NXP 半导体公司(现为 Nexperia)开发的一系列 RC 低通滤波器,主要用于便携式通信或计算设备的输入输出端口处的RF信号过滤。这些设备采用单片硅技术制造,提供无铅塑料封装,能够有效地抑制不需要的射频干扰(RFI)和电磁干扰(EMI),并集成有静电放电(ESD)保护功能,可承受高达±25kV的静电放电电压。

    技术参数


    - 通道数量: 1, 2, 4, 6 和 8 通道
    - 封装: SOT883, SOT886, SOT665, SOT1157-1, SOT1158-1 和 SOT1159-1
    - 封装引脚间距: 0.4 mm 到 0.5 mm
    - 额定温度范围: 存储温度 -55°C 至 +150°C;环境温度 -40°C 至 +85°C
    - 最大供应电压: +5.6V
    - 插入损耗: 通常在800 MHz至3 GHz范围内为7dB至41dB之间,具体取决于通道数和频率
    - 最大ESD电压: ±25 kV
    - 典型系列电阻 (Rs(ch)): 20Ω 至 200Ω
    - 典型通道电容 (Cch): 15 pF 至 40 pF

    产品特点和优势


    - 环保材料: 符合RoHS标准,无卤素和锑元素,是环保型“暗绿色”材料。
    - 多通道设计: 集成 1-8 通道 -型RC滤波网络,具有高度灵活性和可靠性。
    - 高性能ESD保护: 最高可达±25kV接触放电保护,远超国际标准。
    - 广泛适用性: 适用于多种设备和应用领域,如手机、个人通信系统、无线数据系统等。

    应用案例和使用建议


    - 应用领域: 手机、个人通信系统、无绳电话、无线数据系统等。
    - 使用建议: 在选择特定型号时,需考虑实际工作环境中的最大时钟频率、驱动强度、负载电容及上升下降时间的要求。此外,在高速接口应用中,需注意最小EMI滤波要求。对于低速接口(如按键),这些器件能提供强大的EMI抑制能力和ESD保护。

    兼容性和支持


    - 兼容性: 这些滤波器可与各种不同类型的PCB进行匹配安装,适用于不同品牌和型号的电子产品。
    - 支持服务: Nexperia 提供全面的技术支持和维护服务,用户可以通过其官方网站或销售代表获取帮助和支持。

    常见问题与解决方案


    - 问题1: 如何正确安装以防止ESD损坏?
    - 解答: 确保安装前所有设备接地良好,并按照手册指导正确焊接。可以使用防静电腕带或手套。

    - 问题2: 如何评估插入损耗?
    - 解答: 使用网络分析仪测量插入损耗,并根据手册中提供的频率响应曲线来确定最佳工作频率。

    总结和推荐


    PEMIxQFN 和 PEMI2STD 系列滤波器以其优良的EMI/RFI过滤能力、高ESD防护水平以及环保材料的应用在市场上表现出色。适用于广泛的通信和计算设备领域,非常适合需要高效RF信号处理的应用场景。综上所述,这些产品在设计、性能及环保方面都具备明显优势,非常值得推荐使用。

PEMI6QFN/RR,132参数

参数
电路技术 RC (Pi)
电感值 -
额定电压-DC -
电阻 100Ω
额定电流 -
通道数 6
截止频率 -
滤波器阶数 2
中心频率 -
ESD保护
电容值 -
长*宽*高 2.5mm*1.2mm*500μm
通用封装 XFDFN-12
安装方式 贴片安装
包装方式 散装,卷带包装

PEMI6QFN/RR,132厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PEMI6QFN/RR,132数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS EMI滤波器 NXP SEMICONDUCTORS PEMI6QFN/RR,132 PEMI6QFN/RR,132数据手册

PEMI6QFN/RR,132封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1243 ¥ 1.07
1000+ $ 0.1208 ¥ 1.0209
5000+ $ 0.1208 ¥ 1.0209
库存: 22849
起订量: 935 增量: 1
交货地:
最小起订量为:500
合计: ¥ 535
直接购买
加入购物车
