PEMI8QFN/CM,132

产品分类: EMI滤波器
厂牌: NXP SEMICONDUCTORS
产品描述: 20Ω 8 2 是 RC (Pi) XFDFN-16(EP) 贴片安装 3.3mm*1.2mm*500μm
供应商型号: CY-PEMI8QFN/CM,132
供应商: Avnet
标准整包数: 1

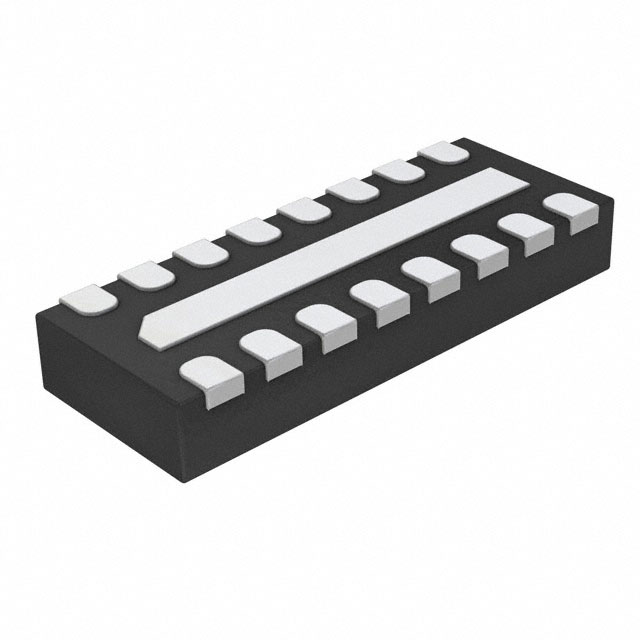

NXP SEMICONDUCTORS EMI滤波器 PEMI8QFN/CM,132

PEMI8QFN/CM,132概述

    产品概述

    产品简介


    本文档描述的是RC低通滤波器系列,它们专门用于便携式通信和计算设备的I/O端口处进行射频(RF)信号过滤。该系列产品采用了单片硅技术制造,提供多种通道配置,并集成静电放电(ESD)保护功能,能够承受高达±25 kV的接触放电电压。
    应用领域
    这些器件广泛应用于通用电磁干扰(EMI)和射频干扰(RFI)过滤及下游ESD保护领域,特别适用于:
    - 手机和便携式通信系统(PCS)手机
    - 无绳电话
    - 无线数据(WAN/LAN)系统

    技术参数


    物理参数
    | 型号 | 封装 | 通道数 | 引脚间距 (mm) | 封装图示 |

    | PEMI1QFN | SOT883 | 1 | - | 透明顶视图 |
    | PEMI2QFN | SOT886 | 2 | 0.5 | 透明顶视图 |
    | PEMI2STD | SOT665 | 1 | - | 透明顶视图 |
    | PEMI4QFN | SOT1157-1 | 4 | 0.4 | 透明顶视图 |
    | PEMI6QFN | SOT1158-1 | 6 | 0.4 | 透明顶视图 |
    | PEMI8QFN | SOT1159-1 | 8 | 0.4 | 透明顶视图 |
    电气特性
    | 参数 | 条件 | 典型值 (Typ) | 单位 |
    ||
    | Rs(ch) | 各型号 | 20 (Cx) | Ω |
    45 (Hx)
    65 (Lx)
    100 (Rx)
    200 (Wx)
    | Cch | f = 100 kHz, Vbias = 0V | 15 (xE) | pF |
    19 (xG)
    23 (xK)
    28 (xM)
    32 (xP)
    36 (xR)
    40 (xT)
    | Ptot | Tamb = 85°C | - | 120 mW |

    产品特点和优势


    产品特点
    - 符合无铅标准,满足RoHS和卤素、锑化物禁用要求
    - 集成1、2、4、6和8通道π型RC滤波网络
    - ESD防护能力高达±25 kV接触放电(根据IEC 61000-4-2)
    市场竞争力
    这些设备因其卓越的ESD保护能力和广泛的频率响应范围,在通信和消费电子设备中的应用极为广泛。它们不仅为下游组件提供了可靠保护,还能有效抑制不必要的射频信号,使其成为市场上极具竞争力的产品。

    应用案例和使用建议


    应用案例
    - 便携式通信系统中的EMI和RFI过滤
    - 手机及无线数据系统的ESD保护
    使用建议
    - 在高频数字接口(如LCD接口)中使用,需考虑时钟频率、驱动强度和负载电容
    - 对于低速接口(如按键、低速串行接口),由于其体积小,可以灵活放置在PCB上,以接近被保护部分

    兼容性和支持


    该产品采用多种封装形式,可与不同的电路板和设备无缝对接。制造商提供全面的技术支持和服务,可通过电子邮件或电话与最近的销售办事处联系。

    常见问题与解决方案


    - 问:如何确保安装正确?
    解:检查引脚间距和封装类型,确保与设计匹配。
    - 问:遇到EMI问题怎么办?
    解:调整滤波器的RC值,优化插入损耗曲线。

    总结和推荐


    这款RC低通滤波器凭借其卓越的ESD保护和高效的滤波性能,在多个应用领域表现优异。考虑到其出色的可靠性、兼容性以及广泛应用的可能性,我们强烈推荐使用此产品。

PEMI8QFN/CM,132参数

参数
额定电压-DC -
电感值 -
滤波器阶数 2
ESD保护
截止频率 -
额定电流 -
电路技术 RC (Pi)
通道数 8
电阻 20Ω
中心频率 -
电容值 -
长*宽*高 3.3mm*1.2mm*500μm
通用封装 XFDFN-16(EP)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

PEMI8QFN/CM,132厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PEMI8QFN/CM,132数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS EMI滤波器 NXP SEMICONDUCTORS PEMI8QFN/CM,132 PEMI8QFN/CM,132数据手册

PEMI8QFN/CM,132封装设计

查看详情并下载
Symbol
Footprint
3D Model
