OM5578/PN7150RPIM

厂牌: NXP SEMICONDUCTORS
产品描述: PN7150 NFC/RFID Reader and Writer Demonstration Kit
供应商型号: J-NXP1-0145342
供应商: Chip1stop
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 OM5578/PN7150RPIM

OM5578/PN7150RPIM概述

    PN7150 NFC Controller SBC Kit: Comprehensive Guide

    1. 产品简介


    PN7150 NFC控制器SBC套件(PN7150 NFC Controller SBC Kit) 是由NXP半导体公司设计的一款高性能NFC控制器演示套件。该套件提供了高度灵活且易于使用的单板计算机(SBC)配置,能够支持基于PN7150控制器的NFC解决方案开发。PN7150适用于Linux、Android环境,甚至也可以在基于RTOS或无操作系统的系统中运行。
    主要特点:
    - 支持多种接口平台(如Raspberry Pi、BeagleBone和Arduino)
    - 高性能完全符合NFC标准
    - 包含NFC样本卡,支持演示读写能力

    2. 技术参数


    硬件配置:

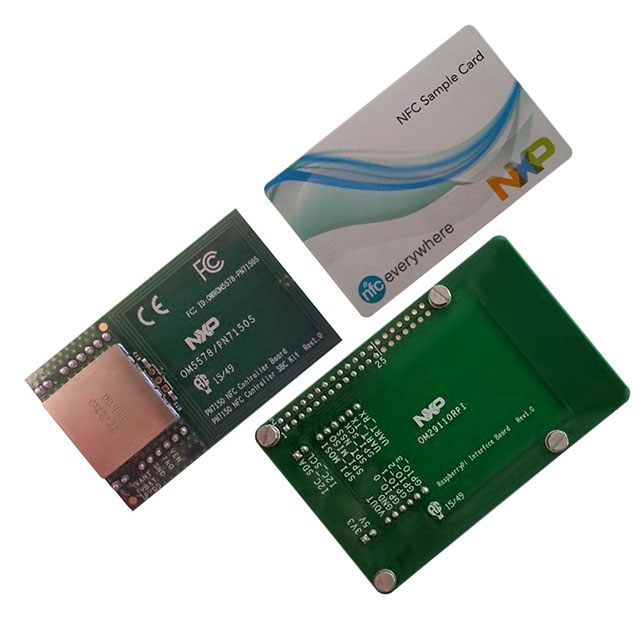

    - PN7150 NFC控制器板:完全符合NFC标准的高性能扩展板,支持读卡器模式、点对点模式和卡仿真模式。
    - OM29110接口板:支持连接到Raspberry Pi、BeagleBone或Arduino兼容平台。
    - NFC样本卡:基于NTAG216标签IC,预配置为NDEF URI类型消息。
    电气特性:
    - 频率范围:13.56 MHz ± 7 kHz
    - 最大发射功率:40 μW / -44 dBi
    工作环境:
    - 电压范围:3.3V ~ 5V
    - 工作温度范围:未明确说明,但通常NFC设备适应室温环境。
    性能指标:
    - 通信距离:
    - Reader/Writer模式:最高可达120 mm
    - Peer to Peer模式:最高可达180 mm
    - Card Mode:最大可达55 mm

    3. 产品特点和优势


    PN7150 NFC控制器SBC套件的主要特点是其高度灵活性和易用性,它允许开发者在各种平台上实现NFC功能。套件包含一个高性能的PN7150 NFC控制器板和多个接口板(如Raspberry Pi、BeagleBone、Arduino),使得用户可以根据具体需求选择合适的平台进行开发。此外,它还提供了一个预配置的NFC样本卡,方便用户快速验证其设计方案。

    4. 应用案例和使用建议


    典型应用案例:
    - 智能家居设备:利用NFC功能实现门禁控制、家电遥控等。
    - 智能穿戴设备:在智能手表或手环上集成NFC功能,用于身份认证或支付。
    - 公共交通:通过NFC实现公共交通卡的功能,简化购票流程。
    使用建议:
    - 在使用外部天线时,确保匹配电路适配良好,以保证最佳性能。
    - 在不同供电模式下(如VDD或VANT),调整相应的寄存器设置。

    5. 兼容性和支持


    兼容性:
    - 套件支持多种接口板,可以轻松集成到不同的开发平台上(如Raspberry Pi、BeagleBone、Arduino)。
    - 提供多种配置选项,如TVDD供电方式、I2C地址设置等,用户可以根据需要进行灵活配置。
    支持与维护:
    - 官方文档详细描述了套件的各项特性和使用方法。
    - 用户可以访问NXP官方网站获取相关技术支持和文档资源。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:外部天线安装不当导致信号不良。
    - 解决方法:按照文档中的步骤正确安装天线并匹配电路。

    - 问题2:I2C通信不稳定。
    - 解决方法:检查I2C地址设置是否正确,并确保所有连接无误。

    7. 总结和推荐


    总结与推荐:
    PN7150 NFC控制器SBC套件是一款非常优秀的NFC开发工具,适合需要进行NFC功能开发的各类应用场景。它具有高性能、高灵活性和丰富的文档支持,非常适合开发人员使用。总的来说,我强烈推荐这款套件给任何需要快速启动NFC项目开发的工程师或团队。

OM5578/PN7150RPIM参数

参数
零件状态 停产
包装方式 散装

OM5578/PN7150RPIM厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM5578/PN7150RPIM数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS OM5578/PN7150RPIM OM5578/PN7150RPIM数据手册

OM5578/PN7150RPIM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.76 ¥ 631.722
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 631.72
