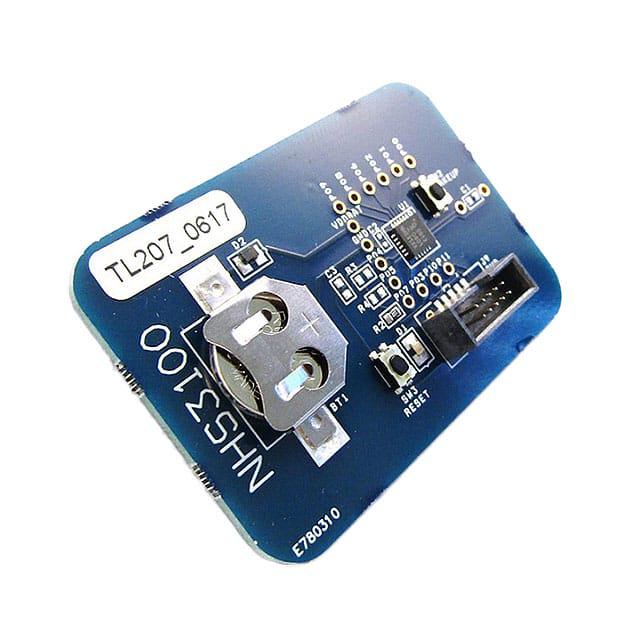

NHS3100TEMOADKUL

产品分类: 射频配件
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNH-NHS3100TEMOADKUL
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 射频配件 NHS3100TEMOADKUL

NHS3100TEMOADKUL概述

    NHS3100 温度记录仪:全面技术手册

    1. 产品简介


    NHS3100是一款专为温度监控和记录设计的集成电路(IC)。它集成了嵌入式近场通信(NFC)接口、内置温度传感器以及直接电池连接功能。这些特性使得NHS3100可以作为系统解决方案的一部分,提供最小数量的外部组件和单层箔实现。NHS3100可以通过电池供电或NFC场供电。这款IC内置ARM Cortex-M0+处理器,具有灵活性,用户可以自行实施专用解决方案。
    应用领域:
    - 温度测量
    - 温度记录
    - 冷链验证

    2. 技术参数


    处理器:
    - ARM Cortex-M0+处理器,最高运行频率可达8MHz
    - 嵌入式Nested Vectored Interrupt Controller (NVIC)
    - ARM串行线调试(SWD)
    存储器:
    - 32KB片上闪存编程存储器
    - 4KB片上EEPROM,其中320字节受写保护
    - 8KB SRAM
    数字外设:
    - 高达12个通用输入输出(GPIO)引脚,可配置上拉/下拉电阻和重复模式
    - GPIO引脚可用作边沿和电平敏感中断源
    - 四个GPIO引脚上的高电流驱动器(仅限吸收电流;20mA)
    - 两个I2C总线上GPIO引脚上的高电流驱动器(仅限吸收电流;20mA)
    - 可编程看门狗定时器(WDT)
    模拟外设:
    - ±0.3°C绝对温度精度范围0°C至40°C,±0.5°C在-40°C至+85°C范围内
    通信接口:
    - 支持NFC/RFID ISO 14443型A接口,兼容NFC论坛类型2
    - 支持全I2C总线规范和快速模式的数据速率高达400 kbit/s,多地址识别和监视模式
    时钟生成:
    - 8 MHz内部RC振荡器,频率误差±2%
    - 32 kHz定时器振荡器,连接到RTC定时器单元
    电源控制:
    - 支持1.72V至3.6V的外部电压
    - 可通过NFC场供电
    - 集成电源管理单元(PMU),多种低功耗模式(睡眠、深睡眠、深度关断和电池关断)
    - 每个模拟外设都有电源开关,实现超低功耗操作

    3. 产品特点和优势


    NHS3100具备多项独特功能,适用于各种严苛的应用环境。特别是其集成的ARM Cortex-M0+处理器和NFC接口,使其在工业物联网(IoT)和冷链管理等领域具有显著优势。其灵活的电源管理和多种低功耗模式确保了在不同应用场合下的高效能表现。

    4. 应用案例和使用建议


    NHS3100可以广泛应用于需要实时温度监控和记录的应用场景,例如冷链验证、食品运输和医疗设备监测。为了确保最佳性能,建议用户遵循技术手册中的详细安装指南和调试步骤。
    使用建议:
    - 在启动前确保NHS3100不受光照射,以防干扰。
    - 注意静电放电防护,使用合适的接地措施。

    5. 兼容性和支持


    NHS3100与其他标准的NFC和I2C设备完全兼容。NXP提供了全面的技术文档和支持服务,包括硬件开发套件和软件开发工具包,以帮助用户加速产品开发过程。

    6. 常见问题与解决方案


    技术手册中包含了常见的使用问题及相应的解决方案,以下是几个典型示例:
    - 问题:设备在低电压情况下无法正常启动。
    解决方案:检查供电电压是否在1.72V至3.6V范围内。确保外部电压源稳定。
    - 问题:NHS3100不能通过NFC场供电。
    解决方案:检查NFC天线是否正确连接并且没有损坏。重新测试NFC信号强度。
    - 问题:温度读数不准确。
    解决方案:检查温度传感器是否被正确校准。重新初始化并确认周围环境温度变化不会影响读数。

    7. 总结和推荐


    NHS3100是一款功能强大且性能稳定的温度记录仪IC,特别适用于需要高精度温度监控的应用。其强大的处理能力和多种低功耗模式使其成为各种工业和消费电子产品中的理想选择。鉴于其优异的性价比和广泛应用范围,强烈推荐使用NHS3100。
    总之,NHS3100凭借其独特的功能和可靠性,在各种复杂环境中表现出色,是您温度监控和记录的最佳选择。

NHS3100TEMOADKUL参数

参数
零件状态 在售
包装方式 散装

NHS3100TEMOADKUL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

NHS3100TEMOADKUL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 射频配件 NXP SEMICONDUCTORS NHS3100TEMOADKUL NHS3100TEMOADKUL数据手册

NHS3100TEMOADKUL封装设计

查看详情并下载
Symbol
Footprint
3D Model
