PEMI1QFN/LK,315

产品分类: EMI滤波器
厂牌: NXP SEMICONDUCTORS
产品描述: 65Ω 1 2 是 RC (Pi) SC-101,SOT-883 贴片安装 1mm*600μm*500μm
供应商型号: CY-PEMI1QFN/LK,315
供应商: Avnet
标准整包数: 1

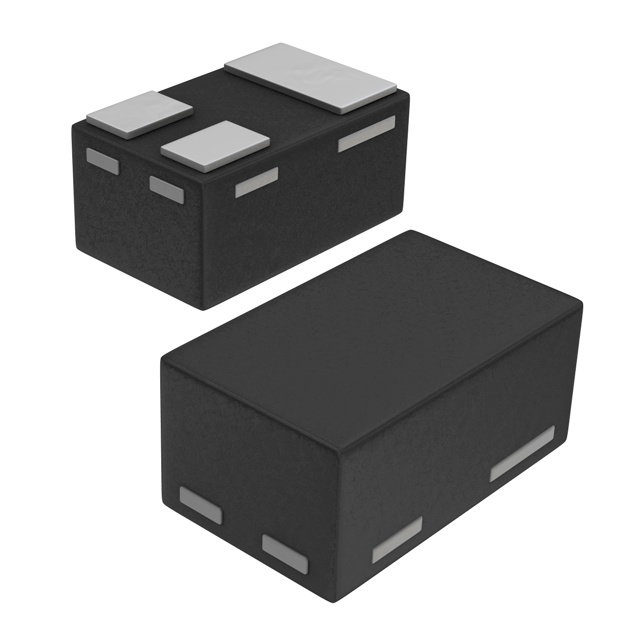

NXP SEMICONDUCTORS EMI滤波器 PEMI1QFN/LK,315

PEMI1QFN/LK,315概述

    PEMIxQFN 和 PEMI2STD 家族电子元器件产品技术手册

    产品简介


    本技术手册描述的产品为RC低通滤波器家族,包含PEMI1QFN、PEMI2QFN、PEMI2STD、PEMI4QFN、PEMI6QFN 和 PEMI8QFN 六种型号。这些产品旨在为便携式通信或计算设备上的I/O端口提供RF信号的过滤,并具备高达±25 kV接触放电保护能力,以保护下游组件免受静电放电(ESD)电压的损害。此外,这些器件采用单片硅技术制造,采用无铅塑料封装。

    技术参数


    1. 封装和引脚配置
    - PEMI1QFN: SOT883, 1通道,3针MicroPak(QFN兼容)
    - PEMI2QFN: SOT886, 2通道,6针MicroPak(QFN兼容)
    - PEMI2STD: SOT665, 1通道,5针microlead
    - PEMI4QFN: SOT1157-1, 4通道,8针极薄引线less
    - PEMI6QFN: SOT1158-1, 6通道,12针极薄引线less
    - PEMI8QFN: SOT1159-1, 8通道,16针极薄引线less
    2. 限制值
    - VCC供电电压: -0.5到+5.6 V
    - ESD放电电压: 接触放电 - ±15 kV 到 ±25 kV,空气放电 - ±15 kV 到 ±25 kV
    - 通道功率耗散: 连续 - 60 mW
    - 总功率耗散: 连续 - 120 mW
    - 存储温度: -55到+150°C
    - 环境温度: -40到+85°C
    3. 通道特性
    - 通道电阻(Rs(ch)):
    - PEMIxxxx/Cx: 20Ω
    - PEMIxxxx/Hx: 45Ω
    - PEMIxxxx/Lx: 65Ω
    - PEMIxxxx/Rx: 100Ω
    - PEMIxxxx/Wx: 200Ω
    - 通道电容(Cch): 15 pF到40 pF(在100 kHz频率下)
    4. 频率特性
    - 通道电容和系列电阻对插入损耗的影响较大,详见附表和图表。

    产品特点和优势


    1. 环保材料:无铅、RoHS符合、无卤素和无锑。
    2. 高ESD防护:集成ESD保护,最高可达到±25 kV的接触放电。
    3. 多种渠道选择:集成1至8通道的π型RC滤波网络。

    应用案例和使用建议


    1. 液晶显示器接口:适用于运行于10 MHz至25 MHz以上时钟速度的数字接口。
    2. 键盘和低速接口:特别适用于键盘、低速串行接口和低速控制信号,以实现强大的ESD防护和频率抑制。
    3. 插入损耗:用于多通道接口的EMI/RFI滤波器设计。
    建议:根据具体应用选择合适的通道数和滤波网络,以获得最佳的滤波效果和ESD保护。

    兼容性和支持


    本产品与多数便携式通信和计算设备兼容。如有任何技术问题或需要进一步的技术支持,可以通过邮件或电话联系最近的销售办事处。

    常见问题与解决方案


    1. 问题:无法正常工作?
    - 解决方法:检查电源电压是否在规定范围内,并确保正确连接。
    2. 问题:插损过高?
    - 解决方法:调整或选择合适通道的滤波器。
    3. 问题:ESD防护不足?
    - 解决方法:确保使用具有更高ESD等级的器件或增加额外的ESD保护措施。

    总结和推荐


    综上所述,PEMIxQFN和PEMI2STD家族的电子元器件在便携式通信和计算设备中具有广泛的应用前景,特别是对于需要进行EMI/RFI过滤和ESD保护的场合。其环保特性、高ESD防护和多功能的滤波网络使得它在市场上具有较强的竞争力。推荐在相关应用中选用此产品。
    版权说明
    请注意,本技术手册中的所有信息均受法律免责声明约束。请引用最新版权声明。
    - 原版权为 © NXP B.V. 或 © Koninklijke Philips Electronics N.V.
    - 目前版权为 © Nexperia B.V. 所有权利保留。
    如需进一步的信息或帮助,请通过邮件或电话联系最近的销售办事处(销售地址:salesaddresses@nexperia.com)。感谢您的合作和理解。

PEMI1QFN/LK,315参数

参数
中心频率 -
截止频率 -
滤波器阶数 2
通道数 1
额定电压-DC -
电感值 -
电路技术 RC (Pi)
电容值 -
电阻 65Ω
额定电流 -
ESD保护
长*宽*高 1mm*600μm*500μm
通用封装 SC-101,SOT-883
安装方式 贴片安装
包装方式 散装

PEMI1QFN/LK,315厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PEMI1QFN/LK,315数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS EMI滤波器 NXP SEMICONDUCTORS PEMI1QFN/LK,315 PEMI1QFN/LK,315数据手册

PEMI1QFN/LK,315封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0604 ¥ 0.5104
5000+ $ 0.0604 ¥ 0.5104
库存: 19146
起订量: 1960 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 510.4
