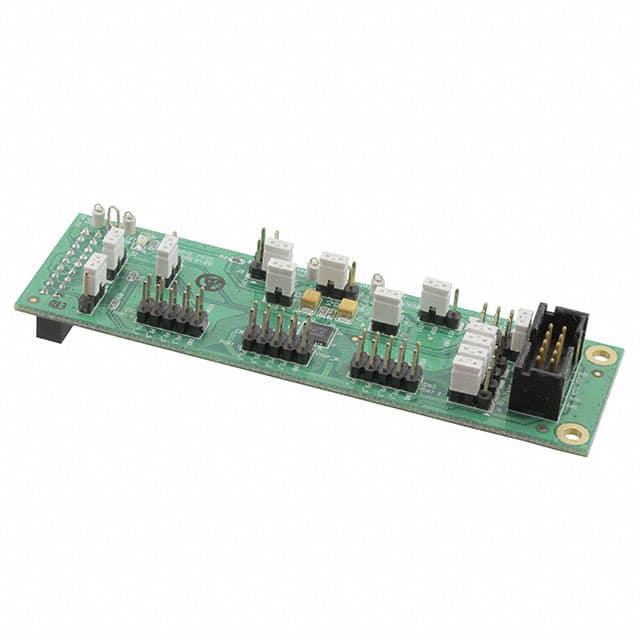

OM13526UL

厂牌: NXP SEMICONDUCTORS
产品描述: PCAL6524 GPIO Expander Demonstration Board
供应商型号: 568-12884-ND
供应商: Digi-Key
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 OM13526UL

OM13526UL概述


    产品简介


    PCAL6524概述
    PCAL6524是一款24位通用输入输出(GPIO)扩展器,专为通过快速模式Plus(Fm+)I2C总线接口扩展微控制器的远程输入输出而设计。该扩展器特别适用于电池供电的移动应用,如传感器、按键、键盘等接口。其低电压接口允许直接连接到工作电压低至0.8V的微控制器上,同时也简化了不同电压电平(1.65V到5.5V)之间的信号通信。

    技术参数


    - 工作电压范围:0.8V至3.6V(I2C总线侧),1.8V、2.5V、3.3V、5.5V(端口P侧)
    - I2C速度:最高1MHz
    - 复位:主动低复位输入(RESET)
    - 中断输出:开漏低电平有效中断输出(INT)
    - 电源电流消耗:低待机电流,3.3V时典型值为2.0μA
    - 保护特性:符合人体模型A114-A的2000V静电放电防护
    - 封装:HUQFN32和VFBGA36

    产品特点和优势


    - 双向电压电平转换:能够在0.8V到3.6V的SCL/SDA线与1.8V、2.5V、3.3V、5.5V的端口P之间实现双向电压电平转换。
    - 增强的I/O功能:支持可编程输出驱动强度、输入寄存器、可编程上下拉电阻等功能,提高了系统灵活性和可靠性。
    - 灵活配置:输出端口可配置为推挽或开漏模式,可根据需求选择不同的驱动方式。
    - 高性能:具备超低待机功耗、高抗干扰能力及出色的ESD保护能力。

    应用案例和使用建议


    应用案例:
    1. 传感器接口:通过PCAL6524将多个传感器的信号引入到一个微控制器中,简化布线结构。
    2. 按键与LED控制:利用其GPIO功能,可以方便地管理键盘输入和LED指示灯状态。
    3. 通信转换:在不同电压水平的系统之间实现通信,特别是在需要电压转换的应用中。
    使用建议:
    1. 确保所有GPIO设置正确,在程序初始化阶段配置好所需的输入输出模式。
    2. 使用双向电压电平转换功能时,要确保两边电压范围兼容。
    3. 在系统中使用软复位功能,确保设备始终处于正常工作状态。

    兼容性和支持


    PCAL6524支持与大多数微控制器家族的兼容,可通过I2C总线进行通信。厂商提供详尽的技术支持文档和客户服务,以确保客户能顺利集成此产品到现有的系统中。

    常见问题与解决方案


    1. 问题:设备无法响应中断信号。
    解决方案:检查中断引脚(INT)是否正确连接并设置了合适的电平,同时确保微控制器能够正确识别并处理中断请求。
    2. 问题:设备在启动时未初始化。
    解决方案:确认电源电压和I2C总线的电压匹配,且复位引脚(RESET)连接正确。

    总结和推荐


    PCAL6524凭借其高度灵活的GPIO配置和优秀的双向电压电平转换功能,成为了众多嵌入式系统中不可或缺的组件。它不仅提供了出色的系统性能,而且易于集成,非常适合于各类移动和嵌入式应用。总体而言,强烈推荐使用PCAL6524作为I/O扩展解决方案。

OM13526UL参数

参数
零件状态 在售
包装方式 盒装

OM13526UL厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM13526UL数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS OM13526UL OM13526UL数据手册

OM13526UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.9124 ¥ 556.9598
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 556.95
