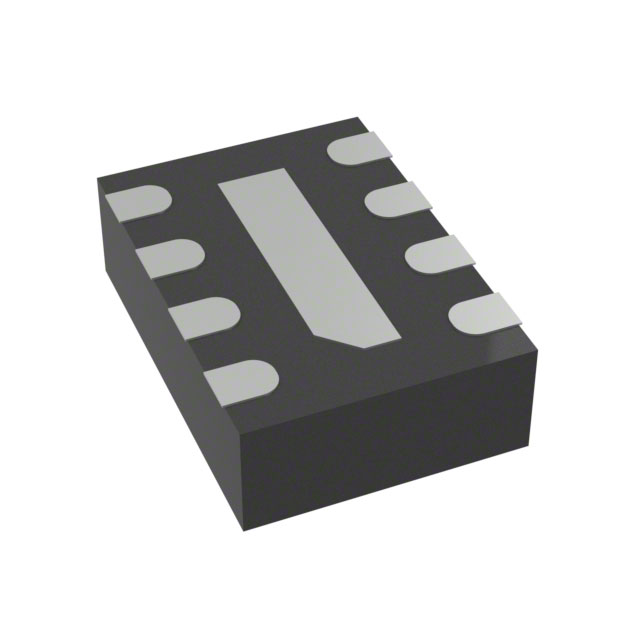

PEMI4QFN/WE,132

产品分类:
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-PEMI4QFN/WE,132
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS  PEMI4QFN/WE,132

PEMI4QFN/WE,132概述

    # 产品介绍与

    技术参数



    产品简介


    这些设备属于低通滤波器系列,设计用于便携式通信或计算设备上的输入输出端口来过滤不必要的射频信号。设备内部集成了保护二极管,可以防止高达±25kV的静电放电(ESD)电压对下游组件造成损坏。它们采用单硅晶体制成,以无铅塑料封装形式提供,适用于多种用途。

    技术参数


    - 系列电阻(Rs(ch)):
    - 18 Ω 到 22 Ω(PEMIxxxx/Cx)
    - 40 Ω 到 50 Ω(PEMIxxxx/Hx)
    - 58 Ω 到 72 Ω(PEMIxxxx/Lx)
    - 90 Ω 到 110 Ω(PEMIxxxx/Rx)
    - 180 Ω 到 220 Ω(PEMIxxxx/Wx)
    - 通道电容(Cch):
    - 15 pF 到 40 pF(PEMIxxxx/xE 至 PEMIxxxx/xT)
    - 插入损耗(αil):
    - 在 15 pF 时为 7 dB 到 30 dB
    - 在 19 pF 时为 9 dB 到 33 dB
    - 在 23 pF 时为 10 dB 到 33 dB
    - 在 28 pF 时为 12 dB 到 34 dB
    - 在 32 pF 时为 13 dB 到 36 dB
    - 在 36 pF 时为 14 dB 到 36 dB
    - 在 40 pF 时为 16 dB 到 36 dB
    - 最大存储温度:-55°C 到 +150°C
    - 工作温度范围:-40°C 到 +85°C

    产品特点和优势


    - 环保:无铅、RoHS标准、无卤素和锑
    - 集成网络:包含1、2、4、6和8通道π型RC滤波网络
    - ESD保护:达到±25kV接触放电的IEC 61000-4-2标准,远超第4级水平

    应用案例和使用建议


    使用场景
    - 手机和便携通信系统:例如智能手机和手持移动设备
    - 无绳电话
    - 无线数据系统:如WAN/LAN系统
    使用建议
    - 频率选择:根据具体的应用需求和接口速度选择合适的型号。
    - 布局优化:确保滤波器和接地平面之间有良好的连接,以减少EMI和ESD影响。

    兼容性和支持


    该产品与多种便携通信设备和计算设备兼容。建议与制造商的客服部门联系以获取详细的技术支持和维护信息。

    常见问题与解决方案


    - 问题: 插入损耗过大。
    - 解决方案: 检查连接线缆是否过长或质量不佳,适当缩短线缆长度并更换高质量线缆。
    - 问题: 高温环境下性能下降。
    - 解决方案: 确保产品安装在适当的散热条件下,避免长时间处于高温环境中。
    - 问题: 通道电容值与预期不符。
    - 解决方案: 重新检查电路设计并确认参数设置是否正确。

    总结和推荐


    这款滤波器系列产品具有高可靠性、强大的抗干扰能力和优越的环境保护特性,特别适合于便携式通信设备和计算设备中需要进行EMI和RFI过滤的应用。因此,强烈推荐在相应的设计项目中使用。
    综上所述,该产品的优异表现使其成为众多应用场合的理想选择。如果您正在寻找高性能且环保的滤波器解决方案,强烈推荐考虑这些产品。

PEMI4QFN/WE,132参数

参数
包装方式 散装

PEMI4QFN/WE,132厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PEMI4QFN/WE,132数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NXP SEMICONDUCTORS PEMI4QFN/WE,132 PEMI4QFN/WE,132数据手册

PEMI4QFN/WE,132封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0777 ¥ 0.6563
5000+ $ 0.0777 ¥ 0.6563
库存: 30332
起订量: 1524 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 656.3
