74LVC3G06GM,125

产品分类:
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: CY-74LVC3G06GM,125
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS  74LVC3G06GM,125

74LVC3G06GM,125概述

    文章标题:Nexperia 74LVC3G06 三路反相器产品深度解析

    1. 产品简介


    Nexperia 74LVC3G06 是一款高性能的三路反相器,具有开放集电极输出功能,设计用于提供高可靠性的信号控制和转换。这款芯片提供三组独立的输入和输出通道,每个通道均可作为反相器使用。由于其开放集电极输出设计,可实现与其它类似输出逻辑的级联操作,例如通过多个开放集电极输出构建逻辑“与”或“或”门功能。此外,该芯片兼容多种电压范围(1.65V至5.5V),并能在3.3V和5V逻辑环境中工作,使其成为通用逻辑电路的理想选择。
    主要功能:
    - 提供三路独立的反相器功能。
    - 开放集电极输出,便于扩展逻辑功能。
    - 输入可驱动3.3V或5V逻辑设备,适用于混合电压环境。
    - 支持部分掉电模式,通过IOFF电路保护芯片免受回流电流损害。
    应用领域:
    - 数字电路接口。
    - 工业自动化。
    - 消费电子设备。
    - 数据通信系统。

    2. 技术参数


    以下是74LVC3G06的技术规格汇总:
    | 参数 | 规格范围 |

    | 供电电压(VCC) | 1.65V 至 5.5V |
    | 输入电压(VI) | 0V 至 5.5V |
    | 输出电压(VO) | 0V 至 5.5V |
    | 典型功耗(Ptot) | -40°C 至 +125°C时为250mW |
    | 温度范围 | -40°C 至 +125°C |
    | 传播延迟时间(tpd) | 0.5ns 至 8.2ns |
    | 输出漏电流(IOZ) | ±2µA |
    | 静态电流(ICC) | 最大4mA |
    | 输入电容(CI) | 2.5pF |
    注:具体参数请参考产品手册。

    3. 产品特点和优势


    - 宽电压范围:支持1.65V到5.5V供电电压,适用于多电压逻辑环境。
    - 高性能:低功耗、高噪声免疫力和快速响应速度。
    - 可靠性:符合JEDEC标准,并具备出色的ESD保护能力(HBM >2000V,MM >200V)。
    - 灵活封装:支持多种封装形式,如TSSOP8、VSSOP8、XSON8等,满足不同设计需求。
    - 多功能性:开放集电极输出支持各种逻辑功能扩展。

    4. 应用案例和使用建议


    应用案例:
    1. 数据总线缓冲器:74LVC3G06可用作逻辑缓冲器,在数据总线上增强信号强度。
    2. 逻辑门扩展:通过多个74LVC3G06芯片实现复杂的逻辑门电路。
    3. 混合电压环境:在嵌入式系统中实现3.3V和5V逻辑的无缝交互。
    使用建议:
    - 在设计中优先考虑信号完整性,避免高频信号的干扰。
    - 配合其他逻辑器件使用时,注意电源电压的一致性。
    - 在高频率应用中,合理布局以减少寄生效应。

    5. 兼容性和支持


    - 兼容性:74LVC3G06与TTL、CMOS和其他主流逻辑器件完全兼容。
    - 技术支持:Nexperia提供详细的产品文档和在线技术支持,确保用户顺利集成到系统中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号异常波动 | 确保接地良好,并检查负载电容是否过大。 |
    | 功耗高于预期 | 降低供电电压或将未使用的引脚设置为高阻态。 |
    | 输入电压超出规定范围 | 确保输入电压不超出芯片的最大值。 |

    7. 总结和推荐


    总结:
    74LVC3G06是一款性能优越的三路反相器,拥有广泛的供电电压范围、强大的抗噪能力和灵活的封装选项。它非常适合需要高速、低功耗逻辑电路的设计。
    推荐:
    鉴于其优异的性价比和多功能性,74LVC3G06非常适合需要紧凑设计和高可靠性的工业和消费电子产品开发。无论是作为单个逻辑单元还是复杂逻辑电路的一部分,该芯片都表现出色。

    如需更多详细信息,请访问Nexperia官方网站或咨询专业技术支持团队。

74LVC3G06GM,125参数

参数
包装方式 散装

74LVC3G06GM,125厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

74LVC3G06GM,125数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NXP SEMICONDUCTORS 74LVC3G06GM,125 74LVC3G06GM,125数据手册

74LVC3G06GM,125封装设计

查看详情并下载
Symbol
Footprint

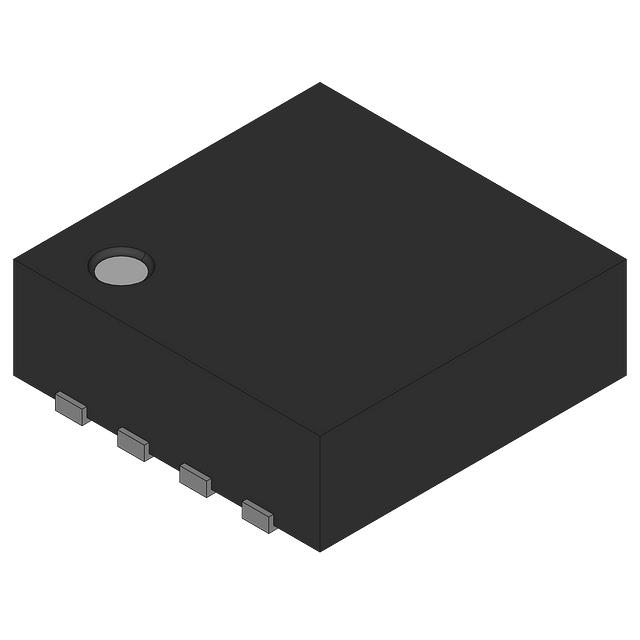

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0604 ¥ 0.5104
5000+ $ 0.0604 ¥ 0.5104
库存: 44050
起订量: 1960 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 510.4
