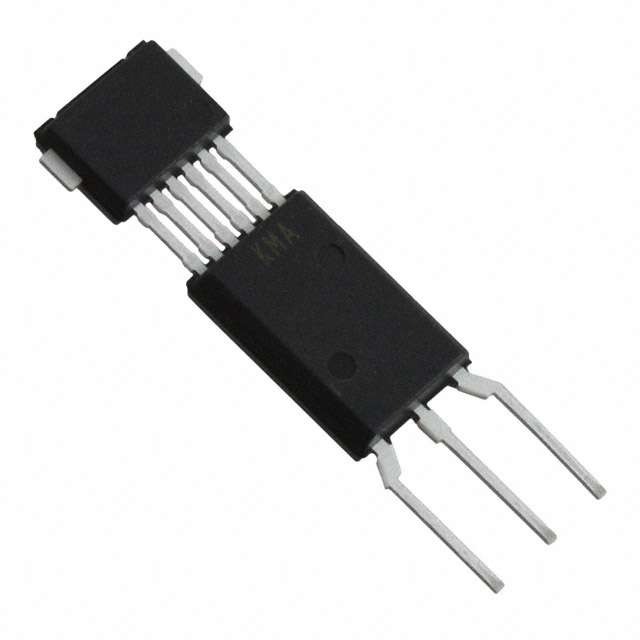

KMA210:115

产品分类: 位置传感器
厂牌: NXP SEMICONDUCTORS
产品描述: Magnetoresistive 0°~180° Increase Clockwise 模拟电压 4.5V 5.5V ±1.2% 角度 External Magnet,Not Included SIP-3 通孔安装,黏合安装
供应商型号: 2776021
供应商: 海外现货
标准整包数: 1
NXP SEMICONDUCTORS 位置传感器 KMA210:115

KMA210:115概述


    产品简介


    KMA210是一款集成化的磁角度传感器模块,它将磁阻(MR)传感器桥、模拟信号处理电路和所需的电容全部集成在一个封装内。这个预编程、预校准的角测量模块可以立即投入使用。KMA210允许用户对角度范围、零角度和钳位电压进行特定调整,这些设置会永久存储在非易失性存储器中。适用于需要高精度磁角度测量的应用,特别是在温度要求苛刻的环境下。

    技术参数


    - 供电电压范围: 4.5V至5.5V
    - 工作温度范围: -40°C 至 +160°C
    - 输出方式: 比率式模拟输出电压
    - 输入电源电压过压保护: 最高至16V
    - 分辨率: 0.04°
    - 最大角度可编程范围: 5°至180°
    - 线性度误差: ±1.2° (全温度范围)
    - 温度漂移误差: ±0.65° (全温度范围)

    产品特点和优势


    - 高精度传感器: 高精度的磁角度测量能力。
    - 高温度范围: 可以在-40°C到+160°C的极端温度范围内正常工作。
    - 电磁兼容性: 通过集成滤波器提高了抗干扰能力,符合EMC标准。
    - 非易失性存储器: 使用锁位比特确保非易失性存储器的数据安全。
    - 诊断功能: 包括磁损失检测、断线检测和低电压保护,确保系统的可靠运行。
    - 自校准功能: 工厂已校准,无需外部组件即可直接使用。

    应用案例和使用建议


    应用案例:
    KMA210常用于汽车、工业自动化、机器人等领域,例如方向盘角度传感器、电动机控制、机械臂姿态控制等。这些应用都需要精确的角度测量并且能在恶劣的环境中稳定工作。
    使用建议:
    1. 确保供电电压和接地线连接稳固,以避免电源丢失导致的误操作。
    2. 在系统设计中加入适当的去耦电容,以提高电磁兼容性。
    3. 在应用时,考虑温度变化对传感器输出的影响,根据需要进行补偿校正。

    兼容性和支持


    - 兼容性: 由于KMA210采用标准化的One-Wire接口,因此容易与其他控制系统集成。对于其他接口的需求可以通过简单的电路转换来实现。
    - 支持和服务: NXP公司为KMA210提供了全面的技术支持和售后维护服务,用户可通过官方渠道获得相关文档和更新信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 供电电压不稳 | 确保外部负载电阻和电容值满足数据表中的规范 |
    | 输出电压异常 | 检查传感器与电路的连接是否正确,重新校准传感器 |
    | 系统无法进入命令模式 | 确认通信时序正确,确认OWI信号无误 |

    总结和推荐


    KMA210磁角度传感器凭借其高精度、高温度范围和丰富的诊断功能,适用于各种高要求的应用场合。特别是在汽车和工业自动化领域,其可靠的性能和高性价比使其成为首选。强烈推荐在需要精确角度测量且需要高度可靠性的应用中使用这款产品。

KMA210:115参数

参数
电阻容差 -
输出类型 Increase Clockwise
最小工作供电电压 4.5V
技术 Magnetoresistive
最大工作供电电压 5.5V
线性度 ±1.2%
输出 模拟电压
线性范围 -
致动器类型 External Magnet,Not Included
用于测量 角度
旋转角 0°~180°
6.42mm(Max)
1.65mm(Max)
15.2mm(Max)
通用封装 SIP-3
安装方式 通孔安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

KMA210:115厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KMA210:115数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 位置传感器 NXP SEMICONDUCTORS KMA210:115 KMA210:115数据手册

KMA210:115封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.1399
10+ ¥ 26.1093
100+ ¥ 25.1769
500+ ¥ 25.1769
1000+ ¥ 25.1769
1800+ ¥ 25.1769
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
