FXTH871511DT1

产品分类: 压力传感器
厂牌: NXP SEMICONDUCTORS
产品描述: 计量 RF 100KPa~1.5MPa 1.8V 3.6V 1.5MPa ±20kPa QFN-EP-24 黏合安装 7mm(长度)*7mm(宽度)
供应商型号: 3128654
供应商: 海外现货
标准整包数: 1

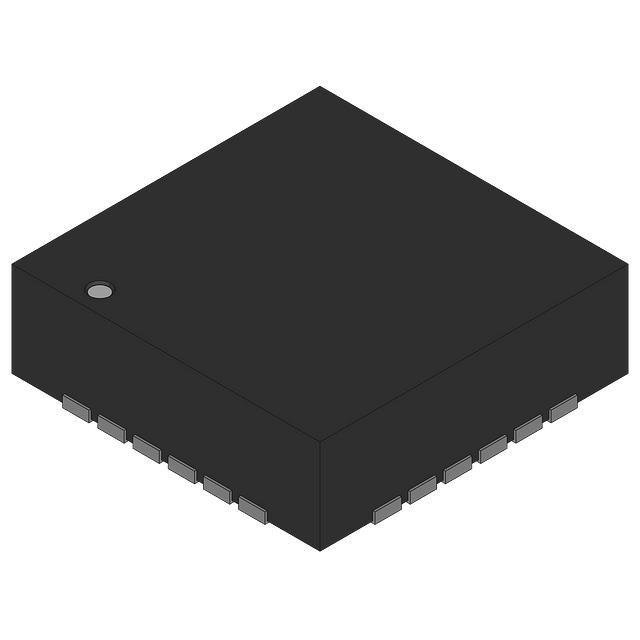

NXP SEMICONDUCTORS 压力传感器 FXTH871511DT1

FXTH871511DT1概述

    FXTH8715 TPMS Family:高精度轮胎压力监测系统传感器

    1. 产品简介


    FXTH8715 TPMS 是Freescale公司专为重型车辆(卡车、公共汽车、建筑车辆)设计的高性能胎压监测系统(TPMS)。该产品属于高压力系列传感器,具备集成度高、尺寸小巧的特点,尤其适用于空间受限的应用场合。

    2. 技术参数


    | 参数 | 值 |

    | 工作电压范围 | 1.8 V 至 3.6 V |
    | 电压分辨率 | 10 mV / LSB |
    | 电压精度 | >2.1 V 时 ±100 mV |
    | 温度测量范围 | 运行模式下 -40°C 至 +125°C |
    | 温度分辨率 | 8位无符号整数,每步1°C |
    | 温度偏移精度 | -20°C 至 +70°C 时 ±3°C |
    | 压力范围 | 100-1500 kPa |
    | 压力偏移精度 | 0°C 至 70°C 时 ±20 kPa |
    | 加速度传感器范围 | 单轴Z:±270 g/+350 g |
    双轴XZ:±210 g/+240 g |
    | 电池电压测量范围 | 1.8 V 至 3.6 V |
    | RF发射频率 | 315 MHz 或 434 MHz ISM频段 |

    3. 产品特点和优势


    FXTH8715 TPMS 的核心优势在于其紧凑的设计、超低功耗、以及多功能集成。特别是:

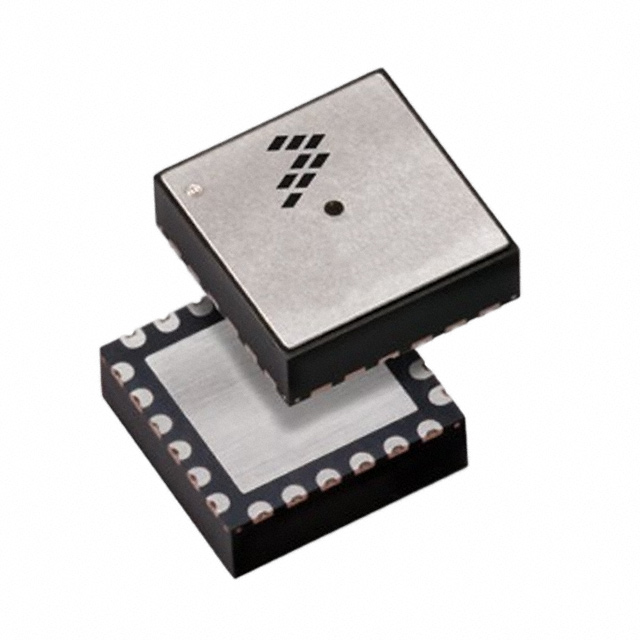

    - 紧凑封装:7 x 7 mm的QFN封装,比上一代产品缩小了63%,非常适合需要小体积的模块化设计。
    - 高集成度:集成了压力传感器、双轴加速度计和RF发射器,使得整个系统的体积更小、成本更低。
    - 低功耗:低至8 mA的电流消耗,确保最长的电池寿命。
    - 大内存:高达8 KB的客户可编程存储器,允许开发人员灵活地进行软件开发和快速上市。
    - 双重安全性:具有内部低频接收器和高频发射器,提供双向通信能力,增强系统可靠性。

    4. 应用案例和使用建议


    FXTH8715 TPMS 主要应用于重型车辆的胎压监测系统中,例如卡车、公共汽车和建筑机械。其独特的双轴加速度计和压力传感器可以帮助用户准确测量轮胎的压力和位置。此外,由于其支持低功耗的特性,特别适合于需要长时间运行的场合。
    使用建议:
    - 在安装时确保传感器处于正确的位置,以获得最佳的测量效果。
    - 定期检查并校准传感器,以保持数据的准确性。
    - 对于电池供电的应用,可以利用低功耗特性来延长使用寿命。

    5. 兼容性和支持


    FXTH8715 TPMS 具有广泛的兼容性,能够与其他标准电子元件无缝集成。Freescale公司还提供了详尽的技术支持,包括文档、应用指南和问题解答等资源。这有助于用户快速上手,加速产品开发进程。

    6. 常见问题与解决方案


    问题1:如何设置传感器的工作模式?
    解决方案:通过编程控制寄存器的方式设定传感器的工作模式,具体方法可以参考用户手册中的说明。
    问题2:如何提高传感器的数据传输距离?
    解决方案:增加RF发射功率,同时确保天线设计合理,以实现更远的传输距离。

    7. 总结和推荐


    FXTH8715 TPMS凭借其紧凑的设计、高集成度和卓越的性能,使其成为重型车辆胎压监测的理想选择。它不仅满足了对空间和功耗有着严格要求的应用需求,还提供了可靠的温度、压力和加速度测量功能。因此,强烈推荐在重型车辆和其他需要高度可靠传感器的场合使用FXTH8715 TPMS。

FXTH871511DT1参数

参数
最大工作压力 1.5MPa
工作压力范围 100KPa~1.5MPa
最大工作供电电压 3.6V
最小工作供电电压 1.8V
精度 ±20kPa
输出类型 RF
压力类型 计量
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN-EP-24
安装方式 黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

FXTH871511DT1厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

FXTH871511DT1数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 压力传感器 NXP SEMICONDUCTORS FXTH871511DT1 FXTH871511DT1数据手册
