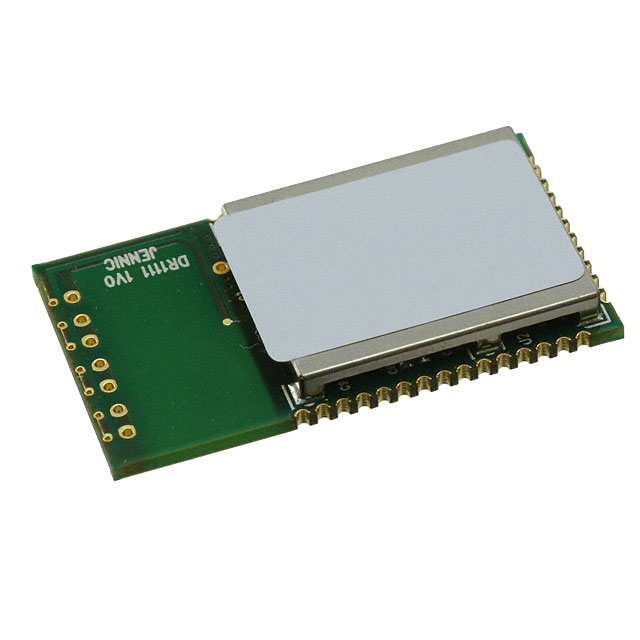

JN5148/001M00T,534

产品分类: 无线收发芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 2.5dBm 802.15.4 17.5mA Zigbee I²C,SPI,UART 15mA 95dBm 贴片安装 18mm(长度)*32mm(宽度)
供应商型号: JN5148/001M00T,534
供应商: Verical
标准整包数: 1
NXP SEMICONDUCTORS 无线收发芯片 JN5148/001M00T,534

JN5148/001M00T,534概述

    JN5148-001-Myy ZigBee PRO 和 IEEE802.15.4 模块技术手册

    产品简介


    JN5148-001-Myy 是一款低功耗、高性能的表面贴装模块,适用于 JenNet 和 ZigBee PRO 网络应用。该模块集成了所有必需的射频组件,使设计者能够快速且轻松地将无线控制或传感产品推向市场。模块基于 Jennic 的 JN5148 无线微控制器,提供大内存、高 CPU 和射频性能。模块有三种变体:集成天线(M00)、uFl 连接器(M03)和高功率 uFl 连接器(M04),分别适用于不同的应用需求。

    技术参数


    - 通信标准:2.4GHz IEEE802.15.4、JenNet 和 ZigBee PRO 兼容
    - 射频特性:
    - 发射功率:M00/M03 变体为 +2.5dBm,M04 变体为 20dBm
    - 接收灵敏度:M00/M03 变体为 -95dBm,M04 变体为 -98dBm
    - 发射电流:M00/M03 变体为 15mA,M04 变体为 110mA
    - 接收电流:M00/M03 变体为 17.5mA,M04 变体为 23mA
    - 工作电压范围:2.3V 至 3.6V
    - 微控制器特性:
    - 32位 RISC CPU,最高可达 32MIPS
    - 128KB ROM 存储系统代码
    - 128KB RAM 存储系统数据和引导加载程序代码
    - 4MB 串行闪存用于存储程序代码和数据
    - 4输入 12位 ADC,2个 12位 DAC,2个比较器
    - 3个应用定时器/计数器,3个系统定时器
    - 2个 UART
    - SPI端口带5个选择
    - 2线串行接口
    - 4线数字音频接口
    - 看门狗定时器
    - 最多21个数字 I/O 引脚
    - 工作环境:工业温度范围(-40°C 至 +85°C)

    产品特点和优势


    - 微型化模块:尺寸紧凑,易于集成
    - 即插即用:无需复杂的射频设计和测试,大大缩短开发时间
    - 合规性:符合 FCC 部分 15 规则、加拿大 IC RSS 210e、ETSI EN 300-328 和日本 ARIB STD-T66 标准
    - 应用广泛:适用于智能家居、商业建筑自动化、智能计量、位置感知服务、玩具和游戏外设、工业系统、遥测和遥控等多种应用

    应用案例和使用建议


    - 智能家居:集成在智能插座、温控器等设备中,实现远程控制和自动化管理
    - 商业建筑自动化:用于楼宇自动化系统,如灯光控制、温度调节等
    - 智能计量:用于自动抄表系统(AMR),提高数据采集效率
    - 位置感知服务:用于资产追踪系统,实时监控资产位置
    使用建议:
    - 在设计中考虑模块的电源管理和散热问题,确保长期稳定运行
    - 对于需要远距离传输的应用,选择 M04 变体以获得更好的接收灵敏度和发射功率

    兼容性和支持


    - 兼容性:模块可与其他标准的射频设备和系统兼容
    - 技术支持:Jennic 提供全面的开发工具和网络堆栈支持,包括免费的软件开发包和示例应用

    常见问题与解决方案


    - 问题:模块无法正常工作
    - 解决方案:检查电源连接是否正确,确保模块供电电压在 2.3V 至 3.6V 范围内
    - 问题:信号传输不稳定
    - 解决方案:增加外部天线,或选择 M04 变体以提高发射功率和接收灵敏度
    - 问题:模块过热
    - 解决方案:优化散热设计,确保模块周围有足够的通风空间

    总结和推荐


    JN5148-001-Myy 模块以其高集成度、低功耗和广泛的适用性,成为开发无线控制和传感产品的理想选择。无论是智能家居还是工业自动化,该模块都能提供高效、可靠的支持。对于需要快速开发和部署无线应用的设计者来说,JN5148-001-Myy 模块是一个值得推荐的选择。

JN5148/001M00T,534参数

参数
最大工作供电电压 -
接口类型 I²C,SPI,UART
模块/芯片分类 -
传输电流 -
典型灵敏度 95dBm
调制方式 -
接收电流 17.5mA
支持协议 Zigbee
典型输出功率 2.5dBm
接收机数量 -
最大工作频率 -
射频系列/标准 802.15.4
最大数据速率 -
最小工作供电电压 -
最小工作频率 -
发送机数量 -
典型供电电流 15mA
长*宽*高 18mm(长度)*32mm(宽度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
