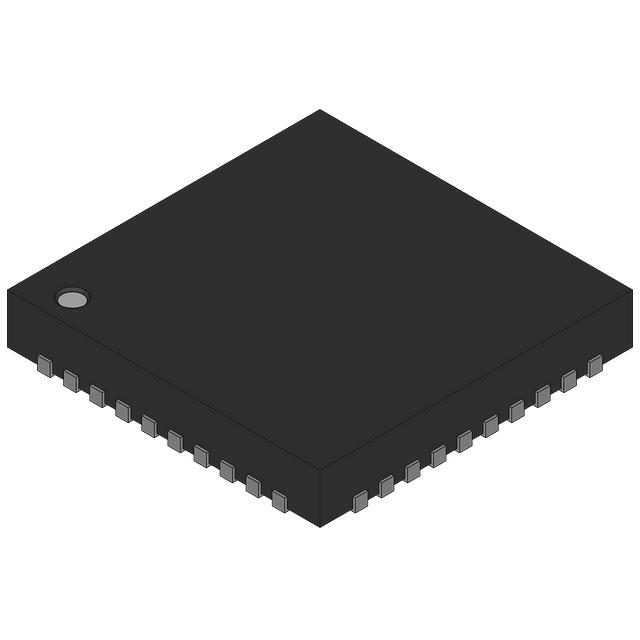

QN9022/DY

产品分类: 蓝牙芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 95dBm 2.4GHz 3.6V 2.4835GHz 1Mbps I²C,SPI,UART 1.8V QFN 贴片安装 5mm*5mm*830μm
供应商型号: CY-QN9022/DY
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 蓝牙芯片 QN9022/DY

QN9022/DY概述

    NXP Semiconductors QN902x: An Ultra Low Power Bluetooth LE System-on-Chip Solution

    1. 产品简介


    QN902x 是一款超低功耗、高性能且高度集成的蓝牙低功耗(Bluetooth LE)系统级芯片(SoC)。专为蓝牙智能(Bluetooth Smart)应用设计,集成了2.4 GHz射频收发器、32位ARM Cortex-M0 MCU、闪存及模拟和数字外设。该芯片特别适用于可穿戴电子设备,如运动健身、人机界面设备和应用支持的智能配件。

    2. 技术参数


    - 基本参数
    - 支持蓝牙低功耗标准无线电
    - 完整的蓝牙低功耗协议栈和应用配置文件
    - 支持主模式和从模式
    - 主模式下最多支持八个同时连接
    - 频率范围:2400 MHz至2483.5 MHz
    - 空中数据速率为1 Mbit/s,频率偏移250 kHz
    - 采用高斯频移键控(GFSK)调制格式
    - 射频特性
    - 接收灵敏度(非DC-DC模式):-95 dBm
    - 接收灵敏度(DC-DC模式):-93 dBm
    - 发射功率范围:-20 dBm至+4 dBm
    - 快速可靠的RSSI和信道质量指示
    - 符合全球射频规范
    - 最大链路预算:99 dB
    - 电源
    - 单电源供电:2.4 V至3.6 V(QN9020/1)
    - 单电源供电:1.8 V至3.6 V(QN9022)
    - 内置直流-直流转换器和低压降稳压器
    - 深度睡眠模式电流:2 μA
    - 休眠模式电流(32 kHz RC振荡器开启):3 μA
    - 接收模式电流(启用DC-DC转换器):9.25 mA
    - 发射模式电流(启用DC-DC转换器,0 dBm发射功率):8.8 mA
    - 封装尺寸
    - QN9020:6 mm x 6 mm HVQFN48
    - QN9021:5 mm x 5 mm HVQFN32
    - QN9022:5 mm x 5 mm HVQFN40

    3. 产品特点和优势


    - 单芯片蓝牙低功耗解决方案
    - 集成蓝牙低功耗无线电
    - 包含完整的蓝牙低功耗协议栈和应用配置文件
    - 多种模式支持
    - 支持主模式和从模式
    - 主模式下最多支持八个同时连接
    - 超低功耗
    - 高效电源管理单元控制不同状态下的系统操作
    - 提供深度睡眠和休眠两种模式
    - 高性能微控制器
    - 集成32位ARM Cortex-M0 MCU
    - 64 KB系统内存
    - 用户可控代码保护
    - 高级集成
    - 4通道10位通用ADC
    - 两个通用模拟比较器
    - 31个GPIO引脚(QN9020),15个GPIO引脚(QN9021),22个GPIO引脚(QN9022)

    4. 应用案例和使用建议


    QN902x 广泛应用于以下领域:
    - 运动健身
    - 医疗健康
    - 遥控器
    - 智能手机配件
    - PC外围设备(鼠标和键盘)
    - 无线传感器网络
    建议:
    - 运动健身:QN902x可应用于心率监测仪和跑步机等设备,提供稳定的蓝牙连接和数据传输。
    - 医疗健康:可用于血压计和血糖仪,确保精准的数据传输和监控。
    - 智能手机配件:集成蓝牙功能的手环、耳机等设备可以使用QN902x实现高效通信。
    - 无线传感器网络:QN902x支持传感器网络中的节点间通信,适合智能家居和工业自动化应用。

    5. 兼容性和支持


    QN902x 可以通过UART或SPI接口连接到应用处理器,扩展其功能。NXP Semiconductors提供了详尽的技术支持文档和工具,确保开发者的顺利使用。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q: 如何启动QN902x?
    - A: 通过将RSTN引脚设置为低电平来复位芯片。
    - Q: 在深睡眠模式下,如何唤醒芯片?
    - A: 可以通过外部中断或睡眠定时器超时事件来唤醒。
    - Q: 如何正确设置时钟系统?
    - A: 根据具体应用需求选择合适的高频或低频晶体振荡器,并进行适当校准。

    7. 总结和推荐


    QN902x 优点总结:
    - 高度集成:集成了蓝牙无线电、MCU、闪存和多种外设,简化了设计。
    - 超低功耗:内置电源管理和先进的睡眠模式,确保长时间电池运行。
    - 广泛应用:适用于多种领域,从运动健身到医疗健康。
    推荐使用:
    - QN902x 是一款非常适合于各种应用的超低功耗蓝牙SoC。无论是设计运动健身设备还是健康监测设备,QN902x都能提供可靠的连接和高效的性能,强烈推荐使用。
    参考资料:
    - NXP Semiconductors QN902x 数据手册
    - 应用说明AN10365 "表面贴装再流焊接描述"

QN9022/DY参数

参数
最小工作供电电压 1.8V
支持协议 -
接口类型 I²C,SPI,UART
最大工作供电电压 3.6V
最小工作频率 2.4GHz
典型灵敏度 95dBm
最大数据速率 1Mbps
ISM带宽 -
最大工作频率 2.4835GHz
范围 -
长*宽*高 5mm*5mm*830μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
