PN7161A1EV/C100Y

产品分类: NFC/RFID芯片
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNF-PN7161A1EV/C100Y
供应商: NXP直供
标准整包数: 4500

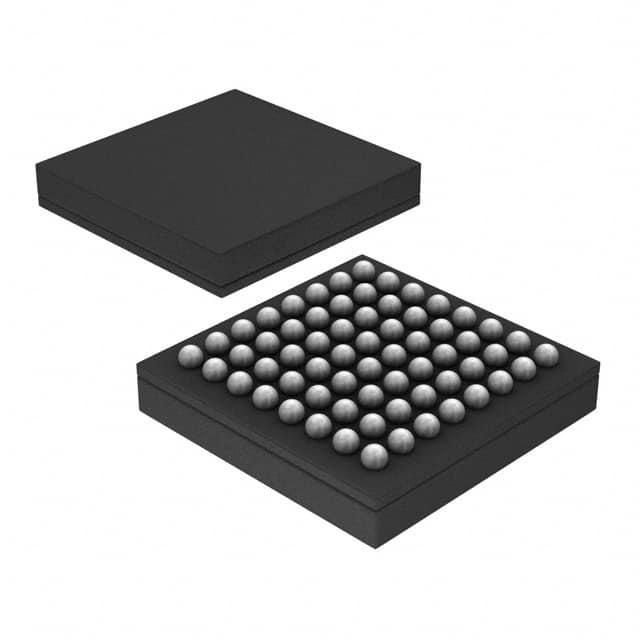

NXP SEMICONDUCTORS NFC/RFID芯片 PN7161A1EV/C100Y

PN7161A1EV/C100Y概述

    PN7160/PN7161 Near Field Communication (NFC) Controller

    1. 产品简介


    PN7160 和 PN7161 是由NXP半导体公司生产的近场通信(NFC)控制器。它们采用了NCI接口和集成固件设计,特别适合于移动设备及符合NFC标准的设备(如NFC论坛、NCI)。PN7161不仅包含了PN7160的所有功能,还额外提供了“增强型接触式检测”(ECP)功能,适用于苹果设备,但此功能需要正式授权后才能使用。

    2. 技术参数


    - 电池电压范围:2.5 V 到 5.5 V
    - 输入供电电压范围:2.8 V 到 5.8 V
    - 供电电压范围(VDD(PAD)):1.65 V 到 3.6 V
    - 总功耗:最大为620 mW
    - 操作温度范围:-30°C 到 +85°C
    - 卡仿真模式下的电流:16 μA 到 10.5 mA
    - 读者模式下的连续电流消耗:最高可达290 mA
    - 射频检测灵敏度:最低可达20 mV(p-p)
    - 输出功率:最高1.3 W
    - 支持的传输模式:ISO/IEC 14443 A/B,ISO/IEC 15693,MIFARE,FeliCa,NFCIP-1,NFCIP-2等

    3. 产品特点和优势


    - 高度集成的解调器和解码器
    - 缓冲输出驱动器:能够以最少的外部组件连接天线
    - 集成射频电平检测器
    - 内置射频搜索循环:实现自动设备发现
    - 支持多种RF协议:ISO/IEC 14443A/B,FeliCa,MIFARE,NFC Forum 标签T1T到T5T
    - 支持多种主机接口:NCI,I2C 高速模式,SPI
    - 灵活的时钟供应概念:内部振荡器支持27.12 MHz晶体连接
    - 集成电源管理单元:直接连接电池,支持多种低功耗状态配置
    - 自主模式:当主机关闭时仍能正常运行

    4. 应用案例和使用建议


    应用案例:
    - 移动设备:智能手机、平板电脑、智能手表
    - 消费类设备:数字助理、便携式设备
    - 智能家居网关
    使用建议:
    - 在设备设计时考虑电源管理,合理配置PN7160的低功耗模式,确保在不同应用环境下的稳定运行
    - 使用缓冲输出驱动器来连接天线,降低外部组件数量,简化设计过程
    - 在使用过程中应注意电池电压范围,避免电压过低影响设备正常运行

    5. 兼容性和支持


    PN7160/PN7161支持多种主机接口,如NCI、I2C高速模式和SPI,这使得它能够与其他多种电子元器件或设备兼容。NXP提供了相应的技术支持文档,确保用户能够顺利进行设备集成和调试。

    6. 常见问题与解决方案


    - 问题1:设备启动时找不到NFC信号
    解决方法:检查设备的电源连接和天线安装是否正确,重新启动设备
    - 问题2:设备功耗过高
    解决方法:进入低功耗模式,配置适当的睡眠定时器和中断请求
    - 问题3:设备无法连接至蓝牙设备
    解决方法:确认蓝牙模块与PN7160之间没有物理干扰,检查软件配置是否正确

    7. 总结和推荐


    PN7160/PN7161 NFC控制器集成了多种先进技术和特性,能够有效提升设备的通信性能和功耗控制。对于移动设备和其他需要NFC功能的应用来说,是一款非常理想的解决方案。建议用户在设备设计初期就考虑使用这款高性能NFC控制器。

PN7161A1EV/C100Y参数

参数
最大工作供电电压 -
最小工作供电电压 -
工作模式 -
支持协议 -
最大工作频率 -
最小工作频率 -
通用封装 VFBGA-64
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PN7161A1EV/C100Y厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PN7161A1EV/C100Y数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NFC/RFID芯片 NXP SEMICONDUCTORS PN7161A1EV/C100Y PN7161A1EV/C100Y数据手册

PN7161A1EV/C100Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4500+ $ 4.8486 ¥ 41.2133
22500+ $ 4.771 ¥ 40.5539
45000+ $ 4.6547 ¥ 39.5648
库存: 450000
起订量: 4500 增量: 4500
交货地:
最小起订量为:4500
合计: ¥ 185459.85
