OM25180FDKM

厂牌: NXP SEMICONDUCTORS
产品描述: PN5180 NFC/RFID Reader and Writer Development Kit
供应商型号: 2663154
供应商: element14
标准整包数: 1
NXP SEMICONDUCTORS 评估、开发板开发工具 OM25180FDKM

OM25180FDKM概述


    产品简介

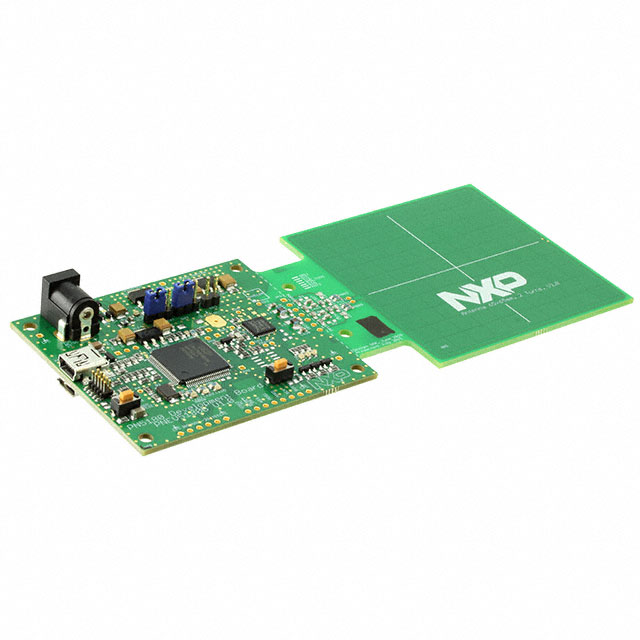

    PN5180是一款由NXP半导体公司开发的近距离通信(NFC)评估板(PNEV5180B),旨在帮助用户快速评估PN5180的功能和特性。PN5180评估板配备了图形用户界面工具(NFC Cockpit),简化了对PN5180寄存器和EEPROM的操作。该评估板可用于基本的读写器功能测试,支持多种协议和数据率的配置,广泛应用于NFC应用的开发与测试。

    技术参数


    - 供电电压:可选内部5V/3.3V或外部至少7.5V的AC/DC电源。
    - 主控芯片:采用NXP的LPC1769微控制器,通过SPI接口连接到PN5180。
    - 默认天线尺寸:65mm x 65mm,内置金属层。
    - 时钟频率:默认为27.12MHz,支持外部时钟输入。
    - 接口:通过USB进行PC连接,支持USB Mini和Micro接口;也可通过调试电缆连接LPC-LINK2板。
    - EEPROM配置:可通过LOAD RFCONFIG命令初始化多寄存器配置,支持多个协议的数据率配置。

    产品特点和优势


    1. 集成度高:集成了LPC1769微控制器和PN5180 NFC芯片,提供了全面的硬件支持。
    2. 易于调试:NFC Cockpit工具简化了寄存器和EEPROM的操作,便于快速上手。
    3. 多功能:不仅可以作为标准读写器使用,还可以用于自定义天线的设计和优化。
    4. 开发便利:支持多种协议和数据率,适合不同应用场景的开发需求。

    应用案例和使用建议


    - 应用场景:该评估板适用于NFC应用的开发,如非接触支付、身份认证、智能卡等领域。
    - 使用建议:用户可根据需要更换自定义天线和匹配网络,并使用NFC Cockpit工具进行配置和优化。
    - 优化方案:利用DPC校准功能进行发射和接收优化,提高系统的传输效率和稳定性。

    兼容性和支持


    - 兼容性:支持多种协议和数据率的配置,可与多种微控制器和系统平台兼容。
    - 支持服务:NXP提供官方的技术支持和文档资源,确保用户在开发过程中能够获得及时的帮助和指导。

    常见问题与解决方案


    1. 问题:如何更新PN5180的固件?
    - 解决方案:通过NFC Cockpit工具进行固件更新,具体步骤详见文档。
    2. 问题:如何处理电源供应问题?
    - 解决方案:确保电源电压在指定范围内,且电源连接正确。
    3. 问题:如何调整天线阻抗?
    - 解决方案:使用NFC Cockpit工具进行天线阻抗调优,并遵循文档中的建议操作。

    总结和推荐


    PN5180评估板凭借其高度集成的硬件设计、丰富的功能支持以及易用的调试工具,在NFC应用开发领域表现出色。该产品不仅适合初学者快速上手,也满足了高级开发者的需求。综合考虑,强烈推荐给所有从事NFC技术研究和开发的工程师和技术爱好者使用。

OM25180FDKM参数

参数
零件状态 在售
包装方式 散装

OM25180FDKM厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OM25180FDKM数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 评估、开发板开发工具 NXP SEMICONDUCTORS OM25180FDKM OM25180FDKM数据手册
