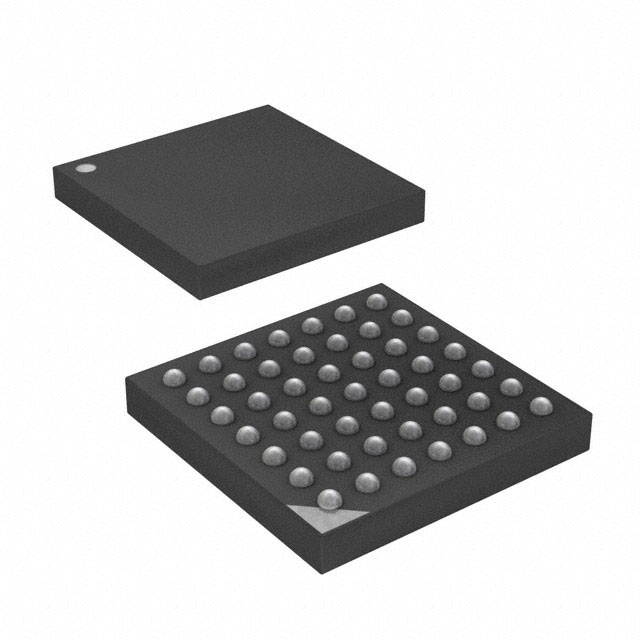

PN7120A0EV/C10801Y

产品分类: NFC/RFID芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 1.65V Read/Write 3.6V BGA 贴片安装 4.3mm*4mm*700μm
供应商型号: CY-PN7120A0EV/C10801Y
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS NFC/RFID芯片 PN7120A0EV/C10801Y

PN7120A0EV/C10801Y概述

    PN7120 NFC Controller 技术手册解读

    1. 产品简介


    PN7120是一款由NXP半导体公司生产的NFC控制器,集成了固件,支持所有NFC论坛模式。其设计目标是为任何应用提供快速集成NFC技术的完整解决方案,尤其是在Android和Linux操作系统环境中。PN7120的特点包括高灵敏度、超低功耗以及直接从电池供电的能力,从而简化了集成过程并减少了物料清单(BOM)成本。

    2. 技术参数


    PN7120的技术规格和性能参数如下:
    - 电压范围:电池供电电压(VSS)2.3V至5.5V;内部电源电压(VDD)1.65V至1.95V。
    - 电流:在监控状态(Monitor State)下,典型值为12μA;在低功率循环(Low-Power Polling Loop)下,典型值为150μA。
    - 最大电流:PCD模式下,典型值为170mA。
    - 功率消耗:在Reader模式下,典型值为0.5W。
    - 工作温度范围:JEDEC标准下的环境温度为-30°C至+85°C。

    3. 产品特点和优势


    PN7120的主要优势如下:
    - 集成固件:支持所有NFC论坛模式,并内置了ISO/IEC 14443-A和Innovatron ISO/IEC 14443-B知识产权许可。
    - 高性能:包含ARM Cortex-M0微控制器核心,具有高灵敏度和强大的编解码能力。
    - 低功耗:支持多种电源管理单元(PMU),直接连接到电池,同时支持不同的硬关机/待机状态。
    - 兼容性:通过NCI协议接口和I2C-bus高速模式支持多种主机接口,易于集成到各种系统中。

    4. 应用案例和使用建议


    PN7120的应用场景非常广泛,适用于智能家居设备、游戏控制台、打印机、IP电话等多种设备。以下是部分典型应用案例及其使用建议:
    - 智能家居:在智能电视、机顶盒、蓝光播放器等设备中使用PN7120,可以实现设备间的近距离无线通信。
    - 移动支付:PN7120可作为MIFARE Classic卡读取器,实现安全便捷的支付功能。
    - 健康监测:结合智能穿戴设备,PN7120可以实现健康数据的无线传输和存储。
    使用建议:
    - 在选择天线时,确保天线的阻抗匹配,以避免电流限制问题。
    - 在应用中使用低功耗模式配置文档,以减少电流消耗。

    5. 兼容性和支持


    PN7120与各种操作系统和硬件平台高度兼容,可通过NCI协议接口与主机控制器进行通信。此外,NXP公司提供了详细的文档和支持服务,包括用户手册、硬件设计指南和低功耗模式配置指南,帮助用户更好地理解和使用PN7120。

    6. 常见问题与解决方案


    根据技术手册中的常见问题列表,以下是一些用户可能会遇到的问题及其解决办法:
    - 电流过载:检查天线是否正确调谐,确保不会超过电流限制。
    - 通讯失败:确认主机接口配置正确,特别是I2C地址和速度设置。
    - 系统不稳定:在全功率模式和低功耗模式之间切换时,确保供电稳定,特别是在启动过程中。

    7. 总结和推荐


    综上所述,PN7120是一款功能强大且易于集成的NFC控制器。它具备出色的灵敏度、高效的电源管理和丰富的接口选项,使其成为多种应用的理想选择。鉴于其广泛的应用场景和强大的技术支持,我们强烈推荐PN7120作为NFC技术的首选解决方案。

PN7120A0EV/C10801Y参数

参数
最小工作频率 -
最大工作供电电压 3.6V
最小工作供电电压 1.65V
工作模式 Read/Write
支持协议 -
最大工作频率 -
长*宽*高 4.3mm*4mm*700μm
通用封装 BGA
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

PN7120A0EV/C10801Y厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

PN7120A0EV/C10801Y数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS NFC/RFID芯片 NXP SEMICONDUCTORS PN7120A0EV/C10801Y PN7120A0EV/C10801Y数据手册

PN7120A0EV/C10801Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.134 ¥ 34.3303
50+ $ 3.9558 ¥ 33.7281
100+ $ 3.8846 ¥ 33.4269
300+ $ 3.8489 ¥ 33.1258
500+ $ 3.8133 ¥ 32.8246
1000+ $ 3.7064 ¥ 31.3189
5000+ $ 3.7064 ¥ 31.3189
库存: 409218
起订量: 30 增量: 1
交货地:
最小起订量为:25
合计: ¥ 858.25
直接购买
加入购物车
