QN9020/DY

产品分类: 蓝牙芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 95dBm 2.4GHz 3.6V 2.4835GHz 1Mbps I²C,SPI,UART 2.4V QFN 贴片安装
供应商型号: 2890398
供应商: 海外现货
标准整包数: 1

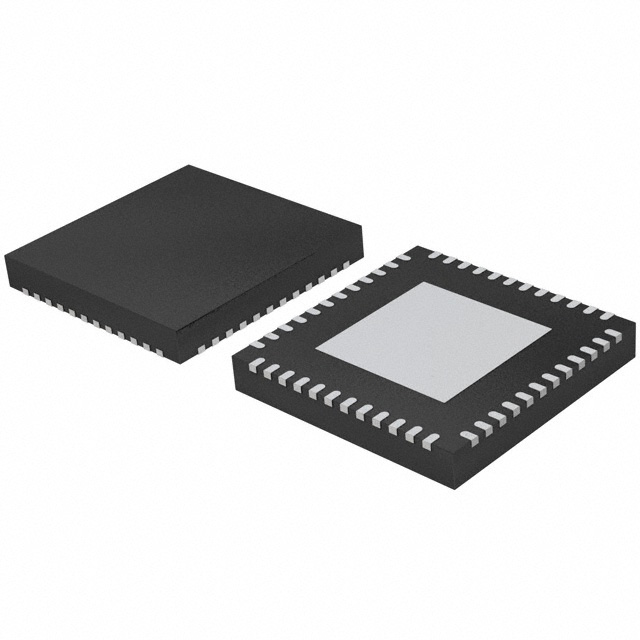

NXP SEMICONDUCTORS 蓝牙芯片 QN9020/DY

QN9020/DY概述


    产品简介


    QN902x 是一款超低功耗、无线系统的芯片(SoC),适用于蓝牙智能(Bluetooth Smart)应用。它集成了高性能的2.4 GHz射频收发器和一个32位ARM Cortex-M0微控制器(MCU),带有闪存、模拟和数字外围设备。QN902x 支持主模式和从模式,并通过集成的蓝牙LE合规无线电、链路控制器和主机堆栈提供单芯片解决方案。此产品可帮助任何产品添加蓝牙智能功能,特别适用于穿戴电子产品,如运动健身设备、人体界面设备以及应用智能配件等。

    技术参数


    - 频率范围:2400 MHz至2483.5 MHz
    - 数据率:空中传输速率为1 Mbit/s
    - 调制方式:高斯频移键控(GFSK)
    - 发射功率范围:-20 dBm到+4 dBm
    - 接收灵敏度:非DC-to-DC模式下为-95 dBm;DC-to-DC模式下为-93 dBm
    - 工作电压范围:
    - QN9020/1:2.4 V 至 3.6 V
    - QN9022:1.8 V 至 3.6 V
    - 低功耗模式:
    - 深度睡眠模式:2 μA
    - 睡眠模式(32 kHz RC振荡器开启):3 μA
    - 处理器:32位ARM Cortex-M0 MCU,带有64 KB系统内存
    - 接口:
    - 4通道10位通用ADC
    - 两个通用模拟比较器
    - 31个GPIO引脚(QN9020),15个GPIO引脚(QN9021),22个GPIO引脚(QN9022)

    产品特点和优势


    - 真单芯片解决方案:QN902x 集成蓝牙LE无线电、链路控制器、协议栈和应用配置文件于单芯片上。
    - 强大的处理能力:内置32位ARM Cortex-M0 MCU,具有卓越的代码密度和中断处理性能。
    - 非常低的功耗:具备深度睡眠模式(2 μA)、睡眠模式(3 μA)和低功耗模式,适用于电池供电系统。
    - 高集成度:集成了多种传感器接口,包括模拟输入通道和比较器。

    应用案例和使用建议


    QN902x 主要应用于:
    - 运动和健身:心率监测器、智能手环等。
    - 医疗健康:血压计、血糖仪等。
    - 智能手机配件:鼠标、键盘等外设。
    - 无线传感器网络:物联网设备,智能家居等。
    使用建议:
    1. 在选择电源时,考虑到不同的型号有不同的工作电压范围。例如,QN9022可以在较宽的电压范围内工作(1.8 V 至 3.6 V)。
    2. 在深度睡眠模式下,确保电源稳定且尽可能减少外部干扰,以维持极低的功耗。

    兼容性和支持


    QN902x 支持多种数字通信接口(如SPI、UART、I2C),方便与其他数字传感器或微处理器进行连接。NXP Semiconductors 提供全面的技术支持,包括软件开发工具和文档资料,确保产品能够顺利集成到各种应用环境中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何设置QN902x进入低功耗模式? | 在软件中启用深度睡眠模式,并将所有不必要的外设设置为关闭状态。|
    | 如何优化ADC的采样精度? | 使用合适的外部参考电压,并确保模拟信号输入范围适配ADC的满量程。|

    总结和推荐


    QN902x 是一款专为超低功耗需求设计的蓝牙LE SoC,适用于广泛的消费电子和工业应用。其卓越的性能和高度集成使其成为市场上最具竞争力的产品之一。对于需要高性能、低功耗和多功能集成的开发者来说,QN902x 是理想的选择。因此,我强烈推荐使用QN902x来构建下一代智能产品。

QN9020/DY参数

参数
最小工作频率 2.4GHz
最小工作供电电压 2.4V
范围 -
最大工作频率 2.4835GHz
支持协议 -
最大数据速率 1Mbps
ISM带宽 -
最大工作供电电压 3.6V
接口类型 I²C,SPI,UART
典型灵敏度 95dBm
6.1mm(Max)
6.1mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QN9020/DY厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

QN9020/DY数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 蓝牙芯片 NXP SEMICONDUCTORS QN9020/DY QN9020/DY数据手册

QN9020/DY封装设计

查看详情并下载
Symbol
Footprint
3D Model
