OL2381AHN/C0B,515

产品分类: 无线收发芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 11dBm 14mA~22mA General ISM < 1GHz 16.5mA ASK,FSK,GFSK 315MHz 3.6V 915MHz 20Kbps SPI 25mA 118dBm 2.1V QFN 贴片安装
供应商型号: QNE-OL2381AHN/C0B,515
供应商: NXP直供
标准整包数: 1500
NXP SEMICONDUCTORS 无线收发芯片 OL2381AHN/C0B,515

OL2381AHN/C0B,515概述

    高度集成的单芯片射频收发器:OL2381 技术解析

    产品简介


    OL2381 是一款高度集成的单芯片射频收发器,专为工业科学医疗(ISM)和短距离设备(SRD)频段设计,特别适用于远程无线通信领域。该设备集成了全集成可编程分数-N锁相环(Fractional-N PLL),支持多通道操作和跳频方案,同时具有低功耗、宽电源电压范围的特点,非常适合电池供电的便携式设备。其灵活的功能使其成为智能仪表、智能家居、无线传感器网络及医疗领域的理想选择。

    技术参数


    - 工作频率:315 MHz、434 MHz、868 MHz 和 916 MHz。
    - 调制方式:支持 ASK、FSK 和 GFSK。
    - 输出功率:范围从 -20 dBm 到 +10 dBm,支持可编程输出功率控制。
    - 接收机架构:近零 IF 接收机,集成自动校准的信道滤波器。
    - 工作电流:接收模式下 16 mA,发送模式下 13 mA;待机电流仅为 0.5 µA。
    - 电源电压:支持单节锂离子电池供电(2.1 V 至 3.6 V)。

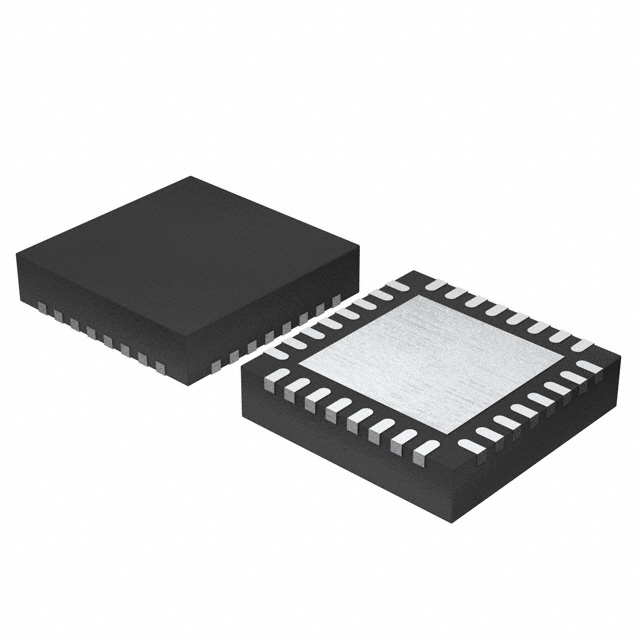

    - 封装形式:32 引脚 HVQFN32 无铅封装。

    产品特点和优势


    - 高度集成化:内置完整的 Fractional-N PLL 和 PLL 滤波器,减少了外部元件的需求。
    - 标准化支持:符合 ETSI EN300-220 和 FCC Part 15 标准。
    - 精准校准:具备自动 VCO 子带选择与校准功能,确保稳定的截止频率和滤波滚降特性。
    - 灵活性强:可通过软件配置实现多种工作模式,如自动唤醒、信令识别等。
    - 低功耗设计:优异的低功耗表现使其适合长期运行的应用场景。

    应用案例和使用建议


    OL2381 在多个领域有着广泛的应用,包括但不限于:
    - 智能仪表:用于无线 M-Bus 系统,支持精确的数据传输。
    - 家庭和楼宇自动化:作为 KNX-RF 的核心组件,提升系统稳定性。
    - 远程遥控设备:如汽车遥控钥匙,保证高可靠性。

    使用建议:在开发过程中,应充分考虑设备的供电需求与外部环境对信号强度的影响,合理设置发射功率和接收灵敏度,以优化整体性能。

    兼容性和支持


    OL2381 可与其他主流微控制器无缝对接,并通过标准的 SPI 接口进行通信。厂商提供详尽的技术文档和支持服务,确保客户能够快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 发射功率不足 | 调整发射功率寄存器设置 |
    | 接收灵敏度低 | 检查天线匹配情况或增加前端放大器 |
    | 自动唤醒机制失效 | 校准 VCO 子带并重新触发唤醒流程 |

    总结和推荐


    综上所述,OL2381 是一款功能强大且易于集成的射频收发器,适用于需要低功耗、高性能的应用场景。凭借其紧凑的设计、强大的功能以及出色的性价比,我们强烈推荐此产品给相关领域的开发者和技术人员。无论是在智能家居还是工业自动化中,OL2381 都能提供卓越的支持。

OL2381AHN/C0B,515参数

参数
典型输出功率 11dBm
接收电流 16.5mA
调制方式 ASK,FSK,GFSK
发送机数量 -
典型供电电流 25mA
典型灵敏度 118dBm
接收机数量 -
最大工作供电电压 3.6V
最大数据速率 20Kbps
最小工作频率 315MHz
射频系列/标准 General ISM < 1GHz
接口类型 SPI
模块/芯片分类 -
传输电流 14mA~22mA
支持协议 -
最大工作频率 915MHz
最小工作供电电压 2.1V
5.1mm(Max)
5.1mm(Max)
0.85-0.05(Max)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

OL2381AHN/C0B,515厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

OL2381AHN/C0B,515数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 无线收发芯片 NXP SEMICONDUCTORS OL2381AHN/C0B,515 OL2381AHN/C0B,515数据手册

OL2381AHN/C0B,515封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 2.823 ¥ 23.0353
7500+ $ 2.7144 ¥ 22.1493
15000+ $ 2.6058 ¥ 21.2633
库存: 1500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 34552.95
