首页  >  产品百科  >  IL485WE

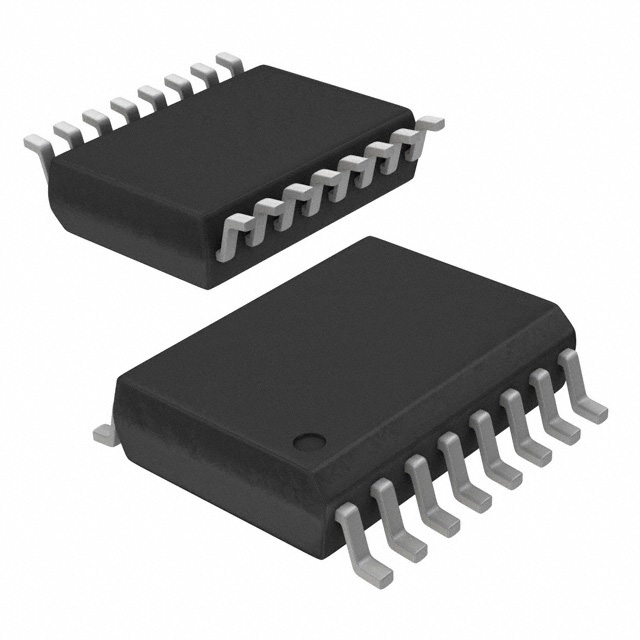

IL485WE

产品分类: 隔离器
厂牌: NVE
产品描述: NVE 线路收发器, 16引脚, SOIC封装, RS-485接口, 表面贴装, 5 V单电源, 最低工作温度 -40 °C, 35Mbps数据速率
供应商型号: 9570675
供应商: 海外现货
标准整包数: 1

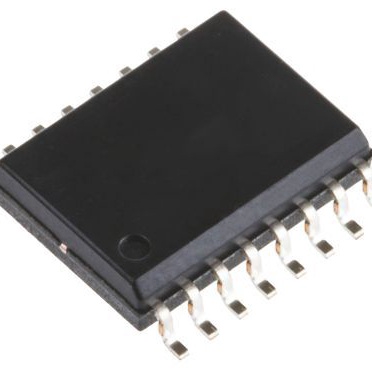

NVE 隔离器 IL485WE

IL485WE概述

    IL485W 隔离式 RS485 接口技术手册

    1. 产品简介


    IL485W 是一款由 NVE Corporation 生产的隔离式高带宽差分总线收发器。它适用于双向数据通信,符合ANSI RS-485标准。这款收发器采用了NVE独有的专利技术——IsoLoop自旋电子巨磁阻(GMR)技术。IL485W 被设计用于多点传输系统,在嘈杂环境下提供可靠的长距离信号传输。

    2. 技术参数


    - 工作电压范围: VDD1, VDD2 = 4.5 V 至 5.5 V
    - 最大数据速率: 35 Mbps
    - 传播延迟: 最大25 ns
    - 脉冲偏移: 最大1 ns
    - 输出电流能力: ±60 mA
    - 温度范围: -40°C 至 +85°C
    - 绝缘耐压: 2500 VRMS(持续1分钟)
    - 认证标准: ANSI RS-485 和 ISO 8482:1987(E)
    - 封装形式: 16-Pin SOIC

    3. 产品特点和优势


    - 隔离技术: 提供2500 VRMS的电气隔离,确保高可靠性和抗干扰能力。
    - 低延迟: 最大传播延迟为25 ns,非常适合实时数据传输应用。
    - 高电流输出: 输出电流能力达到±60 mA,适合驱动长距离通信线路。
    - 鲁棒性: 具备热关断保护和电流限制功能,防止过载损坏。
    - 认证: 满足国际标准如UL1577和IEC 61010-2001,适用于工业控制和自动化系统。

    4. 应用案例和使用建议


    应用案例:
    - Profibus/RS485系统: 在工业自动化和过程控制领域广泛应用。
    - 多点传输: 适用于复杂网络中的多个数据点之间进行可靠通信。
    使用建议:
    - 确保供电电压稳定在4.5V至5.5V范围内,以保证最佳性能。
    - 在高温环境下使用时,需要考虑热关断保护措施,避免器件过热损坏。
    - 为每个VDD引脚安装适当的电容,以减少噪声和瞬态干扰。

    5. 兼容性和支持


    - 兼容性: IL485W 与3.3V输入电源兼容,且符合3.3V逻辑电平标准。
    - 技术支持: NVE Corporation 提供详尽的技术文档和客户支持服务,帮助用户更好地理解和应用此产品。

    6. 常见问题与解决方案


    1. 问题: 数据传输不稳定
    - 解决办法: 检查供电电压是否在允许范围内,增加供电端和接收端的去耦电容。

    2. 问题: 设备出现异常过热
    - 解决办法: 检查系统散热情况,确保热关断功能正常工作。
    3. 问题: 信号传输距离不足
    - 解决办法: 采用高质量屏蔽电缆,降低信号衰减和干扰。

    7. 总结和推荐


    IL485W是一款高性能的隔离式RS485接口收发器,具备出色的电气隔离和信号完整性。其广泛的应用场景和良好的鲁棒性使其成为工业自动化领域的理想选择。推荐用户在需要隔离保护和长距离传输的应用中选用此产品。

IL485WE参数

参数
数据速率 35
通道数量 4
长*宽*高 10.5mm*7.62mm*2.5mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

IL485WE厂商介绍

NVE(Non-Volatile Electronics, Inc.)是一家领先的磁敏传感器和磁电隔离器制造商,专注于非易失性存储和数据通信解决方案。公司成立于1985年,总部位于美国明尼苏达州。

NVE的产品主要分为以下几类:
1. 磁敏传感器:包括开关、线性传感器和角度传感器,广泛应用于工业自动化、医疗设备、汽车电子等领域。
2. 磁电隔离器:提供高速、低功耗的隔离解决方案,适用于通信、工业控制、医疗设备等场合。
3. 非易失性存储解决方案:包括铁电随机存取存储器(FRAM)和磁存储器(MRAM),用于数据存储和备份。

NVE的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高可靠性的产品。
2. 定制服务:可根据客户需求提供定制化解决方案。
3. 质量保证:严格的质量控制流程,确保产品的稳定性和可靠性。
4. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IL485WE数据手册

厂牌 PDF简要描述 下载
NVE 隔离器 NVE IL485WE IL485WE数据手册

IL485WE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 109.4557
10+ ¥ 109.4557
25+ ¥ 107.5011
50+ ¥ 107.5011
100+ ¥ 107.5011
库存: 139
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 109.45
直接购买
加入购物车
