IL3585E

产品分类: 隔离器
厂牌: NVE
产品描述: NVE 线路收发器, SOIC封装, 16引脚
供应商型号: 1139045
供应商: 海外现货
标准整包数: 1

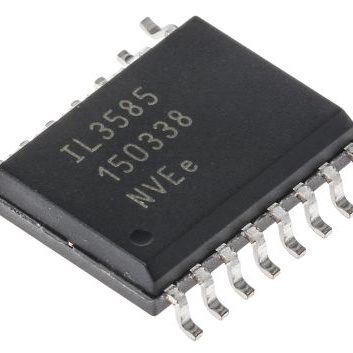

NVE 隔离器 IL3585E

IL3585E概述

    高速隔离RS-485收发器——IL3585

    产品简介


    IL3585是由NVE公司生产的高速隔离式RS-485收发器,主要用于双向数据通信的平衡传输线。其采用了NVE公司的专利IsoLoop自旋电子巨磁电阻(GMR)技术。IL3585特别适用于工业自动化、控制网络、楼宇环境控制等应用领域,并且符合ANSI RS-485标准和ISO 8482:1987(E)标准。此外,IL3585通过了VDE V 0884-10认证及UL 1577认可。

    技术参数


    - 数据速率:高达40 Mbps
    - 隔离电压:6 kVRMS加强型绝缘/12.8 kV脉冲/1 kVRMS耐压(V系列)
    - 电源电压:3 V至5 V
    - 传播延迟:20 ns
    - 脉冲偏移:5 ns
    - 共模瞬态抗扰度:典型值为50 kV/μs,最小值为30 kV/μs
    - 电气屏障寿命:44000年
    - 总线ESD保护:15 kV
    - 温度范围:-40°C至+85°C
    - 绝缘厚度:外部爬电距离不小于4 mm;内部总屏障厚度为0.013 mm至0.016 mm
    - 隔离屏障电阻:>10^14 Ω,漏电流:0.2 μA RMS
    - 漏电流:240 VRMS,60 Hz
    - 抗电涌能力:最大12.8 kV峰值(“V”版本)

    产品特点和优势


    IL3585的主要特点包括高数据速率、强大的隔离性能、低电磁干扰(EMC)、长期使用寿命及宽温度范围的工作能力。它具有出色的共模瞬态抗扰度(典型值为50 kV/μs),能够抵抗恶劣环境中的电磁干扰。同时,它的设计也考虑到了长时间运行的安全性,屏障寿命长达44000年。这使得IL3585在工业应用环境中表现出极高的可靠性和稳定性。

    应用案例和使用建议


    IL3585广泛应用于工厂自动化、工业控制网络、楼宇环境控制系统等场景。例如,在一个自动化生产线上,多个机器之间的通讯需要非常稳定和可靠的连接。IL3585由于其强大的隔离性能和高性能的数据传输能力,非常适合这种应用场景。为了确保最佳的性能,建议将VDD1和VDD2上的陶瓷电容尽可能靠近引脚放置,并且VDD2上应额外放置一个10 µF的钽电容以增强稳定性。

    兼容性和支持


    IL3585具有良好的兼容性,可与各种微控制器接口而无需额外的电平转换。NVE公司提供了详细的技术支持和维护服务,确保用户能够在产品使用过程中获得必要的帮助。此外,它还通过了多种安全认证,如VDE V 0884-10和UL 1577,进一步保证了产品的质量和可靠性。

    常见问题与解决方案


    - 问题1:输出短路或过载。
    - 解决方法:启用内置的电流限制和热关断功能来保护输出端口。

    - 问题2:接收端接收到不稳定信号。
    - 解决方法:检查输入信号是否符合规范,并确保电路中的接地和电源连接正确无误。

    总结和推荐


    总体而言,IL3585是一款功能强大、性能卓越的高速隔离RS-485收发器。其优异的数据传输能力和强大的隔离性能使其在各种严苛的应用环境下都能发挥出色的表现。因此,对于需要高数据传输速率和稳定通讯的应用场合,强烈推荐使用IL3585。该产品在可靠性、耐用性方面都有出色表现,适合广泛的工业自动化应用场景。

IL3585E参数

参数
数据速率 40
通道数量 3
长*宽*高 10.5mm*7.62mm*2.5mm
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

IL3585E厂商介绍

NVE(Non-Volatile Electronics, Inc.)是一家领先的磁敏传感器和磁电隔离器制造商,专注于非易失性存储和数据通信解决方案。公司成立于1985年,总部位于美国明尼苏达州。

NVE的产品主要分为以下几类:
1. 磁敏传感器:包括开关、线性传感器和角度传感器,广泛应用于工业自动化、医疗设备、汽车电子等领域。
2. 磁电隔离器:提供高速、低功耗的隔离解决方案,适用于通信、工业控制、医疗设备等场合。
3. 非易失性存储解决方案:包括铁电随机存取存储器(FRAM)和磁存储器(MRAM),用于数据存储和备份。

NVE的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高可靠性的产品。
2. 定制服务:可根据客户需求提供定制化解决方案。
3. 质量保证:严格的质量控制流程,确保产品的稳定性和可靠性。
4. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IL3585E数据手册

厂牌 PDF简要描述 下载
NVE 隔离器 NVE IL3585E IL3585E数据手册

IL3585E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.4349
10+ ¥ 47.8776
25+ ¥ 47.8776
50+ ¥ 47.0227
100+ ¥ 46.1677
250+ ¥ 46.1677
500+ ¥ 46.1677
库存: 113
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.43
