NANO102ZC2AN

产品分类: 微控制器(MCU)
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 1.8V~3.6V 32MHz 8KB FLASH 32KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 27 1 I2C,IrDA,LINbus,SPI,SmartCard,UART,USART A/D 2x12b 32bit ARM® Cortex®-M0 QFN-33 贴片安装
供应商型号: ZT-NANO102ZC2AN
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NANO102ZC2AN

NANO102ZC2AN概述

    NuMicro Nano102/112 Datasheet

    产品简介


    产品类型:NuMicro Nano102/112系列是超低功耗的32位微控制器,适用于各种电池供电的应用。
    主要功能:
    - 低电压范围:1.8V至3.6V
    - 超低功耗:运行模式下电流为150μA/MHz;掉电模式下电流为1.5μA(带实时时钟,内存保持);深度掉电模式下电流为650nA(内存保持)
    - 快速唤醒:从待机模式唤醒时间小于6μs
    - 支持ARM® Cortex™-M0核心,运行频率可达32MHz
    - 集成了实时时钟、12位逐次逼近寄存器模数转换器(SAR ADC)、比较器和多种高效率外设接口,如UART、SPI、I²C、GPIO和ISO-7816-3(用于智能卡)
    应用领域:
    - 可穿戴设备
    - 智能手表
    - 无线游戏控制器
    - 手持医疗设备
    - RFID读取器
    - 移动支付智能卡读取器
    - 安防报警系统
    - 智能家居电器
    - 无线温控器
    - 无线传感器节点设备(WSND)
    - 无线自动抄表系统(AMR)
    - 便携式无线数据采集器
    - 智能水、气、热量表

    技术参数


    | 参数 | 规格 |

    | 工作电压范围 | 1.8V 至 3.6V |
    | 运行频率 | 最高 32 MHz |
    | 内嵌Flash容量 | 16/32 Kbytes |
    | 内嵌SRAM容量 | 4/8 Kbytes |
    | 掉电模式电流 | 1.5μA(实时时钟开启,内存保持) |
    | 深度掉电模式电流 | 650nA(内存保持) |
    | 快速唤醒时间 | 小于6μs |

    产品特点和优势


    独特功能:
    - ARM® Cortex™-M0核心支持最高32MHz运行频率
    - 低电压范围和超低功耗,适合电池供电设备
    - 高效外设接口支持多种应用
    - 高集成度,包含丰富的外设和功能模块
    市场竞争力:
    - 纳米102基础线和纳米112液晶线提供全面的功能组合
    - 适合于多种应用场景,具有广泛的市场适用性

    应用案例和使用建议


    应用案例:
    - 在便携式医疗设备中,利用其低功耗和快速唤醒功能,实现持续监测功能
    - 在智能家居设备中,通过丰富的通信接口,实现多种控制和显示功能
    使用建议:
    - 在设计系统时,注意外设接口的配置,以充分利用其丰富的功能
    - 针对不同的应用场景,合理配置系统的工作模式以达到最佳功耗表现

    兼容性和支持


    兼容性:
    - 纳米102/112系列微控制器与各种通信标准(如UART、SPI、I²C)高度兼容
    支持信息:
    - 厂商提供了详细的开发文档和技术支持,包括软件库和开发工具

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何选择合适的产品型号? | 查看产品选型指南并根据具体应用需求选择合适的型号 |
    | 如何降低功耗? | 适当配置工作模式,减少不必要的外设活动 |

    总结和推荐


    总结:
    - NuMicro Nano102/112系列微控制器在低功耗和高集成度方面表现出色
    - 配备丰富的外设接口,能够满足多种应用场景的需求
    - 适合于电池供电设备、智能家居、工业控制等领域
    推荐:
    - 强烈推荐用于需要超低功耗和高性能集成的项目
    - 特别适用于医疗健康、智能家居、物联网(IoT)等相关领域
    通过上述分析,可以看出NuMicro Nano102/112系列是一款非常优秀的32位微控制器,其在低功耗和集成度方面有着出色的表现,非常适合各种电池供电设备和工业控制领域的应用。

NANO102ZC2AN参数

参数
速度 32MHz
核心处理器 ARM® Cortex®-M0
内核数 1
程序存储器类型 FLASH
程序存储器大小 32KB
最大时钟频率 -
电压-电源(Vcc/Vdd) 1.8V~3.6V
接口类型 I2C,IrDA,LINbus,SPI,SmartCard,UART,USART
振荡器类型 内部
EEPROM大小 -
数据总线宽度 32bit
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
I/O数量 27
最大工作供电电压 -
RAM大小 8KB
最小工作供电电压 -
数据转换器 A/D 2x12b

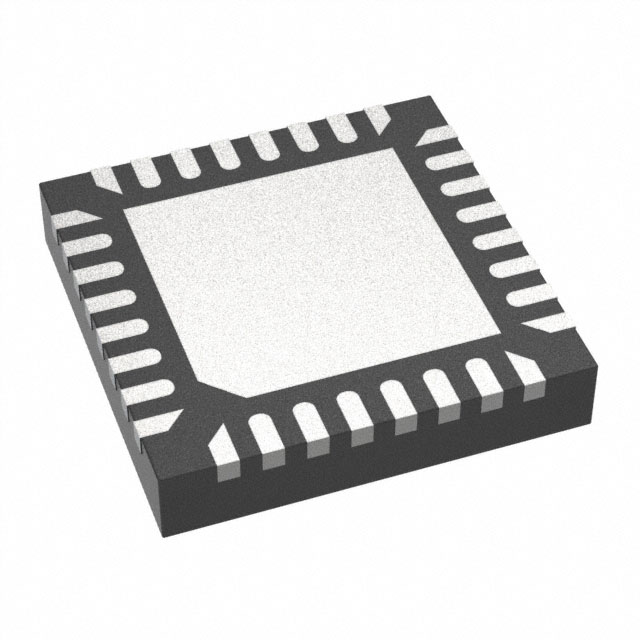

通用封装 QFN-33
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

NANO102ZC2AN数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 微控制器(MCU) NUVOTON TECHNOLOGY/台湾新唐科技 NANO102ZC2AN NANO102ZC2AN数据手册

NANO102ZC2AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0552 ¥ 17.2224
库存: 0
起订量: 32 增量: 490
交货地:
最小起订量为:1
合计: ¥ 0
