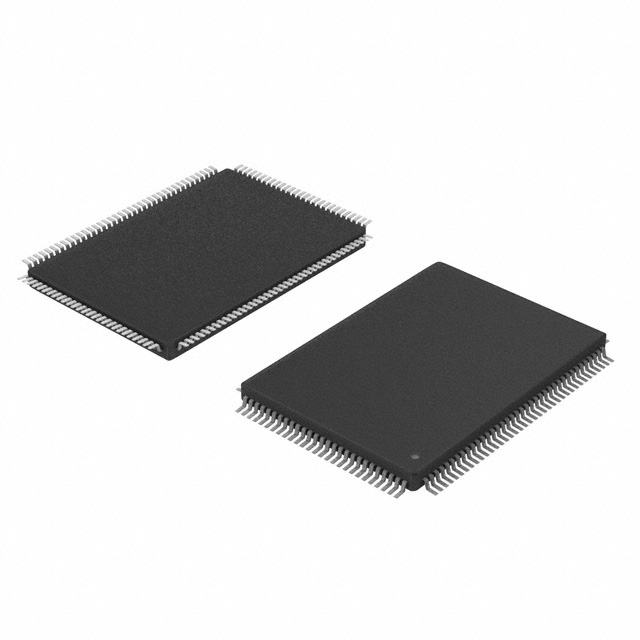

W83627DHG-PT

产品分类: 其他接口芯片
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: I/O Controller LPC Controller 128-Pin QFP
供应商型号: HAL-W83627DHG-PT
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 其他接口芯片 W83627DHG-PT

W83627DHG-PT概述

    W83627DHG-P/W83627DHG-PT 技术手册解析

    1. 产品简介


    W83627DHG-P/W83627DHG-PT 是一款由Nuvoton公司生产的高性能LPC I/O控制器。该产品主要应用于服务器、工作站及嵌入式系统中,提供多种接口,如LPC、FDC、并行端口、串行端口、红外接口、KBC接口、SPI、硬件监控接口、PECI接口、SST接口、ACPI接口以及SMBus接口。它不仅具备多通道的GPIO控制能力,还提供了温度传感器、风扇控制等多种监控功能,确保系统在各种环境下的稳定运行。

    2. 技术参数


    - 工作电压: 3.3V
    - 温度测量范围: -40°C至125°C
    - 温度精度: ±1°C
    - PWM输出频率配置: 多个可配置寄存器支持
    - GPIO接口: 支持多种功能引脚,包括GPIO-2到GPIO-6
    - 风扇控制: 支持多路PWM输出,最高可达8路风扇控制
    - 硬件监控: 包括温度、电压监测和风扇速度检测
    - 工作环境: 工作温度范围为0°C至70°C
    - 存储温度: -25°C至85°C

    3. 产品特点和优势


    - 多功能接口: 集成了多种接口,便于系统集成,降低了设计复杂度。
    - 高精度温度监测: 能够提供高精度的温度监测,确保系统稳定运行。
    - 灵活的GPIO配置: 多种GPIO接口提供了广泛的灵活性,适应不同应用场景。
    - 强大的监控功能: 包含电压、温度和风扇速度等多种监控功能,保证系统的可靠性。
    - 智能风扇控制: 支持SMART FANTM技术,可以根据系统负载动态调整风扇转速,提高能效。

    4. 应用案例和使用建议


    W83627DHG-P/W83627DHG-PT 在服务器和数据中心的应用非常广泛。例如,在大型数据中心中,它可以用于实时监控CPU和系统温度,通过动态调节风扇转速来保持系统冷却,从而延长硬件寿命。使用建议包括:
    - 温度监测: 定期检查温度传感器数据,确保温度在安全范围内。
    - 风扇控制: 使用SMART FANTM技术,根据系统负载自动调整风扇转速。
    - 故障检测: 监控中断状态寄存器,及时发现系统异常。

    5. 兼容性和支持


    W83627DHG-P/W83627DHG-PT 与大多数常见的LPC、SMBus和ACPI接口标准兼容。Nuvoton公司提供详细的文档和技术支持,包括参考设计、软件开发包(SDK)和社区论坛。这些资源可以帮助开发者快速上手,解决开发过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 温度传感器读数不准确
    - A: 检查温度传感器配置寄存器是否正确设置,确保温度传感器类型与系统匹配。
    - Q: 风扇控制失效
    - A: 确认PWM输出频率寄存器配置正确,检查风扇接线是否正常。
    - Q: 温度过高导致系统报警
    - A: 调整系统配置,适当降低温度阈值,增加散热措施。

    7. 总结和推荐


    W83627DHG-P/W83627DHG-PT 是一款高度集成且功能强大的LPC I/O控制器,适用于服务器和数据中心等复杂系统。其丰富的功能和高精度的监控能力使其在市场上具有较强的竞争力。对于需要高性能监控和控制能力的应用,推荐使用此产品。总体而言,W83627DHG-P/W83627DHG-PT 是一个值得信赖的选择。

W83627DHG-PT参数

参数
长*宽*高 20mm*14mm*2.72mm
通用封装 QFP-128
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 托盘

W83627DHG-PT数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 其他接口芯片 NUVOTON TECHNOLOGY/台湾新唐科技 W83627DHG-PT W83627DHG-PT数据手册

W83627DHG-PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
