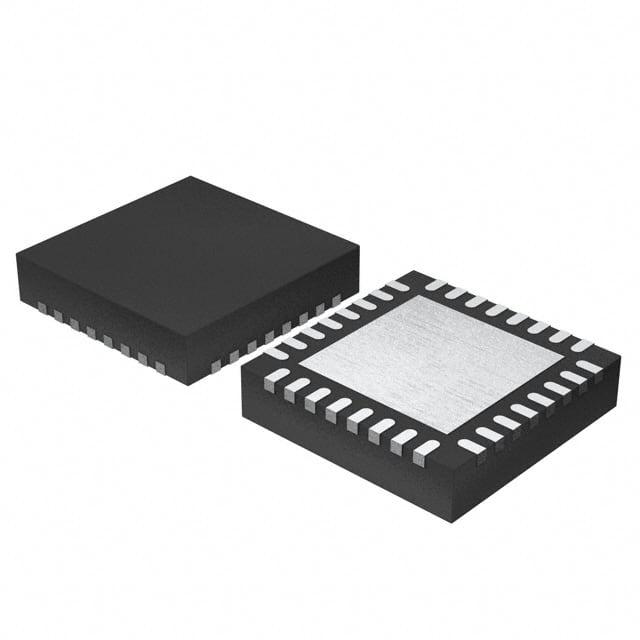

NAU8822LYG

产品分类: 编解码器
厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: 1 2.5V 3.6V QFN 贴片安装 5mm*5mm*730μm
供应商型号: ZT-NAU8822LYG
供应商: 海外现货
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 编解码器 NAU8822LYG

NAU8822LYG概述


    产品简介


    NAU8822L是一款低功耗、高音质的音频编解码器(CODEC),专为便携式及通用音频应用设计。它集成了高精度的24位立体声ADC(模数转换器)和DAC(数模转换器),并且集成了多种附加功能,以简化完整的音频系统解决方案的实现。这款芯片集成了扬声器驱动器、耳机驱动器、差分或立体线路输出驱动器,还集成了用于立体差分麦克风的前置放大器,显著减少了外部组件的需求。此外,它还包括一个分数PLL(锁相环),能够使用任何常见的系统时钟从8MHz到33MHz生成任意的音频采样率。

    技术参数


    NAU8822L的技术规格如下:
    - 模拟输入信号范围: 0Vrms 到 1.0Vrms
    - 信噪比 (SNR):
    - DAC: 94dB(加权“A”)
    - ADC: 90dB(加权“A”)
    - 集成BTL(桥接负载)扬声器驱动器: 可以驱动1W功率到8Ω负载
    - 集成耳机驱动器: 可以驱动40mW功率到16Ω负载
    - 数字接口: 支持PCM和I2S标准音频接口
    - 供电电压:
    - 模拟电源电压: 2.5V至3.6V
    - 数字核心电源电压: 1.7V至3.6V
    - 温度范围: -40°C 至 +85°C
    - 支持的采样率: 8kHz, 48kHz, 96kHz 和 192kHz

    产品特点和优势


    NAU8822L具有多项独特功能和优势,使其在市场上具备强大的竞争力。其主要特点包括:
    - 高精度24位立体声ADC和DAC,确保了卓越的音质表现。
    - 集成的BTL扬声器驱动器和耳机驱动器,能够直接驱动外部扬声器和耳机。
    - 集成的自动增益控制(ALC)和限幅功能,保证了信号处理的稳定性。
    - 集成的5频段均衡器和3D音效增强功能,提升了音频的听感体验。
    - 宽泛的工作温度范围,适合各种恶劣环境的应用需求。
    - 独特的数字信号处理能力,可以实现特定应用需求,如风噪声抑制和语音带增强。

    应用案例和使用建议


    NAU8822L广泛应用于个人媒体播放器、智能手机、导航设备、便携游戏机、摄像机、数码相机、便携电视和立体蓝牙耳机等产品中。根据其技术规格和特点,推荐在以下几种使用场景中使用:
    - 个人媒体播放器: 可通过内置的ALC和DRC功能优化音质。
    - 智能手机: 集成的双麦克风前置放大器便于实现立体声录音。
    - 便携游戏机: 支持低功耗模式,适合长时间电池使用。
    - 便携电视: 可通过集成的DSP功能实现高品质的音频输出。
    使用建议:
    - 在使用前,确保所有模拟输入引脚没有连接错误,避免不必要的干扰。
    - 合理配置软件控制模式,确保系统的灵活性和可扩展性。

    兼容性和支持


    NAU8822L支持多种标准音频接口(如PCM和I2S),并且可以通过SPI或I2C接口进行串行控制,使得其与大多数电子元器件和设备兼容。制造商提供详尽的技术支持和维护服务,包括参考设计、开发工具和应用指南等。

    常见问题与解决方案


    根据技术手册,以下是用户可能遇到的一些问题及其解决方案:
    - 问题: 设备无法正常启动。
    - 解决方案: 确认所有电源连接正确,并检查是否有未定义的复位状态。

    - 问题: 设备声音失真严重。
    - 解决方案: 检查ADC/DAC的增益设置,确认是否超出最大增益范围。

    - 问题: 设备出现过热现象。
    - 解决方案: 检查散热措施是否到位,适当降低工作负载以减少发热。

    总结和推荐


    总体来说,NAU8822L是一款多功能、高性能的音频编解码器,在便携式音频设备中表现优异。其具备卓越的音质、广泛的适用范围和灵活的配置选项,使其成为众多应用的理想选择。推荐在需要高性能音频处理能力和复杂音频功能的项目中使用。对于开发者和工程师来说,这款芯片提供了丰富的功能和灵活性,使得设计更加简单高效。

NAU8822LYG参数

参数
输入数量 -
输出数量 1
传播延迟时间 -
低电平输出电流 -
高电平输出电流 -
最大工作供电电压 3.6V
最小工作供电电压 2.5V
长*宽*高 5mm*5mm*730μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 托盘

NAU8822LYG数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 编解码器 NUVOTON TECHNOLOGY/台湾新唐科技 NAU8822LYG NAU8822LYG数据手册

NAU8822LYG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4457 ¥ 12.1153
库存: 0
起订量: 46 增量: 490
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
