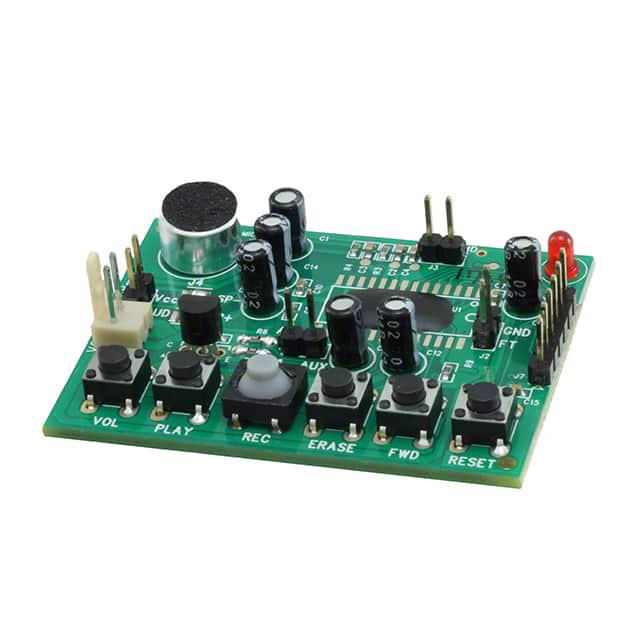

NC-ISD17240

厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述:
供应商型号: 816-NC-ISD17240-ND
供应商: Digi-Key
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 评估、开发板开发工具 NC-ISD17240

NC-ISD17240概述

    ISD-COB17xx 系列COB/Demo板技术手册

    1. 产品简介


    ISD-COB17xxx 是 ISD1700 系列的一款COB(Chip On Board)演示板。它集成了 ISD17xxx 芯片或者 SOIC 单元,主要用于展示 ISD1700 系列设备的功能和语音质量。根据不同型号,它可以提供从30秒到240秒的录音时间。默认情况下,采样频率为 8kHz,输出方式为 PWM 扬声器输出。这款产品广泛应用于电话机、对讲机和其他需要语音存储与回放的应用场合。

    2. 技术参数


    - 录音时间: 30s、40s、50s、60s、90s、120s、150s、180s、210s、240s
    - 采样频率: 默认为 8kHz,可通过调整 R5 的值来改变
    - 输出方式: PWM 扬声器输出,也可选择 AUD 输出(通过设置 J4 和 J8 跳线)
    - 电源要求: 支持外接电源,需注意正负极正确连接以避免损坏
    - 硬件接口: 配备 AnaIn、SPI 接口等
    - 尺寸: 54mm x 40mm
    - 工作温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    ISD-COB17xxx 系列产品的主要优势在于其灵活的操作模式和高度的集成度。可以通过简单的硬件连接实现多种操作,如录音、播放、擦除和音量调节。此外,其内置的多种语音质量展示功能使其成为研究和开发的首选工具。

    4. 应用案例和使用建议


    - 应用案例: 本产品适用于电话机、对讲机、安防系统中的语音存储模块等。
    - 使用建议:
    - 在使用时,确保电源连接正确,特别是要注意扬声器的极性。
    - 若要进行录音,按下 REC 按钮并对着麦克风讲话即可。录制完成后松开按钮即可停止录音。
    - 若要播放录音,只需按 PLAY 按钮一次。若想暂停播放,再次按 PLAY 按钮即可。
    - 若要修改录音的采样频率,可以调整 R5 的阻值。具体阻值请参考技术手册。

    5. 兼容性和支持


    ISD-COB17xxx 支持多种语音编码标准,可通过调整 R5 的值来更改采样频率。与各种常见的音频接口(如 SPI)兼容。厂商提供了详尽的技术支持文档和用户手册,便于用户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题: 录制时没有声音。
    - 解决办法: 检查麦克风是否连接正确且没有损坏;检查录音按钮是否正常工作。
    - 问题: 播放时声音异常。
    - 解决办法: 检查扬声器是否正确连接且无损坏;检查播放按钮是否正常工作。
    - 问题: 无法擦除录音。
    - 解决办法: 确认录音已被正确录制且在播放模式下才能擦除;多次尝试按 ERASE 按钮。

    7. 总结和推荐


    ISD-COB17xxx 系列COB演示板具有良好的语音质量和丰富的功能,是一款非常实用的工具。对于需要进行语音存储和播放的开发者和研究人员来说,它是一个非常不错的选择。无论是从技术参数还是实际应用效果来看,该系列产品都表现出了优异的性能。综上所述,我强烈推荐此产品用于语音相关项目的开发和测试。

NC-ISD17240参数

参数
零件状态 在售
包装方式 散装

NC-ISD17240数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 评估、开发板开发工具 NUVOTON TECHNOLOGY/台湾新唐科技 NC-ISD17240 NC-ISD17240数据手册

NC-ISD17240封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.295 ¥ 129.2428
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 129.24
