NE-ISD1700

厂牌: NUVOTON TECHNOLOGY/台湾新唐科技
产品描述: Eval Board for 1700 Series
供应商型号: 816-NE-ISD1700-ND
供应商: Digi-Key
标准整包数: 1
NUVOTON TECHNOLOGY/台湾新唐科技 评估、开发板开发工具 NE-ISD1700

NE-ISD1700概述


    产品简介

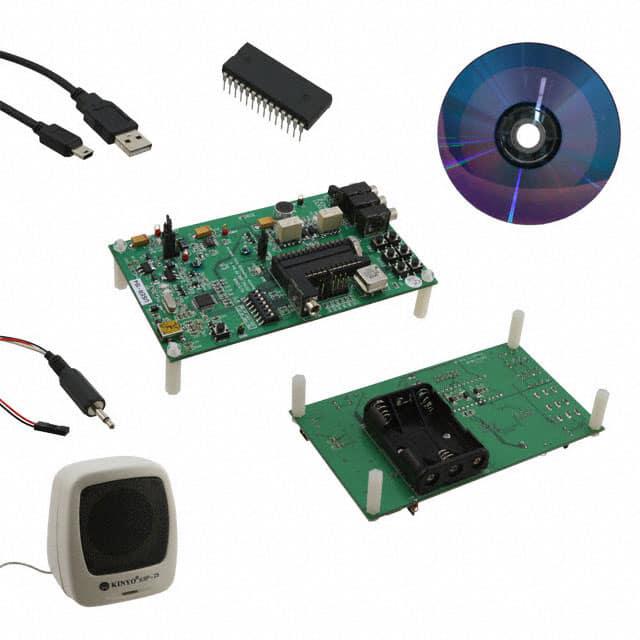

    Winbond ISD17xx ChipCorder® 评测系统
    Winbond ISD17xx ChipCorder® 评测系统旨在通过PC机的USB端口实时评估Winbond ISD17xx ChipCorder® 集成电路的所有操作功能。该系统结合灵活易用的软件及 ISD7XXUSB-PB 评估板,为 ISD17xx 系列提供一个完整的评估平台。此外,该系统还可作为单个插槽的写入/编程工具。

    技术参数


    - 支持的产品型号:
    - ISD1730
    - ISD1740
    - ISD1750
    - ISD1760
    - ISD1790
    - ISD17120
    - ISD17150
    - ISD17180
    - ISD17210
    - ISD17240
    - 操作模式:
    - 按钮模式(电池供电独立运行)
    - SPI 模式(USB 控制)
    - 支持的SPI命令:
    - 所有17xx系列的SPI命令
    - 内存管理:
    - 支持基于 ISD1700 的循环内存管理
    - 其他特性:
    - 支持批量编程
    - 可以在图形块图上显示所有可能的输入/输出路径

    产品特点和优势


    - 多功能接口:
    该评测系统提供了主操作面板和配置面板两种控制方式,使用户能够方便地进行各种操作。
    - 直观的操作界面:
    所有的图形用户界面控件都有详细的提示说明,使得用户能够快速理解和使用各项功能。
    - 内存使用可视化:
    主面板右侧的画布窗口可以显示当前芯片的内存使用情况,记录/播放指针的位置和设备ID。这有助于用户更好地了解和管理内存资源。
    - 批处理编程:
    用户可以通过配置面板上的批量编程选项卡添加多个WAV文件,系统会自动计算所需的行数并烧录到芯片中。

    应用案例和使用建议


    应用案例:
    - 在嵌入式音频播放系统中,ISD17xx ChipCorder® 评测系统可用于验证音频播放的功能。
    - 在需要独立工作的应用场合中,例如语音记录仪或智能家居系统,可以利用按钮模式实现独立运行。
    使用建议:
    - 在使用该评测系统时,建议先仔细阅读用户手册和应用指南,确保正确连接硬件并理解各个设置项的作用。
    - 利用配置面板中的批量编程功能,可以简化多文件的烧录过程,提高开发效率。

    兼容性和支持


    兼容性:
    - 该评测系统兼容所有 ISD17xx 系列的设备型号。
    - 支持通过 USB 端口与 PC 连接,适用于多种不同的开发环境。
    厂商支持:
    - 随附的CD光盘包含应用程序软件、用户指南以及参考设计的原理图,便于用户进行深入学习和二次开发。
    - Winbond公司提供了技术支持,可以在需要时寻求帮助。

    常见问题与解决方案


    - 问题1:如何连接评测系统与PC?
    - 解决方案:使用附带的USB电缆将评测系统连接到PC的USB端口。确保设备被识别并安装相应的驱动程序。

    - 问题2:为什么某些配置设置不起作用?
    - 解决方案:检查USB连接是否正常,重启评测系统后再次尝试更改配置。如果问题依旧存在,请联系技术支持团队。
    - 问题3:如何批量烧录WAV文件?
    - 解决方案:在配置面板中选择批量编程选项卡,添加需要烧录的WAV文件,然后点击“烧录”按钮。系统会自动计算所需行数并烧录到指定地址。

    总结和推荐


    综合评估:
    Winbond ISD17xx ChipCorder® 评测系统是一个功能强大且易于使用的评估工具,适用于多种音频存储和播放应用。它不仅提供了全面的操作界面和配置选项,还支持多种设备型号和操作模式,极大地提高了开发效率和灵活性。
    推荐意见:
    鉴于其卓越的功能和广泛的适用性,强烈推荐给从事音频产品开发的专业人士和爱好者。无论是初学者还是经验丰富的工程师,都可以从这个评测系统中受益匪浅。

NE-ISD1700参数

参数
零件状态 在售
包装方式 盒装

NE-ISD1700数据手册

厂牌 PDF简要描述 下载
NUVOTON TECHNOLOGY/台湾新唐科技 评估、开发板开发工具 NUVOTON TECHNOLOGY/台湾新唐科技 NE-ISD1700 NE-ISD1700数据手册

NE-ISD1700封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 193.0552 ¥ 1615.6307
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1615.63
直接购买
加入购物车
