NRF7002-EK

产品分类: 蓝牙芯片
产品描述:
供应商型号: AV-S-NORNRF7002EK
供应商: Avnet
标准整包数: 1
NORDIC SEMICONDUCTOR 蓝牙芯片 NRF7002-EK

NRF7002-EK概述

    # nRF7002 EK 电子元器件技术手册

    产品简介

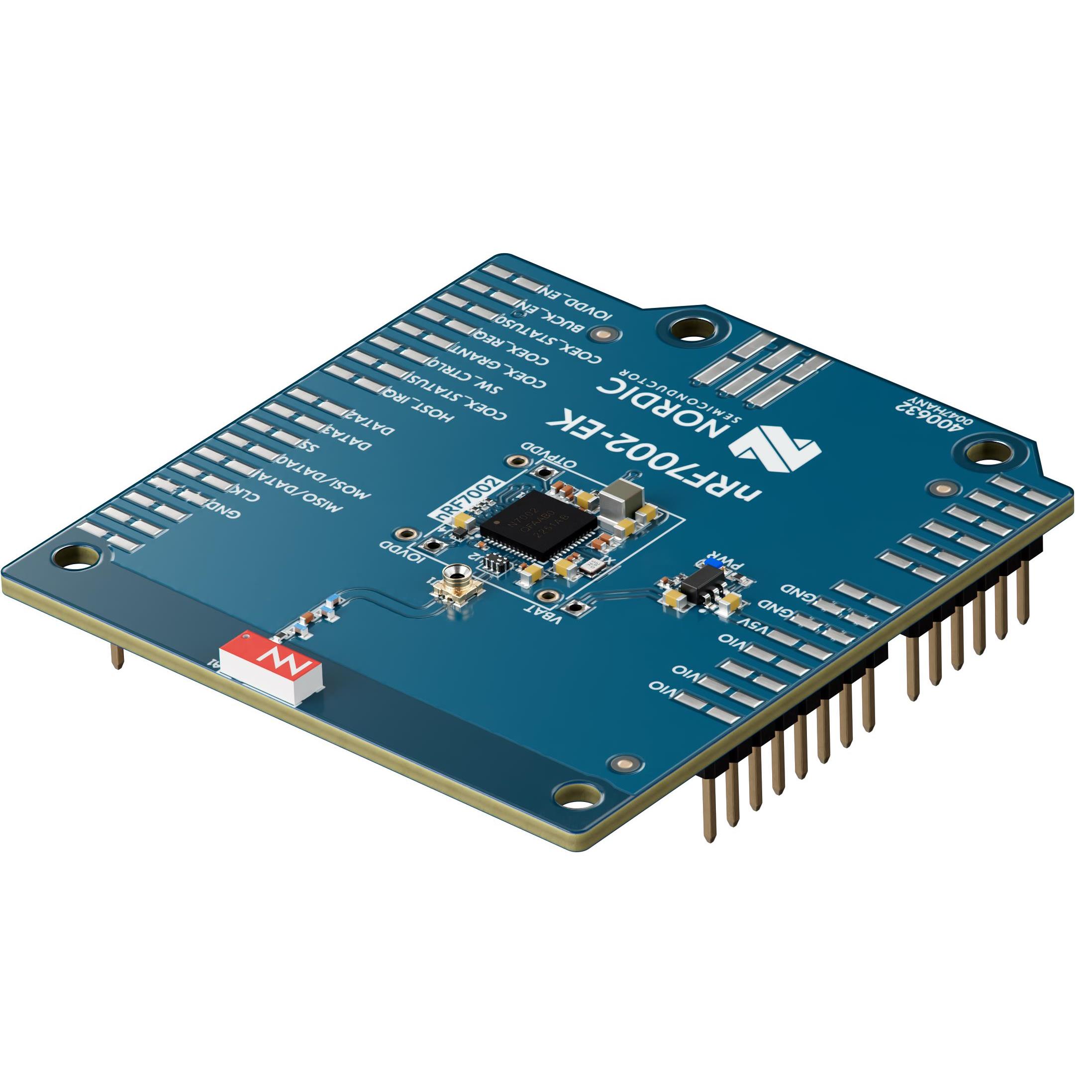

    nRF7002 EK是一款适用于物联网(IoT)应用的评估套件,采用Arduino屏蔽板形式。它集成了nRF7002 Wi-Fi伴侣集成电路(IC),旨在提供低功耗的Wi-Fi 6连接能力。这款套件可与Nordic的其他开发工具包(如nRF52840 DK、nRF5340 DK和nRF9160 DK)配合使用,方便用户快速评估和集成低功耗Wi-Fi 6功能。nRF7002设计用于无缝集成到多协议SoC(如Nordic的nRF52和nRF53系列)以及蜂窝物联网SiP(如nRF91系列)中。
    主要功能
    - Wi-Fi 6伴侣IC:支持2.4 GHz和5 GHz双频段。
    - 低功耗与安全:为物联网应用提供低功耗和安全的Wi-Fi连接。
    - 理想共存性:与蓝牙低功耗(BLE)、Thread和Zigbee等其他无线协议无缝共存。
    - 目标唤醒时间(TWT):通过更高效的时间管理来延长电池寿命。
    - 接口支持:支持SPI和QSPI通信接口。
    - Wi-Fi 6 Station (STA):支持802.11a/b/g/n/ac/ax标准。
    - 空间流与信道带宽:单个空间流(1 SS),20 MHz信道带宽。
    - 调制与传输速率:64 QAM调制,物理层吞吐量达到86 Mbps。
    - OFDMA与BSS色彩化:支持上行和下行OFDMA技术及BSS色彩化技术。
    - 应用广泛:适用于资产跟踪、智能城市与农业、智能家居、工业传感器和穿戴医疗设备等多种应用。

    技术参数


    | 参数 | 规格 |

    | 频段 | 2.4 GHz和5 GHz |
    | 数据传输速率 | 86 Mbps(物理层吞吐量) |
    | 调制 | 64 QAM |
    | 信道带宽 | 20 MHz |
    | 支持标准 | 802.11a/b/g/n/ac/ax |
    | 空间流 | 单一空间流(1 SS) |
    | 接口 | SPI/QSPI |

    产品特点和优势


    nRF7002 EK的主要特点是其低功耗和多功能性,支持Wi-Fi 6标准并提供高性能的数据传输。该产品能够无缝集成到多种多协议系统中,使得蓝牙低功耗、Thread和Zigbee等协议可以与Wi-Fi共存。此外,目标唤醒时间(TWT)技术有助于延长设备的电池寿命,提高能效。

    应用案例和使用建议


    nRF7002 EK非常适合用于各种物联网应用,例如智能家居设备、工业传感器、穿戴式设备等。这些设备需要强大的Wi-Fi连接以确保稳定的数据传输。为了更好地利用nRF7002 EK的功能,建议开发者先阅读手册中的示例代码和指南,了解如何将该套件集成到现有项目中。同时,使用模拟和测试模式进行初步调试,可以帮助识别潜在问题并进行优化。

    兼容性和支持


    nRF7002 EK可与Nordic的多个开发工具包(如nRF52840 DK、nRF5340 DK和nRF9160 DK)配合使用。这使开发人员能够在多协议环境中轻松实现Wi-Fi和蜂窝网络的结合。Nordic公司提供了全面的支持文档和技术服务,以帮助用户解决开发过程中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法连接到Wi-Fi网络 | 检查配置文件是否正确,确认无线信号强度 |
    | 发送数据速率过低 | 尝试更新固件版本,检查外部干扰因素 |
    | 设备电池寿命短 | 开启TWT功能,减少不必要的无线传输 |

    总结和推荐


    综上所述,nRF7002 EK是一款功能强大且易于使用的评估套件,特别适合于希望快速实现低功耗Wi-Fi 6连接的开发者。其广泛的应用范围和与其他开发工具包的良好兼容性使其成为物联网领域的理想选择。强烈推荐给对低功耗Wi-Fi解决方案感兴趣的工程师和开发者。

NRF7002-EK参数

参数
范围 -
最大工作频率 -
最小工作供电电压 -
最大工作供电电压 -
ISM带宽 -
最小工作频率 -
支持协议 -
最大数据速率 -
接口类型 -
典型灵敏度 -
包装方式 盒装

NRF7002-EK厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

NRF7002-EK数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 蓝牙芯片 NORDIC SEMICONDUCTOR NRF7002-EK NRF7002-EK数据手册

NRF7002-EK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 20.61 ¥ 182.3989
27+ $ 20.4308 ¥ 180.8129
库存: 16
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 1641.59
