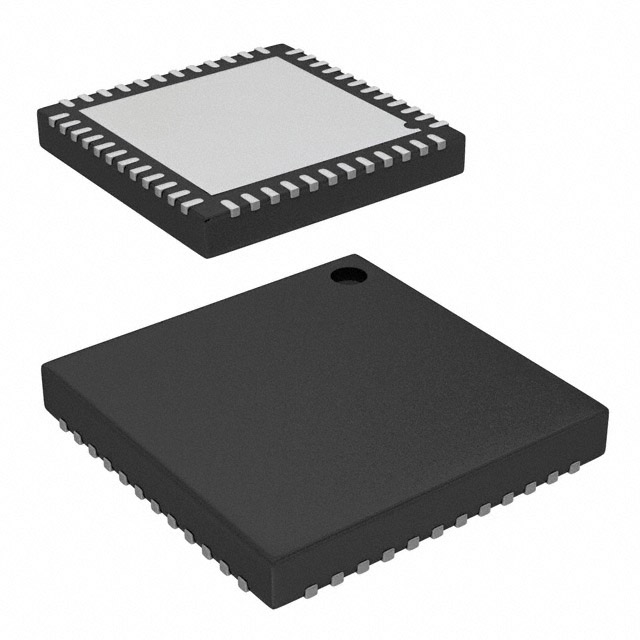

NRF24LE1-F16Q48-R7

产品分类: 无线收发芯片
产品描述: 0dBm 6.8mA~11.1mA General ISM > 1GHz 12.4mA~13.3mA GFSK 3.6V 2Mbps I²C,JTAG,SPI,UART 94dBm 1.9V QFN 贴片安装 7mm*7mm*830μm
供应商型号: ZT-NRF24LE1-F16Q48-R7
供应商: 海外现货
标准整包数: 1
NORDIC SEMICONDUCTOR 无线收发芯片 NRF24LE1-F16Q48-R7

NRF24LE1-F16Q48-R7概述

    nRF24LE1 Ultra-Low Power Wireless System On-Chip Solution

    产品简介


    nRF24LE1 是一款超低功耗无线系统级芯片(SoC),专为需要高效、可靠无线通信的应用而设计。它结合了高性能的射频(RF)收发器和增强型8051兼容微控制器,具有多种功能和高度灵活性,适用于计算机外围设备、智能家居设备、运动和健康监测等多种应用。

    技术参数


    - 无线收发器:nRF24L01+ 支持 250 kbps、1 Mbps 和 2 Mbps 的空中数据率。
    - 微控制器:8051 兼容,具有 16 KB 程序存储器(片上 Flash)和 1 KB 数据存储器(片上 RAM)。
    - 非易失性数据存储器:512 字节(标准版本),另有 1 KB 非易失性数据存储器(高耐久版本)。
    - 硬件加速器:集成AES加密加速器,以及16-32位乘法/除法协处理器。
    - 模拟数字转换器(ADC):6-12位ADC。
    - 电源模式:支持多种电源模式,从超低功耗到高效活动模式。
    - 封装:4×4 mm QFN24、5×5 mm QFN32 和 7×7 mm QFN48 三种封装形式。
    - 调试支持:支持硬件调试。
    - 固件升级:硬件支持固件升级。

    产品特点和优势


    - 超低功耗:提供多种低功耗模式,适用于电池供电设备。
    - 高速数据处理:强大的计算能力和高效的ADC支持。
    - 高度集成:将RF收发器和MCU集成在一个芯片上,减少外部元件数量。
    - 硬件安全支持:内置AES加密硬件加速器,保证数据传输的安全性。
    - 兼容性强:支持多种接口标准,如SPI,易于与其他系统整合。

    应用案例和使用建议


    - 应用案例:
    - 计算机外围设备:鼠标、键盘、遥控器、游戏设备。
    - 远程控制:音频/视频设备、娱乐中心、家用电器。
    - 货物追踪和监控:主动式RFID标签、传感器网络。
    - 安全系统:支付、报警、访问控制。
    - 健康与运动:手表、微型电脑、传感器。
    - 遥控玩具。
    - 使用建议:
    - 在选择封装时,根据实际应用的尺寸需求来选择合适的封装形式。
    - 利用硬件调试功能,确保固件升级过程中的一致性和可靠性。
    - 根据应用环境的复杂程度,选择不同类型的ADC以满足精度要求。

    兼容性和支持


    - 兼容性:nRF24LE1 支持多种通信协议和接口标准,如SPI,使其可以轻松集成到不同的电子设备中。
    - 支持与维护:Nordic Semiconductor ASA 提供详细的文档和技术支持,包括产品规格书、参考设计和开发工具。

    常见问题与解决方案


    - 问题1:如何进行固件升级?
    - 解决方案:通过硬件调试接口,利用专用工具进行固件升级。
    - 问题2:如何实现低功耗模式?
    - 解决方案:配置相关寄存器,进入所需的低功耗模式。
    - 问题3:如何配置ADC精度?
    - 解决方案:通过配置ADC相关的寄存器,设置所需的采样率和分辨率。

    总结和推荐


    综上所述,nRF24LE1 是一款集成了高性能RF收发器和8051微控制器的超低功耗无线系统级芯片,具备卓越的计算能力、高精度ADC和多样的电源管理模式。特别适合于需要高效、可靠的无线通信的应用。其多功能性和易于集成的特点使其在市场上具有很强的竞争力。因此,强烈推荐在设计具有无线通信功能的产品时采用此产品。

NRF24LE1-F16Q48-R7参数

参数
调制方式 GFSK
射频系列/标准 General ISM > 1GHz
最小工作频率 -
典型供电电流 -
典型灵敏度 94dBm
最小工作供电电压 1.9V
支持协议 -
最大工作频率 -
接收电流 12.4mA~13.3mA
最大数据速率 2Mbps
传输电流 6.8mA~11.1mA
接收机数量 -
接口类型 I²C,JTAG,SPI,UART
典型输出功率 0dBm
最大工作供电电压 3.6V
发送机数量 -
模块/芯片分类 -
长*宽*高 7mm*7mm*830μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRF24LE1-F16Q48-R7厂商介绍

Nordic Semiconductor是一家挪威的半导体公司,专注于为物联网(IoT)和无线连接市场提供低功耗、高性能的无线系统芯片(SoCs)和相关软件解决方案。公司成立于1983年,总部位于奥斯陆。

Nordic Semiconductor的主营产品主要分为以下几类:
1. 低功耗蓝牙(Bluetooth Low Energy, BLE)SoCs:适用于可穿戴设备、智能家居、医疗健康等领域。
2. 2.4 GHz无线SoCs:适用于无线音频、遥控器、无线传感器等应用。
3. ANT+和ANT协议SoCs:主要用于运动和健身追踪设备。
4. Thread和Zigbee协议SoCs:适用于智能照明、智能建筑等物联网应用。
5. 蜂窝物联网(LTE-M/NB-IoT)SoCs:适用于需要远程通信能力的物联网设备。

Nordic Semiconductor的优势在于:
1. 低功耗技术:其SoCs在业界以低功耗著称,有助于延长电池寿命。
2. 强大的开发工具和软件支持:提供全面的软件开发工具包(SDKs)和开发板,简化开发过程。
3. 灵活性和可扩展性:产品线覆盖多种无线协议,满足不同应用需求。
4. 快速上市:Nordic Semiconductor的产品和解决方案有助于客户快速将产品推向市场。

NRF24LE1-F16Q48-R7数据手册

厂牌 PDF简要描述 下载
NORDIC SEMICONDUCTOR 无线收发芯片 NORDIC SEMICONDUCTOR NRF24LE1-F16Q48-R7 NRF24LE1-F16Q48-R7数据手册

NRF24LE1-F16Q48-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
