822B010-273L701

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 10pin Brass 8A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-822B010-273L701
供应商: 期货订购
标准整包数: 18

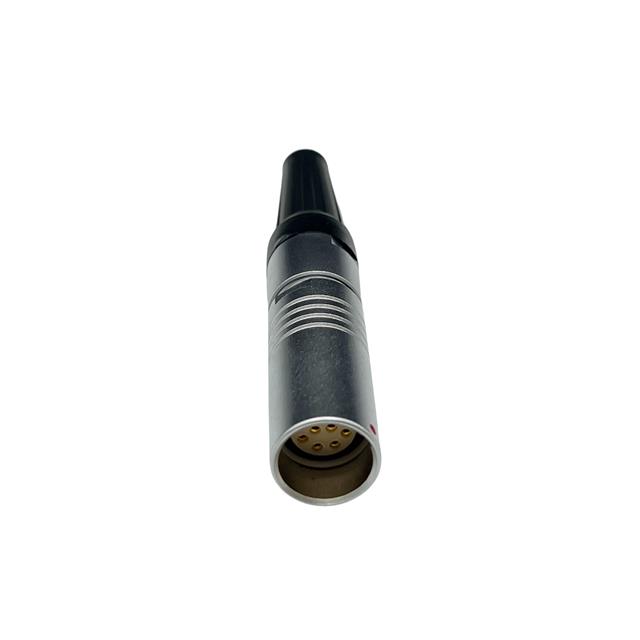

NORCOMP 圆形连接器 822B010-273L701

822B010-273L701概述

    电子元器件产品技术手册解析

    产品简介


    本产品为NorComp公司的QUIK-LOQ系列,是一种用于电缆连接的女性接口(Female Connector),并采用螺钉固定方式(Cable Mount)。它广泛应用于电气设备、工业自动化控制设备等领域,特别是在需要频繁插拔连接且对机械耐用性和电气性能有较高要求的场合。

    技术参数


    - 型号标识: 822BYYY-273LYY1
    - 针位数: 可选2至28个位置
    - 导线最大规格:
    - 2针位:16AWG(25Amp最大)
    - 3针位:18AWG(17Amp最大)
    - 4针位:20AWG(15Amp最大)
    - 6针位:20AWG(12Amp最大)
    - 8针位:22AWG(10Amp最大)
    - 10针位:22AWG(8Amp最大)
    - 12针位:24AWG(7Amp最大)
    - 14针位:24AWG(6.5Amp最大)
    - 16针位:24AWG(6Amp最大)
    - 19针位:24AWG(5Amp最大)
    - 26针位:28AWG(2Amp最大)
    - 接触电阻: 3-10毫欧姆不等,根据针位不同而变化
    - 测试电压: 1150-2400伏特不等
    - 工作电压: 315-800伏特不等
    - 环境温度范围: -40°C至+200°C
    - 抗冲击力: 最大扭力2.5Nm(22.1英寸磅)

    产品特点和优势


    - 高耐久性: 高达5000次循环使用寿命,适用于严苛工作环境
    - 优良的电气特性: 接触电阻低,确保电力传输效率
    - 抗电磁干扰能力强: 屏蔽性能优异,屏蔽效能达75dB@10MHz及40dB@1GHz
    - 环境适应性强: 能在-40°C到+200°C温度范围内稳定工作
    - 安装简便: 螺钉式固定,便于拆装

    应用案例和使用建议


    - 工业控制: 常见于工厂自动生产线的控制系统中,用于可靠的数据信号传输
    - 汽车电子: 作为车载电子系统的一部分,提供高效能的电力和信号连接
    - 通信设备: 在通信基站等场合使用,保障稳定的信号传输
    使用建议: 在使用过程中,建议注意接触点清洁以保证最佳电气连接效果;同时在极端环境下使用时,应定期检查产品的机械强度及电气特性。

    兼容性和支持


    该系列产品与多种标准尺寸和类型的电线兼容。NorComp公司提供全面的技术支持和保修服务,确保客户能够顺利安装和使用该产品。

    常见问题与解决方案


    - 问题: 安装后接触不良
    - 解决方法: 检查导线与插座之间的接触是否紧密,必要时可重新调整扭力值。

    - 问题: 接触电阻偏高
    - 解决方法: 清理插座和导线接触点上的污垢和氧化层,确保良好的金属接触。

    总结和推荐


    综上所述,NorComp公司的QUIK-LOQ系列电缆连接器是一款在工业控制、汽车电子和通信设备等众多领域表现卓越的产品。凭借其高耐久性、优良电气特性和强大的环境适应能力,它在市场中具有很强的竞争力。强烈推荐给需要高可靠性连接解决方案的客户。

822B010-273L701参数

参数
端接 焊盘
额定电流 8A
外壳材料 Brass
针脚数 10pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色,黑色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

822B010-273L701厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

822B010-273L701数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 822B010-273L701 822B010-273L701数据手册

822B010-273L701封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ ¥ 453.6144
180+ ¥ 405.4928
504+ ¥ 365.5623
2000+ ¥ 329.4857
库存: 3600
起订量: 36 增量: 18
交货地:
最小起订量为:36
合计: ¥ 16330.11
