首页  >  产品百科  >  8P1P00717BRL421

8P1P00717BRL421

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 7pin Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC) 6A 金 灰色,红色 导线安装,自由悬挂,通孔安装
供应商型号: Q-8P1P00717BRL421
供应商: 期货订购
标准整包数: 18

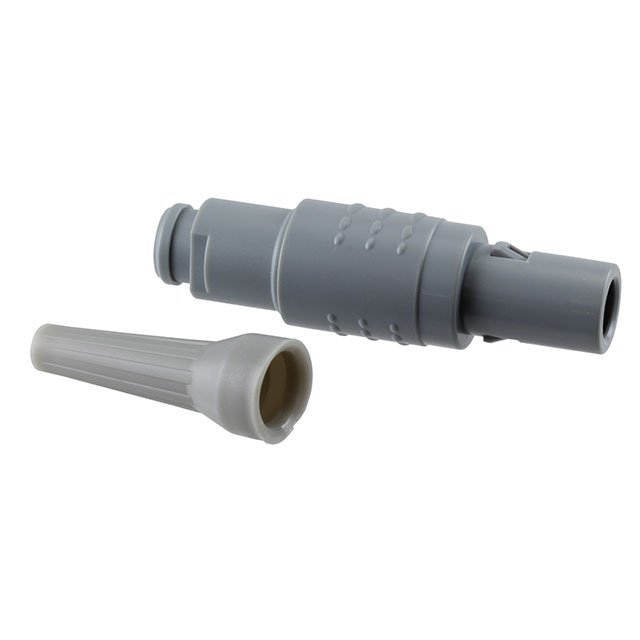

NORCOMP 圆形连接器 8P1P00717BRL421

8P1P00717BRL421概述

    电子元器件技术手册:QUIK-LOQ 电缆连接器

    产品简介


    QUIK-LOQ是一款高性能的电缆连接器,专为各种严苛的工业和商业应用设计。该连接器为金属压接型,采用塑料外壳,具有可选的防护套。其主要功能在于提供快速可靠的电气连接,适用于多种应用场景,如工业自动化设备、通信系统、仪器仪表及家用电器等。

    技术参数


    - 外壳材料: ABS+PC
    - 颜色: 灰色
    - 电缆防护套: 聚氨酯热塑性材料
    - 接触点材料: 铜合金
    - 接触镀层: 7μ"金镀层(覆盖196μ"镍)
    - 绝缘体材料: PPS(耐高温)
    - 接触电阻:
    - 5mΩ(8-14位)
    - 6mΩ(5-7位)
    - 7.5mΩ(3-4位)
    - 10mΩ(2-9位)
    - 测试电压: 850V - 1200V
    - 工作电压: 200V - 400V
    - 机械寿命: 2000次
    - 操作温度范围: -20°C 至 +120°C
    - 处理温度: 260°C,持续5秒
    - 最大扭矩值: 0.5Nm (4.4 in/lbs)
    - 防护等级: IP50

    产品特点和优势


    - 快速安装: 设计用于快速而可靠地安装电缆,提高工作效率。
    - 高可靠性: 接触电阻低且测试电压高,确保稳定的电气连接。
    - 耐用性: 经过2000次循环测试,适用于恶劣环境。
    - 环保: 符合RoHS标准,无有害物质。

    应用案例和使用建议


    应用案例:
    - 在自动化控制系统中,QUIK-LOQ连接器可以用于传感器与控制器之间的连接。
    - 在通信系统中,可以用于不同模块之间的连接,以实现稳定的数据传输。

    使用建议:
    - 在选择合适的QUICK-LOQ型号时,需根据具体的应用需求选择不同位数的连接器。
    - 在安装过程中,建议使用适当的工具以确保连接器与电缆之间的紧密配合,从而减少接触电阻。

    兼容性和支持


    QUICK-LOQ连接器的设计确保了广泛的兼容性,能够与大多数标准电缆规格兼容。制造商提供了详尽的技术支持,包括详细的安装指南和售后服务。

    常见问题与解决方案


    - 问题: 安装时出现接触不良。
    - 解决方案: 检查连接器与电缆的接口是否完全对齐,并确保使用适当的扭矩值进行紧固。
    - 问题: 测试时接触电阻高于预期。
    - 解决方案: 重新安装并确保连接器和电缆没有灰尘或污染物干扰。

    总结和推荐


    总体而言,QUICK-LOQ是一款设计精良、性能卓越的电缆连接器。其高可靠性、易安装的特点使其在多个应用领域内表现出色。对于需要稳定电气连接的应用场合,推荐选用QUICK-LOQ连接器。

8P1P00717BRL421参数

参数
额定电流 6A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC)
针脚数 7pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 灰色,红色
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

8P1P00717BRL421厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

8P1P00717BRL421数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 8P1P00717BRL421 8P1P00717BRL421数据手册

8P1P00717BRL421封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ ¥ 109.242
180+ ¥ 97.5999
504+ ¥ 88.0252
2000+ ¥ 79.2626
库存: 3600
起订量: 36 增量: 18
交货地:
最小起订量为:36
合计: ¥ 3932.71
