8P1P01417NNL621

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 14pin Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC) 3A 金 灰色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-8P1P01417NNL621
供应商: 期货订购
标准整包数: 18

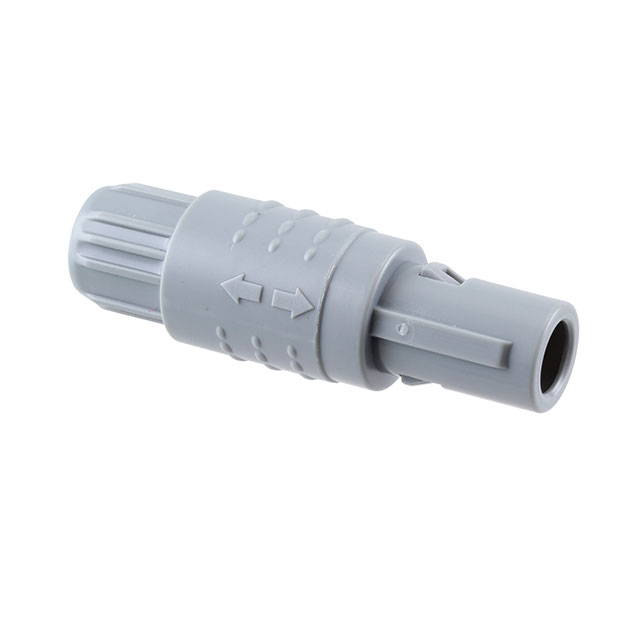

NORCOMP 圆形连接器 8P1P01417NNL621

8P1P01417NNL621概述


    产品简介


    产品名称:QUIK-LOQ 连接器(型号:8P1P YYY 1 7 N YL YY 1)
    产品类型:公头连接器,带电缆安装式塑料外壳
    主要功能:提供快速可靠的连接解决方案,适用于多种电子产品和系统。
    应用领域:广泛应用于消费电子、通信设备、工业自动化、医疗仪器等领域。

    技术参数


    | 参数类型 | 描述 |

    | 材料 | 外壳:ABS+PC;颜色:灰色 |
    | 接触材料 | 铜合金,7微英寸金镀层,镍底涂层 |
    | 绝缘体 | PPS(高温) |
    | 连接稳定性 | 2000次插拔周期 |
    | 工作温度范围 | -20°C 至 +120°C |
    | 最大扭矩 | 0.5 Nm [4.4 in/lbs] |
    | 防护等级 | IP50 |
    | 接触电阻 | ≤10 mΩ |
    | 测试电压 | 600V 至 1200V |
    | 工作电压 | 200V 至 400V |
    | 适用导线直径 | 2.20 mm 至 6.00 mm |
    | 最大电流 | 2A 至 10A |
    | 针数 | 2 位至 14 位 |

    产品特点和优势


    1. 高可靠性:2000次插拔周期确保长期稳定运行。
    2. 宽工作温度范围:可在极端环境中可靠工作,适应-20°C至+120°C的工作温度。
    3. 良好的防护性能:达到IP50防护等级,能够防尘且有一定的防水能力。
    4. 兼容性强:支持多种规格导线直径,可满足不同应用需求。
    5. 低接触电阻:≤10 mΩ的接触电阻保证信号传输的高效率。

    应用案例和使用建议


    应用场景:
    - 适用于消费电子产品如智能手机、平板电脑的内部连接。
    - 适用于通信设备中的高速数据传输接口。
    - 在工业自动化设备中用于控制系统之间的连接。
    - 在医疗仪器中实现信号的稳定传输。
    使用建议:
    - 在安装过程中确保接头牢固锁定,避免因松动而导致接触不良。
    - 在高温环境下使用时,注意监控连接器的温度变化,确保其在正常工作范围内。
    - 定期检查连接器的物理状态,及时更换磨损严重的部件,以保持最佳性能。

    兼容性和支持


    - 本产品适用于各种标准规格的电缆和导线,具体支持的规格见技术手册。
    - 厂商提供详细的技术支持和售后服务,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查接头是否完全锁紧 |
    | 接触电阻过高 | 更换新的连接器或重新清洁触点 |
    | 温度过高导致故障 | 确保在规定的工作温度范围内使用 |
    | 无法插入导线 | 检查导线直径是否符合要求 |

    总结和推荐


    综上所述,QUIK-LOQ 连接器以其高可靠性、宽工作温度范围和良好的防护性能成为市场上的一款优秀产品。无论是在消费电子、通信设备还是工业自动化领域,其卓越的性能和广泛的适用性都为其赢得了广泛的应用。因此,我们强烈推荐这款产品用于各类电子产品和系统的连接解决方案。

8P1P01417NNL621参数

参数
颜色 灰色,黑色
端接 焊盘
额定电流 3A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC)
针脚数 14pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

8P1P01417NNL621厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

8P1P01417NNL621数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 8P1P01417NNL621 8P1P01417NNL621数据手册

8P1P01417NNL621封装设计

查看详情并下载
Symbol
Footprint
3D Model
