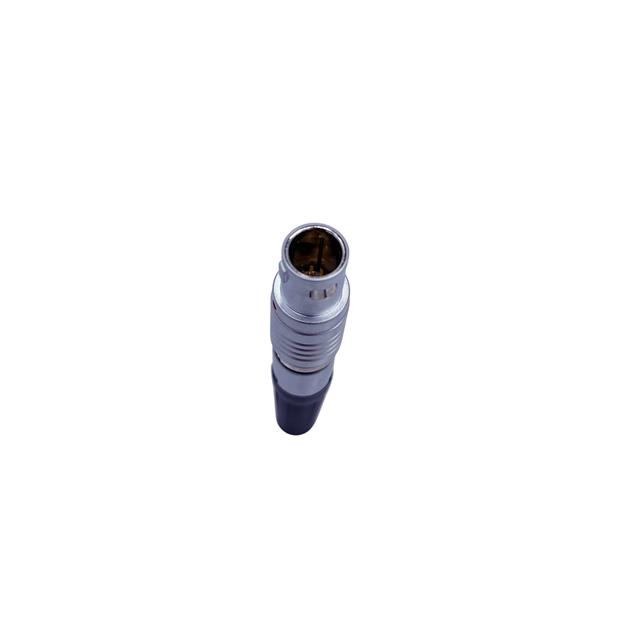

821B008-173L701

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 8pin Brass 5A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-821B008-173L701
供应商: 期货订购
标准整包数: 18
NORCOMP 圆形连接器 821B008-173L701

821B008-173L701概述


    产品简介


    本文介绍的是NorComp公司的QUIK-LOQ系列电子元器件,这是一款适用于电缆连接的公头组件,具有多种位置选项以适应不同的需求。这款产品主要应用于需要可靠且高效电缆连接的工业设备中,如电力系统、通信设备以及各种控制面板等。QUIK-LOQ以其卓越的性能和坚固的设计而受到市场的青睐。

    技术参数


    - 产品型号:821BYYY-173LYY1
    - 位置数:从2到14不等
    - 电缆最大直径:
    - 2位:3.30mm~4.20mm
    - 3位:4.30mm~5.20mm
    - 4位:5.30mm~6.20mm
    - 5位:6.30mm~7.20mm
    - 电线最大直径:28 AWG(最大)
    - 最大电流承载能力:
    - 2位:15A
    - 3位:12A
    - 4位:10A
    - 5位:9A
    - 6位:7A
    - 7位:7A
    - 8位:5A
    - 10位:2.5A
    - 14位:2A
    - 接触电阻:
    - 2位:5mΩ
    - 3位:5mΩ
    - 4位:6mΩ
    - 5位:6mΩ
    - 6位:7.5mΩ
    - 7位:7.5mΩ
    - 8位:7.5mΩ
    - 10位:10mΩ
    - 14位:10mΩ
    - 测试电压:1500V(2位)、1300V(3、4、5位)、1250V(6位)、1050V(7、8位)、900V(10位)、800V(14位)
    - 工作电压:500V(2位)、430V(3、4、5位)、415V(6位)、350V(7、8位)、300V(10位)、260V(14位)

    产品特点和优势


    QUIK-LOQ具备以下几个显著特点:
    1. 耐久性高:经过了5000次循环测试,确保长期稳定运行。
    2. 宽温度范围:能够在-40°C至+200°C的工作环境中保持稳定的性能。
    3. 屏蔽性能优异:在10MHz时可达到75dB,在1GHz时可达到40dB。
    4. 防水防尘等级高:达到了IP50的标准。
    5. 材料优质:壳体和插针均采用高质量材料制成,确保长期使用寿命。

    应用案例和使用建议


    该产品常用于电力系统、通信设备和控制面板等工业领域。例如,在一个电力系统中,QUIK-LOQ可以作为关键的连接点,确保设备之间可靠的电源传输。为了最大化利用其性能,建议在安装时严格按照手册提供的规范操作,并定期进行检查和维护。

    兼容性和支持


    QUIK-LOQ与市场上常见的电缆连接标准兼容,便于集成到现有的设备中。此外,NorComp公司提供全面的技术支持和服务,确保客户能够充分发挥该产品的潜力。

    常见问题与解决方案


    - 问题:插拔过程中出现松动现象
    - 解决方案:请确认所有安装部件已正确紧固,并检查是否有异物干扰。

    - 问题:电路断开后接触电阻增加
    - 解决方案:检查接触面是否有氧化或其他污染物,并及时清理。

    总结和推荐


    综上所述,QUIK-LOQ以其卓越的机械性能、广泛的温度适应性和优良的电气特性,使其成为工业应用中的理想选择。其广泛的应用场景、坚固的设计和全面的支持体系使得该产品在市场上具有强大的竞争力。我们强烈推荐该产品用于需要可靠连接和高性能表现的各种工业项目中。

821B008-173L701参数

参数
颜色 银色,黑色
端接 焊盘
额定电流 5A
外壳材料 Brass
针脚数 8pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

821B008-173L701厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

821B008-173L701数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 821B008-173L701 821B008-173L701数据手册

821B008-173L701封装设计

查看详情并下载
Symbol
Footprint
3D Model
