8P1P01417NAL521

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 14pin Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC) 3A 金 灰色,蓝色 导线安装,自由悬挂,通孔安装
供应商型号: Q-8P1P01417NAL521
供应商: 期货订购
标准整包数: 18

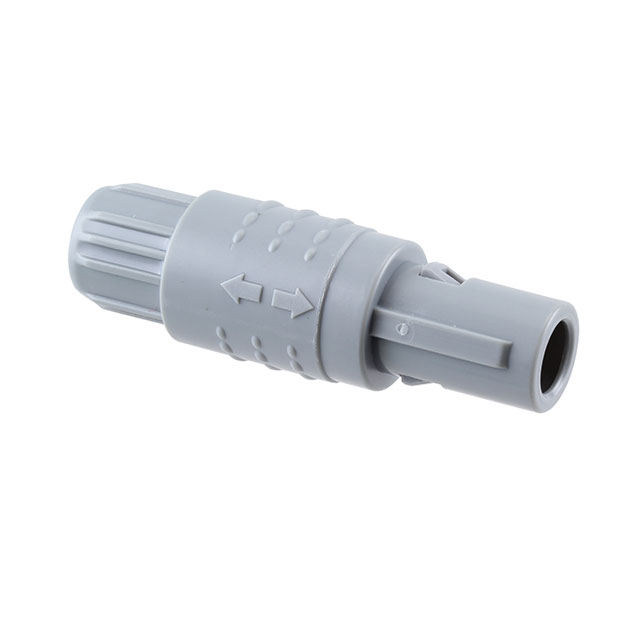

NORCOMP 圆形连接器 8P1P01417NAL521

8P1P01417NAL521概述


    产品简介


    本文介绍的是NorComp公司的QUIK-LOQ系列连接器。这是一种专为电缆安装设计的公头型连接器,采用塑料外壳制造,具有高性能和高可靠性。主要用于需要频繁插拔和耐用性的工业应用,如电信、汽车电子、医疗设备及各类消费电子产品。

    技术参数


    - 材料特性
    - Housing: ABS+PC(丙烯腈-丁二烯-苯乙烯共聚物+聚碳酸酯)
    - Housing Color: 灰色
    - Collet Nut: ABS+PC
    - Contacts: 铜合金
    - Contact Plating: 7µ"金镀层覆盖于196µ"镍镀层之下
    - Insulator: 聚苯硫醚(高温)
    - 机械特性
    - Durability: 2000次循环
    - Operating Temp Range: -20°C ~ +120°C
    - Process Temperature: 260°C (持续5秒)
    - Max Torque Value: 0.5 Nm (4.4 in/lbs)
    - IP Rating: 50
    - Wire Diameter:
    - Collet Size 42: 2.20mm ~ 4.00mm (0.087in ~ 0.157in)
    - Collet Size 52: 4.00mm ~ 5.00mm (0.157in ~ 0.197in)
    - Collet Size 62: 5.00mm ~ 6.00mm (0.197in ~ 0.236in)
    - 电气特性
    - Contact Resistance: 5 mΩ - 10 mΩ
    - Test Voltage: 600V - 1200V
    - Working Voltage: 200V - 400V
    - Current Capacity: 2A - 10A
    - Pin Diameter: 0.50mm - 1.30mm (0.020in - 0.051in)

    产品特点和优势


    - 耐用性高:可达2000次插拔循环,保证长期使用的可靠性。
    - 广泛的工作温度范围:-20°C至+120°C,适用于多种环境。
    - 高强度材料:ABS+PC材料外壳,既轻又坚固,适合工业和消费电子应用。
    - 多种颜色可选:根据不同应用需求,可以选择灰色、蓝色、黄色、黑色、红色和绿色等多种颜色的卡套螺母。
    - 多种规格选择:不同规格的连接器以适应不同的线径和电流需求。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于电信设备、汽车电子、医疗设备、工业控制等领域。例如,在汽车电子中用于传感器信号传输,要求在极端温度下保持稳定的性能;在医疗设备中用于安全可靠的电源传输。
    使用建议
    - 安装:根据具体型号选择合适的卡套螺母颜色,确保线径与卡套尺寸匹配,避免因尺寸不匹配导致接触不良。
    - 维护:定期检查连接器的接触电阻和绝缘性能,确保连接可靠。
    - 环境适应性:考虑到工作温度范围,应在特定环境下进行测试以验证连接器的性能。

    兼容性和支持


    该连接器与标准规格的电缆匹配良好,兼容多种不同类型的电气系统。NorComp公司提供详细的安装指南和技术支持,帮助客户解决安装和使用过程中可能遇到的技术问题。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查线径是否与卡套尺寸匹配,重新安装并确保接触紧密。
    2. 问题:接触电阻过高
    - 解决方案:清洁接触面,必要时更换新的连接器。
    3. 问题:不能承受预期电流
    - 解决方案:确认所选连接器型号是否满足电流要求,调整电缆线径或选择更大规格的连接器。

    总结和推荐


    综上所述,NorComp公司的QUIK-LOQ连接器是一款高性能、高可靠性的电缆连接器,具有广泛的应用范围和良好的市场表现。其优异的耐久性和高工作温度范围使其成为工业应用的理想选择。强烈推荐使用该连接器,特别是对于需要稳定、可靠电气连接的场合。

8P1P01417NAL521参数

参数
端接 焊盘
额定电流 3A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC)
针脚数 14pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 灰色,蓝色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

8P1P01417NAL521厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

8P1P01417NAL521数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 8P1P01417NAL521 8P1P01417NAL521数据手册

8P1P01417NAL521封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ ¥ 140.2092
180+ ¥ 125.379
504+ ¥ 113.003
2000+ ¥ 101.7907
库存: 3600
起订量: 36 增量: 18
交货地:
最小起订量为:36
合计: ¥ 5047.53
