681M7W2203L101

产品分类: D-Sub 连接器
厂牌: NORCOMP
产品描述: D-Sub 2 金 面板安装
供应商型号: 3864555
供应商: 海外现货
标准整包数: 1

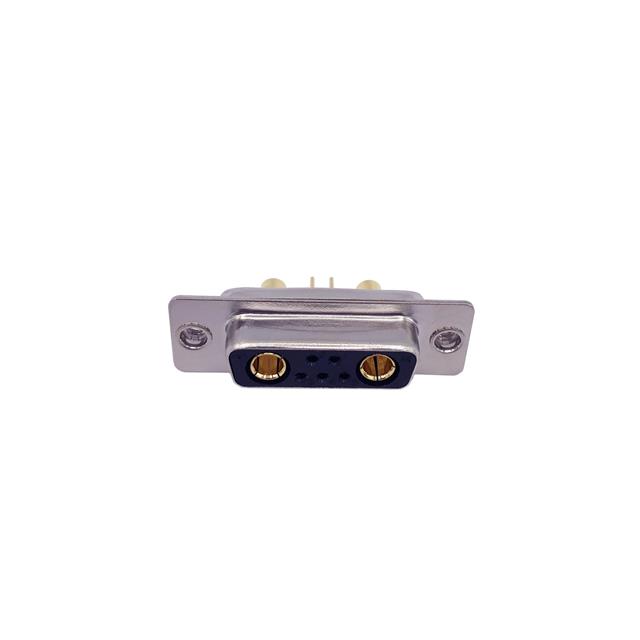

NORCOMP D-Sub 连接器 681M7W2203L101

681M7W2203L101概述


    产品简介


    NorComp的681M7W2203LYYY是一款垂直安装的电源和信号接插件,适用于各种高性能电子产品。该接插件主要用于实现电力传输和信号连接,广泛应用于通信设备、工业自动化、计算机系统等领域。该接插件分为两种接触类型:电源接触和信号接触,每种类型具有不同的额定电流和接触电阻。

    技术参数


    - 电气特性:
    - 绝缘电阻:最小值为5 GOhms
    - 耐压:1000 VAC持续1分钟
    - 工作电压:250V
    - 运行温度范围:-55°C至+125°C
    - 功率接触电阻:最大值为2.0 mOhms
    - 信号接触电阻:最大值为10 mOhms
    - 功率接触额定电流:具体数值见型号键
    - 信号接触额定电流:5 A
    - 机械特性:
    - 接触插入力:最大值为4.5 Kg
    - 接触分离力:最小值为0.3 Kg
    - 材料:
    - 接触部分:铜合金,表面镀金
    - 绝缘体:PBT,UL94V-0等级,加工温度230°C
    - 壳体:镍电镀钢
    - 紧固件:镍电镀黄铜

    产品特点和优势


    NorComp 681M7W2203LYYY的主要优势在于其卓越的电气性能和广泛的温度适应能力。产品通过RoHS认证,确保环保要求。该接插件的信号接触采用金镀层设计,大大提高了信号传输的可靠性。此外,它的耐高温和耐低温性能使其能够在极端环境下稳定运行,从而确保设备长期可靠的工作。

    应用案例和使用建议


    该接插件可用于多种应用场合,如通信设备的电源供应、计算机系统的信号连接以及工业自动化的控制接口。在使用过程中,建议根据具体的应用场景选择合适的接触类型和硬件配置。例如,在高功率应用中,应选择适合的功率接触类型以保证足够的电流承载能力;在对信号质量要求较高的场景中,则应优先考虑信号接触类型。

    兼容性和支持


    该接插件的硬件配置包括不同规格的紧固件,可以灵活适配不同的安装需求。厂商提供了详细的图纸和规范文件,方便用户进行选型和安装。此外,厂家还提供技术支持服务,帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    1. 问题:如何正确选择接触类型?
    - 解决方案:根据实际需要的电流和信号类型选择相应的接触类型。如果需要传输大电流,则选择功率接触;如果需要保证信号质量,则选择信号接触。
    2. 问题:接触电阻过高怎么办?
    - 解决方案:检查接触部分是否干净,必要时清洁接触面。如果清洁后仍存在问题,建议更换新的接插件。

    总结和推荐


    综上所述,NorComp的681M7W2203LYYY接插件是一款高性能、多功能的产品,适用于多种严苛的应用环境。其优越的电气特性和广泛的工作温度范围使其成为市场上极具竞争力的选择。我们强烈推荐这一产品给那些寻求高品质、高可靠性电子连接解决方案的客户。

681M7W2203L101参数

参数
触头镀层
外壳材料 -
针脚数 -
类型 D-Sub
颜色 -
端接 -
额定电流 -
排数 2
安装方式 面板安装
包装方式 托盘

681M7W2203L101厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

681M7W2203L101数据手册

厂牌 PDF简要描述 下载
NORCOMP D-Sub 连接器 NORCOMP 681M7W2203L101 681M7W2203L101数据手册

681M7W2203L101封装设计

查看详情并下载
Symbol
Footprint
3D Model
