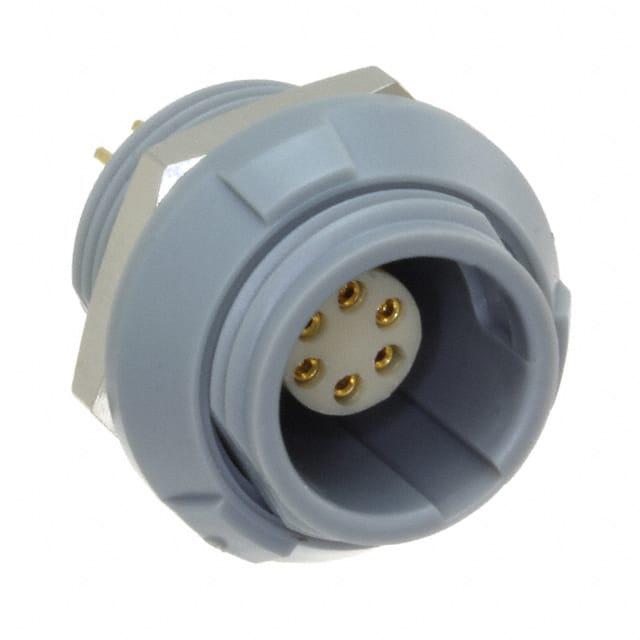

8P1P006210GRB01

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 6pin Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC) 6A 金 灰色 通孔安装,隔板安装,面板安装
供应商型号: 2723555
供应商: 海外现货
标准整包数: 1
NORCOMP 圆形连接器 8P1P006210GRB01

8P1P006210GRB01概述

    电子元器件产品技术手册解析

    产品简介


    本文档详细介绍的是NorComp公司生产的Quik-Loq系列电子元器件。这是一款垂直安装式面板连接器,采用塑料壳体,适用于面板安装场景。产品具备多个接触点,从2到14不等,最大电流承载能力为10安培(对于2至3个接触点)到2安培(对于14个接触点)。Quik-Loq系列的产品具有多种不同的孔位数,以适应不同的电气需求。

    技术参数


    - 产品类型: 垂直安装式面板连接器
    - 孔位数量: 2至14个
    - 最大电流: 10安培(2至3个孔位),8安培(4个孔位),7安培(5个孔位),6安培(6个孔位),5安培(7至8个孔位),3安培(9个孔位),2安培(14个孔位)
    - 针直径: 2个/3个孔位:1.30毫米[0.051英寸];4个孔位:0.90毫米[0.035英寸];5至6个孔位:0.70毫米[0.028英寸];9个孔位:0.50毫米[0.020英寸];14个孔位:0.50毫米[0.020英寸]
    - 电阻: 5毫欧至10毫欧
    - 测试电压: 850伏至1200伏
    - 工作电压: 200伏至400伏
    - 机械耐久性: 2000次循环
    - 操作温度范围: -20°C 至 +120°C
    - 外壳材料: ABS+PC
    - 颜色: 灰色
    - 触点材料: 铜合金
    - 绝缘材料: PPS (高温材料)
    - 螺母材质: 黄铜
    - 螺母电镀: 镍
    - IP等级: IP50
    - 额定扭矩: 0.7牛米[6.19英寸磅]

    产品特点和优势


    - 多样化孔位配置: 提供从2到14个孔位的选择,能够满足各种复杂的应用需求。
    - 高可靠性: 电阻低、电压稳定,确保可靠的电气连接。
    - 耐高温特性: 可承受最高260°C的温度,适用于各种工业环境。
    - 机械耐久性强: 产品可以经受住高达2000次的循环操作。
    - 良好的防水防尘性能: 拥有IP50防护等级,能在恶劣环境中保持稳定运行。

    应用案例和使用建议


    Quik-Loq系列产品适用于各种工业控制设备、家用电器、照明系统及汽车电子等领域。例如,在智能家居系统中,这些连接器可以确保各个组件之间的稳定电力供应,从而保证系统的正常运行。
    使用时需要注意根据实际需求选择合适的孔位数。同时,在安装过程中,要确保正确的孔位位置以防止误接导致的安全隐患。建议在安装前先仔细阅读产品说明书,确认孔位配置符合预期。

    兼容性和支持


    Quik-Loq系列产品与大多数常见的电子设备兼容,可作为现成部件集成到各种电路设计中。NorComp公司提供专业的技术支持服务,包括安装指导、故障排查等,以帮助用户更好地利用该产品。

    常见问题与解决方案


    1. 问题: 安装过程中螺母难以拧紧
    - 解决方案: 检查螺母是否正确安装,并使用适当的工具逐步施加力度。

    2. 问题: 接触电阻异常升高
    - 解决方案: 清理触点表面,确保接触面干净无污染。

    3. 问题: 连接器无法承受预期的工作电压
    - 解决方案: 请核对型号并确认是否选择了正确规格的产品,确保其与具体应用相匹配。

    总结和推荐


    总体而言,Quik-Loq系列产品凭借其多样化的设计、优异的性能表现以及广泛的应用范围,成为许多专业用户的首选。特别是其出色的抗干扰能力和稳定性使其在各类复杂环境下均能表现出色。鉴于此,强烈推荐在需要高可靠性和高性能的场合下使用该产品。如果您正在寻找一个既实用又高效的连接解决方案,Quik-Loq将是您理想的选择。

8P1P006210GRB01参数

参数
颜色 灰色
端接 焊盘
额定电流 6A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC)
针脚数 6pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 托盘

8P1P006210GRB01厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

8P1P006210GRB01数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 8P1P006210GRB01 8P1P006210GRB01数据手册

8P1P006210GRB01封装设计

查看详情并下载
Symbol
Footprint
3D Model
