772-E09-213R051

产品分类: D-Sub 连接器
厂牌: NORCOMP
产品描述: Female Sockets,Receptacle 焊盘 2 9pin Nickel Plated,Steel 5A 金 白色 通孔安装,面板安装
供应商型号: ET-2768167
供应商: 海外现货
标准整包数: 1

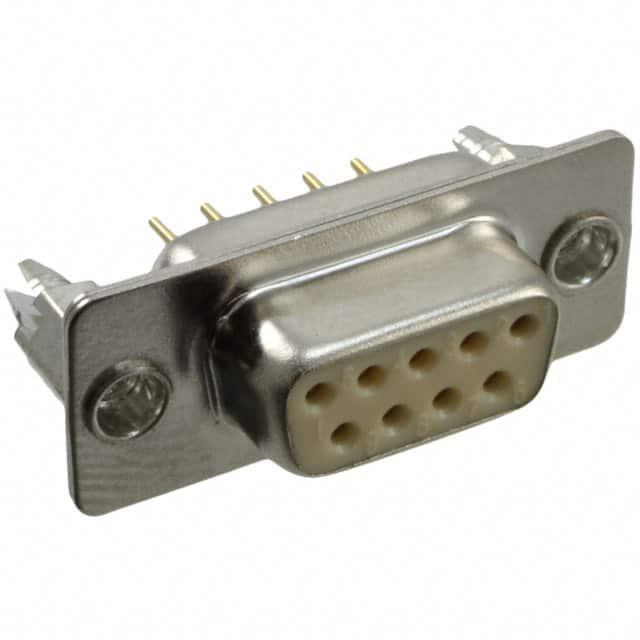

NORCOMP D-Sub 连接器 772-E09-213R051

772-E09-213R051概述


    产品简介


    本文介绍的是NorComp公司生产的系列为172-EYY-21YRYY1的电子元器件,主要为一种低成本的女式DIP焊料接插件(Female DIP Solder)。这种接插件采用机加工制造工艺,主要用于各种电气连接和电路板互连。由于其低成本、高可靠性的特点,这类接插件广泛应用于家用电器、工业控制设备、计算机及通信设备等多个领域。

    技术参数


    尺寸规格(单位:mm)
    | 位置 | A (+/-0.39) | B (+/-0.25) | C (+/-0.25) | D (+/-0.25) | E (+/-0.38) | F (+/-0.25) |
    ||
    | 09 | 30.81 | 24.99 | 16.33 | 7.90 | 12.55 | 10.80 |
    | 15 | 39.19 | 33.32 | 24.66 | 7.90 | 12.55 | 10.80 |
    | 25 | 53.04 | 47.04 | 38.38 | 7.90 | 12.55 | 10.80 |
    | 37 | 69.32 | 63.50 | 54.84 | 7.90 | 12.55 | 10.80 |
    | 50 | 67.00 | 61.10 | 52.20 | 10.90 | 15.40 | 13.30 |
    材料
    - 绝缘材料:玻璃纤维填充尼龙热塑塑料,符合UL94 V-0等级
    - 接触材料:镀金黄铜
    - 壳体材料:镀镍钢
    电气性能
    - 额定电流:5A
    - 工作电压:250VAC
    - 绝缘电阻:最小1000兆欧
    - 接触电阻:最大15毫欧
    环境适应性
    - 工作温度范围:-55°C至+125°C

    产品特点和优势


    这款电子元器件具备如下特点和优势:
    1. 低成本:采用经济型设计,适用于大规模生产。
    2. 高可靠性:通过严格的材料选择和加工工艺保证长期稳定运行。
    3. 多功能硬件选项:提供多种硬件选择,适用于不同的安装需求。
    4. 镀层选择灵活:提供镀锡和镀镍两种壳体选择,满足不同应用场景的需求。
    5. 环境适应性强:工作温度范围广,适合极端环境下的应用。

    应用案例和使用建议


    根据手册提供的信息,该接插件广泛应用于家用电器、工业控制系统、计算机和通信设备等领域。例如,在一个家庭智能插座的设计中,可以使用该接插件来实现插头和插座之间的电气连接。使用时,建议仔细检查连接点的接触情况,确保接触良好以减少接触电阻,提高系统稳定性。

    兼容性和支持


    - 兼容性:此接插件设计考虑了广泛的安装方式,包括DIP焊接、多种硬件选择等,因此具有较好的通用性。
    - 支持服务:NorComp公司为用户提供全面的技术支持和售后服务,包括安装指导、故障排查等,帮助用户更好地利用该产品。

    常见问题与解决方案


    1. 问题:接插件接触不良
    - 解决方案:检查连接点是否清洁,确保接触面无氧化层或其他杂质,必要时可使用专用清洁剂进行清理。

    2. 问题:接触电阻过高
    - 解决方案:更换接触面更光滑的接触材料或重新焊接以改善接触情况。

    总结和推荐


    综上所述,172-EYY-21YRYY1是一款性价比较高的电子元器件,适用于各种电气连接和电路板互连。它在材料选择、电气性能、环境适应性等方面均表现出色,特别适合于需要低成本高可靠性的应用场景。因此,对于寻求高性能低成本解决方案的客户,推荐使用这款产品。

772-E09-213R051参数

参数
颜色 白色
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 9pin
类型 Female Sockets,Receptacle
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 托盘

772-E09-213R051厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

772-E09-213R051数据手册

厂牌 PDF简要描述 下载
NORCOMP D-Sub 连接器 NORCOMP 772-E09-213R051 772-E09-213R051数据手册

772-E09-213R051封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.1662 ¥ 102.804
10+ $ 9.4898 ¥ 80.1892
25+ $ 8.1612 ¥ 68.9618
90+ $ 7.524 ¥ 63.5778
270+ $ 7.1225 ¥ 60.1848
库存: 172
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 102.8
直接购买
加入购物车
