822B026-203R001

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 26pin Brass 2A 金 银色 隔板安装,面板安装
供应商型号: Q-822B026-203R001
供应商: 期货订购
标准整包数: 20

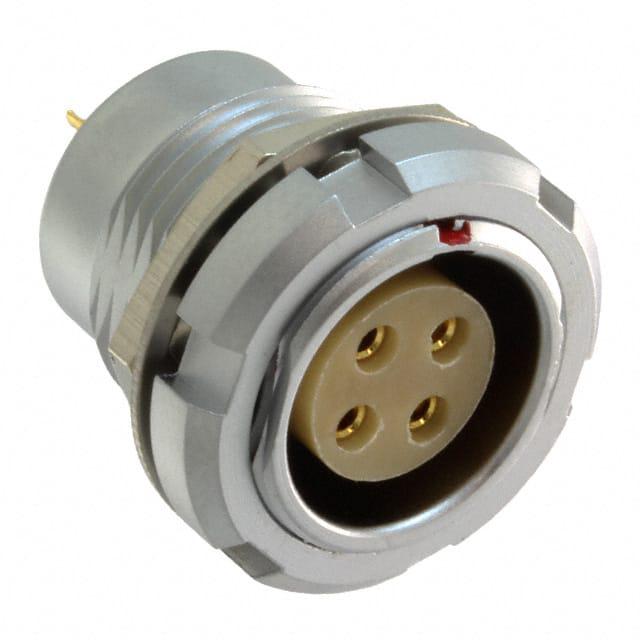

NORCOMP 圆形连接器 822B026-203R001

822B026-203R001概述


    产品简介


    Quik-Loq系列电子元器件是NorComp公司开发的一种面板安装式插座(Female),主要用于连接电缆。这种元器件主要通过焊杯连接到电路板上,适合多种焊接操作,并提供金镀层以增加导电性能。该系列产品具有广泛的应用范围,适用于工业自动化、通信设备、家电控制板等需要高可靠性连接的应用场景。

    技术参数


    - 型号: 822B YYY - 203R001
    - 引脚数: 2至28个不等
    - 线径范围: 22AWG至16AWG
    - 额定电流: 最大25A
    - 额定电压: 工作电压可达700V,测试电压可达2100V
    - 接触电阻:
    - 2针:3mΩ
    - 3针:4mΩ
    - 4针:5mΩ
    - 6针:5mΩ
    - 8针:6mΩ
    - 10针:6mΩ
    - 12针:7.5mΩ
    - 14针:7.5mΩ
    - 16针:7.5mΩ
    - 19针:10mΩ
    - 26针:10mΩ
    - 环境温度: 操作温度范围为-40°C至+200°C
    - 机械耐久性: 5000次插拔循环
    - 壳体材料: 黄铜
    - 壳体电镀: 镍镀层
    - 绝缘材料: 聚苯硫醚(PPS)
    - 屏蔽性能: 在10MHz下屏蔽效能达75dB,在1GHz下达40dB
    - 防护等级: IP50
    - 最大扭矩值: 6.0Nm (53英寸磅)
    - 安装面板公差: +0.10, -0.00 (英寸)

    产品特点和优势


    Quik-Loq系列具备以下特点和优势:
    - 高效可靠的接触性能:通过金镀层和先进的制造工艺确保了良好的导电性和低接触电阻。
    - 广泛的适用范围:可以满足从小型应用到大型复杂系统的需求,适用于各种工业领域。
    - 耐用性强:5000次插拔循环保证了长期稳定的工作性能。
    - 宽温范围:适应严苛的环境条件,可以在极端高温或低温下正常工作。
    - 高防护等级:提供了优异的防尘和防水性能,确保在恶劣环境中依然可靠运行。

    应用案例和使用建议


    Quik-Loq系列广泛应用于工业控制系统、汽车电子、医疗设备及通信基础设施等领域。例如,在汽车导航系统中,它可以作为信号传输接口,连接GPS模块和其他控制系统。而在自动化生产线中,它可用于控制传感器和执行器之间的数据交换。
    使用建议:
    - 接线时需注意:根据引脚数和线径要求选择合适的线材,确保焊接质量。
    - 安装面板设计:设计时应考虑面板的厚度及其公差,以确保插座稳固安装。
    - 定期检查:为保持最佳性能,建议定期进行维护和检查,特别是在关键应用中。

    兼容性和支持


    Quik-Loq系列与其他标准电气组件具有良好兼容性,且NorComp公司提供全面的技术支持和服务。无论您是在初期设计阶段寻求咨询,还是后期遇到了技术难题,都可以获得专业的帮助。

    常见问题与解决方案


    1. 如何判断接触不良?
    - 答:检查接触电阻是否在规定范围内。若接触电阻显著高于标准值,则可能存在接触不良问题。
    2. 安装时需要注意什么?
    - 答:确保插座垂直安装,并紧固好所有固定件。同时要遵循规定的扭矩值以避免过紧或过松。
    3. 如果发现插头容易脱落怎么办?
    - 答:检查锁定机构是否正常工作,必要时更换新的锁紧套件。

    总结和推荐


    总体来看,Quik-Loq系列是一种高性能、高可靠性的面板安装式插座。凭借其出色的接触性能、宽泛的操作温度范围和高防护等级,非常适合在严苛环境中工作的应用场合。此外,厂商提供的优质服务也增加了该产品的市场竞争力。因此,我强烈推荐该系列产品给那些追求高效能和高可靠性的电子设备制造商。

822B026-203R001参数

参数
针脚数 26pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Brass
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 托盘

822B026-203R001厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

822B026-203R001数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 822B026-203R001 822B026-203R001数据手册

822B026-203R001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 603.7135
160+ ¥ 539.598
500+ ¥ 486.4418
2000+ ¥ 438.3874
库存: 4000
起订量: 40 增量: 20
交货地:
最小起订量为:40
合计: ¥ 24148.54
直接购买
加入购物车
