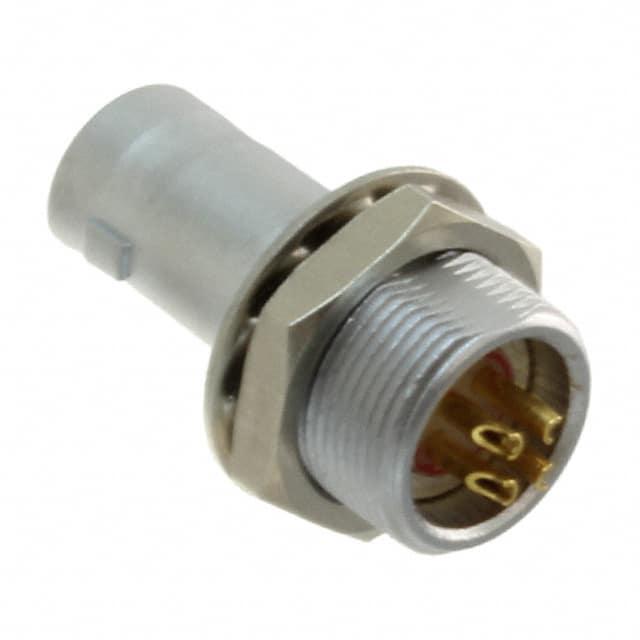

820B004-103R001

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 4pin Brass 7A 金 银色 隔板安装,面板安装
供应商型号: Q-820B004-103R001
供应商: 期货订购
标准整包数: 36
NORCOMP 圆形连接器 820B004-103R001

820B004-103R001概述

    高品质电子元器件——QUIK-LOQ 连接器技术手册

    产品简介


    QUIK-LOQ 是一款高品质的焊接杯式面板安装连接器,适用于多种工业和消费电子产品。该产品主要为面板安装设计,具有快速简便的连接功能,可广泛应用于汽车电子、工业自动化、通信设备及家用电器等领域。

    技术参数


    以下是QUIK-LOQ连接器的关键技术参数:
    | 参数 | 规格 |

    | 材质 | 壳体:黄铜
    壳体镀层:镍
    螺母:黄铜
    螺母镀层:镍
    锁紧套筒:黄铜
    锁紧套筒镀层:镍
    触点:铜合金
    触点镀层:最小7微英寸金镀层+196微英寸镍镀层
    绝缘体:PPS(高温) |
    | 耐用性 | 5000次操作周期 |
    | 操作温度范围 | -40°C ~ +200°C |
    | 加工温度 | 260°C(持续5秒) |
    | 最大扭矩值 | 2.5Nm [22.1 in/lbs] |
    | 屏蔽效能 | 75dB @ 10MHz
    40dB @ 1GHz |
    | IP防护等级 | 50 |
    | RoHS合规性 | 是 |

    产品特点和优势


    - 材料选用:采用黄铜作为基材,并经过镍或金镀层处理,确保长久的使用寿命和良好的电导性能。
    - 高耐用性:达到5000次操作周期,满足各种复杂应用需求。
    - 宽泛的工作温度范围:-40°C到+200°C的工作温度范围,确保在恶劣环境下的稳定性。
    - 屏蔽效果优异:具备良好的电磁干扰屏蔽性能,可在高频环境中保持稳定。
    - 高兼容性:通过RoHS认证,符合国际环保标准。

    应用案例和使用建议


    QUIK-LOQ连接器可以应用于需要频繁插拔的设备,如车载音响系统、智能家居控制系统等。建议在选择具体型号时,根据实际电流需求和安装位置进行合理选型。例如,在汽车音响系统的面板上安装时,可以选择具备较高额定电流的型号以适应车载环境的要求。

    兼容性和支持


    QUIK-LOQ系列连接器的设计充分考虑了与不同品牌设备的兼容性,可与市面上常见的焊接电路板及面板兼容。厂商提供了全面的技术支持和售后服务,以帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 如何判断QUIK-LOQ连接器是否正确安装?
    - A: 通过检查连接器是否牢固固定于面板上,并确保引脚已正确插入焊接孔中。
    - Q: 如何提升QUIK-LOQ连接器的信号传输质量?
    - A: 确保连接器周围没有金属异物干扰,且按照规范使用合适的屏蔽材料。

    总结和推荐


    总体来看,QUIK-LOQ是一款高性能、多功能的连接器,特别适合在工业自动化、通信设备及消费电子产品中使用。其出色的机械性能和电磁屏蔽效果使其在市场上具有很强的竞争力。强烈推荐给需要高性能连接解决方案的应用场合。

820B004-103R001参数

参数
颜色 银色
端接 焊盘
额定电流 7A
外壳材料 Brass
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

820B004-103R001厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

820B004-103R001数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 820B004-103R001 820B004-103R001数据手册

820B004-103R001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ ¥ 165.2278
180+ ¥ 147.7058
504+ ¥ 133.1596
2000+ ¥ 120.0356
库存: 3600
起订量: 36 增量: 36
交货地:
最小起订量为:36
合计: ¥ 5948.2
