580-M15-103L001

产品分类: D-Sub 连接器
厂牌: NORCOMP
产品描述: Norcomp D-Sub连接器, 580系列, 公插, DB15针, 面板安装, 垂直主体
供应商型号: F-580-M15-103L001
供应商: 海外现货
标准整包数: 90

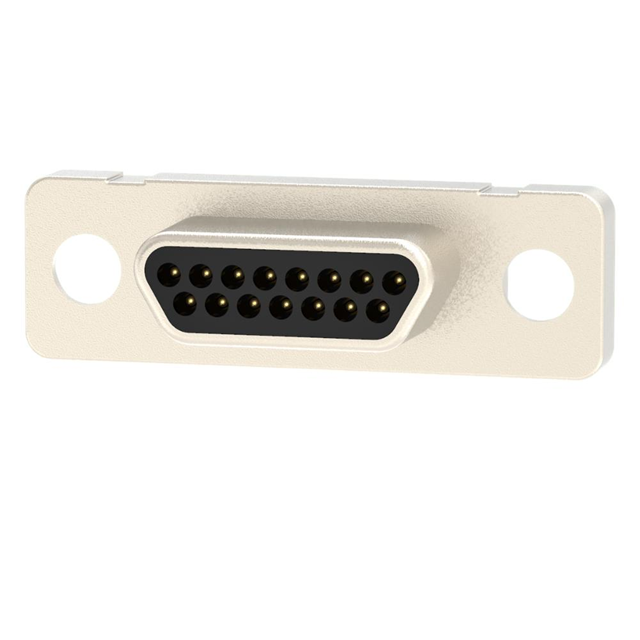

NORCOMP D-Sub 连接器 580-M15-103L001

580-M15-103L001概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的是NorComp公司的MACHINED MICRO-D连接器系列产品,型号为580-MYY-103L001。这种连接器主要设计用于微电子设备、通信设备及工业自动化系统中。它们具备高性能和可靠性,适用于需要高密度连接的小型设备。

    2. 技术参数


    该产品的具体技术规格如下:
    - 材质:
    - 绝缘体:LCP(UL94 V-0等级,黑色)
    - 接触点:15μ"金镀层黄铜
    - 壳体:镍镀层锌合金(60μ"-100μ")
    - 电气性能:
    - 额定电流:2A
    - 额定电压:60VDC
    - 漏电耐压(D.W.V.):630VAC(持续1分钟)
    - 绝缘电阻:最小值1000兆欧姆
    - 接触电阻:最大值30毫欧姆
    - 环境条件:
    - 工作温度范围:-40°C 至 +125°C
    - 加工温度:260°C
    - 导线规格:26AWG及以下

    3. 产品特点和优势


    - 高效能:580-MYY-103L001系列具有出色的电气性能,额定电流达2A,确保了设备在各种条件下的稳定运行。
    - 高可靠性:材料选用优质黄铜并采用15μ"金镀层,提供极低的接触电阻(最大值30mΩ),保证长期使用下依然保持良好的电气连接。
    - 宽温域适应:工作温度范围宽广,从-40°C到+125°C,适合各种严苛的工作环境。
    - 环保设计:该产品符合RoHS标准,无铅且可降解,更加环保。

    4. 应用案例和使用建议


    该系列连接器适用于多种应用领域,如工业自动化控制设备、医疗电子仪器、通信设备、电力控制系统等。在设计PCB布局时,考虑到这些连接器体积小,建议合理规划接插空间,以避免线路干扰。

    5. 兼容性和支持


    此系列连接器支持多种焊接杯端子选项,可根据客户需求选择不同厚度的金镀层(15μ"和30μ")。制造商提供全面的技术支持和维护服务,包括样品申请、定制化服务和详细的安装指导文档。

    6. 常见问题与解决方案


    - Q: 接触电阻过高如何处理?
    - A: 检查连接器表面是否有污物或损伤,进行清洁处理或更换新的连接器。

    - Q: 连接器温度过高怎么办?
    - A: 确认所选导线规格合适,必要时增加散热装置,或重新调整电路负载。

    7. 总结和推荐


    总体来看,580-MYY-103L001系列连接器凭借其卓越的电气性能、广泛的温度适应性和可靠的环境稳定性,在各类工业应用场景中表现出色。我们强烈推荐使用该系列产品,以满足高端电子设备对连接器的严格要求。

580-M15-103L001参数

参数
排数 2
触头镀层
外壳材料 Nickel Plated,Zinc Alloy
针脚数 15pin
类型 Male Pins,Plug
颜色 -
端接 焊盘
额定电流 2A
安装方式 面板安装
零件状态 在售
包装方式 托盘

580-M15-103L001厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

580-M15-103L001数据手册

厂牌 PDF简要描述 下载
NORCOMP D-Sub 连接器 NORCOMP 580-M15-103L001 580-M15-103L001数据手册

580-M15-103L001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ $ 19.1712 ¥ 162.3797
180+ $ 19 ¥ 160.9298
270+ $ 18.8288 ¥ 159.48
库存: 90
起订量: 90 增量: 90
交货地:
最小起订量为:90
合计: ¥ 14614.17
