8P1P005210GRB01

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 5pin Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC) 8A 金 灰色 通孔安装,隔板安装,面板安装
供应商型号: 10B-2723545-1
供应商: 国内现货
标准整包数: 1
NORCOMP 圆形连接器 8P1P005210GRB01

8P1P005210GRB01概述


    产品简介

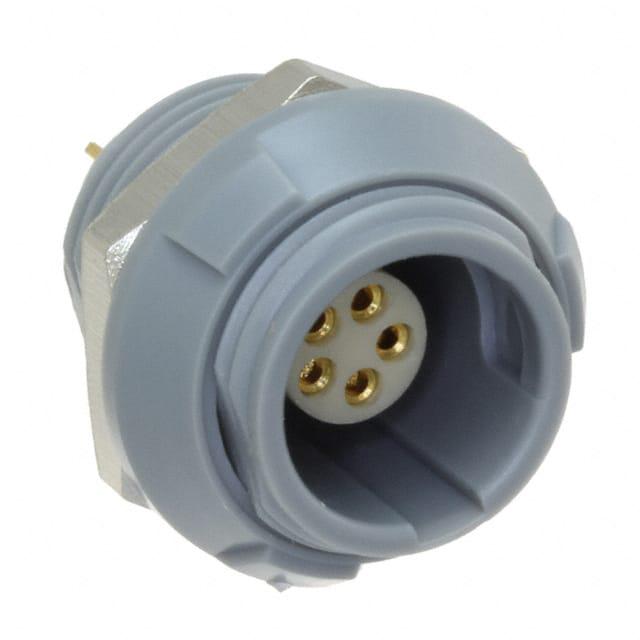

    Quik-Loq - 垂直安装塑料外壳的女性接插件
    Quik-Loq 是一种垂直安装且采用塑料外壳的女性接插件,主要用于面板安装。该接插件具有多种位置配置,可适应不同的电流需求。主要适用于需要高可靠性和耐用性的应用场合,如工业控制设备、通信系统和消费电子产品等。

    技术参数


    | 参数名称 | 规格 |

    | 针脚直径(单位:mm) | 1.30 [0.051] |
    | 最大电流(单位:A) | 10 A |
    | 接触电阻(单位:mΩ) | ≤7.5 mΩ |
    | 测试电压(单位:V) | 1050 V |
    | 工作电压(单位:V) | 350 V |
    | 操作温度范围(单位:℃) | -20 ℃ 至 +120 ℃ |
    | 材料 | ABS+PC(外壳),黄铜(螺母A),镀镍(螺母A),铜合金(触点),镀金(触点),PPS(绝缘体) |

    产品特点和优势


    Quik-Loq 具有以下显著特点和优势:
    - 多位置配置:提供从2位到14位的多种配置,以满足不同电流需求的应用。
    - 高可靠性:接触电阻低至5 mΩ,测试电压达到1200 V,确保高可靠性和长期稳定性能。
    - 高耐久性:机械寿命高达2000次循环,能够在恶劣环境中保持稳定的性能。
    - 宽温度范围:可在-20 ℃ 至 +120 ℃ 的温度范围内正常工作,适用于各种复杂环境。
    - 高安全性:IP50防护等级,具备良好的防尘和防水能力。

    应用案例和使用建议


    应用案例:
    1. 工业自动化控制系统:Quik-Loq 接插件可用于工厂自动化设备中,用于快速连接和断开控制信号线路。
    2. 通信设备:在通信设备中,Quik-Loq 可用于板对板连接,提高系统的稳定性和可靠性。
    使用建议:
    - 在安装过程中,需严格按照图纸上的尺寸要求进行面板切割,确保安装正确无误。
    - 使用合适的工具紧固螺母,避免过紧导致损坏。
    - 定期检查连接部位,确保良好的接触性能和稳定性。

    兼容性和支持


    Quik-Loq 接插件的设计旨在兼容多种标准,可与其他标准接插件轻松互换。此外,厂商提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    问题1:接触电阻偏高
    - 解决方案:检查触点是否有氧化层或污垢,清洁触点并重新安装后重新测试。
    问题2:安装时面板孔不合适
    - 解决方案:参考图纸上的精确尺寸,重新测量并调整面板孔的大小,直至完全符合要求。

    总结和推荐


    Quik-Loq 垂直安装塑料外壳的女性接插件是一款高性能、高可靠性的产品,特别适合工业自动化、通信设备和其他需要高可靠性的应用场合。其多位置配置、低接触电阻、高耐久性和宽温度范围使得它在市场上具有很强的竞争力。总体而言,我们强烈推荐使用 Quik-Loq 接插件来满足您的特定应用需求。

8P1P005210GRB01参数

参数
类型 Female Sockets,Push-Pull,Receptacle
颜色 灰色
端接 焊盘
额定电流 8A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC)
针脚数 5pin
触头镀层 - 配接
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 托盘

8P1P005210GRB01厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

8P1P005210GRB01数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 8P1P005210GRB01 8P1P005210GRB01数据手册

8P1P005210GRB01封装设计

查看详情并下载
Symbol
Footprint
3D Model
