首页  >  产品百科  >  JWL21RB1B

JWL21RB1B

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 船型开关, 双刀单掷触点, 开-关开关
供应商型号: 1959406
供应商: 欧时
标准整包数: 1

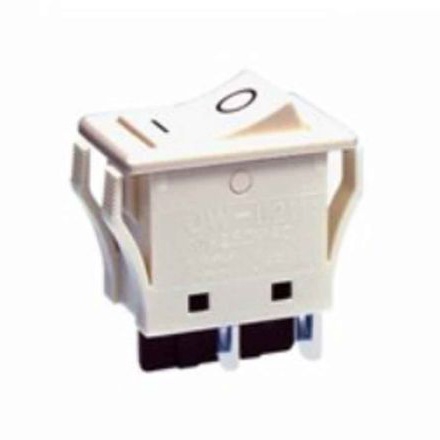

NKK SWITCHES 翘板开关 JWL21RB1B

JWL21RB1B概述

    High Inrush 10 & 16 Amp Rockers Series JW

    产品简介


    本系列的High Inrush 10 & 16 Amp Rockers是由NK Switches制造的高端开关设备,专为需要高电流容量和长寿命的应用设计。这些摇杆开关适用于多种行业,包括工业自动化、家用电器、照明系统及电力设备等,因其独特的设计能够承受大涌流电流而受到广泛认可。

    技术参数


    - 电气能力:额定功率10A@125/250V AC(JWM & JWMW型号);10A@30V DC(JWMW型号);16A@125/250V AC(JWL & JWLW型号);电信应用下5A@72V DC。
    - 其他评级:接触电阻最大10毫欧姆(JWM & JWMW);最大20毫欧姆(JWL & JWLW)。绝缘电阻最小为1000兆欧姆(@500V DC)。耐压强度最小为2000V AC(1分钟),极间和壳体间最小为4000V AC(1分钟)。机械寿命至少25,000次操作,电气寿命至少25,000次操作。
    - 机械操作力:单极JWM和JWMW为3.92N,双极为7.84N;JWL单极为5.00N,双极为10.00N,JWLW双极为10.00N。
    - 动作角度:26度。

    产品特点和优势


    - 高涌流电流处理能力:该系列开关特别适合需要处理大电流负载的应用,具备显著的涌流电流处理能力。
    - 可靠性与耐用性:具备高电气和机械寿命,能够在恶劣环境下长期稳定工作。
    - 防尘设计:内部遮盖设计提高了防尘能力,确保长期运行稳定性。
    - 环境适应性强:广泛的温度范围(-25°C至+70°C或+85°C),适应多种环境条件。
    - 高标准认证:符合UL94V-0、TV-5和TV-8等标准,提供高水平的安全性和可靠性。

    应用案例和使用建议


    这些开关非常适合用于需要承受高电流负载的场景,例如电动机控制、LED照明、空调和电源供应设备。安装时,建议在非水平表面或垂直方向上安装,以避免水或其他液体进入影响使用寿命。为了更好地发挥其性能,在选择配套元件时,应确保所选产品能与其电气参数相匹配,以实现最佳效果。

    兼容性和支持


    该系列产品兼容性强,能够轻松集成到现有的电子控制系统中。制造商提供了详尽的技术支持文档,并保证在保修期内提供免费维护和技术咨询,确保客户可以放心使用。

    常见问题与解决方案


    1. 问题:开关在长时间使用后出现卡顿现象
    - 解决方案:检查是否有灰尘或杂物积累,定期清洁和润滑可以解决此问题。
    2. 问题:开关无法正常工作
    - 解决方案:确认接线正确无误,并且电源电压符合要求。如有异常请参考用户手册进行故障排查或联系技术支持。

    总结和推荐


    总体来看,High Inrush 10 & 16 Amp Rockers系列在功能和性能方面表现卓越,特别是在应对高电流负载和恶劣环境方面具有明显优势。如果您正在寻找一款既可靠又高性能的开关产品,那么这将是您理想的首选。强烈推荐给需要这种高要求开关的用户。

JWL21RB1B参数

参数
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 16A
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-Off
长*宽*高 32mm(长度)*23mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWL21RB1B厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWL21RB1B数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWL21RB1B JWL21RB1B数据手册
