KP0415ASG03RGBP-2SJB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: Compact Surface Mount Illuminated Pushbutton
供应商型号: 3958756
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 按钮开关 KP0415ASG03RGBP-2SJB

KP0415ASG03RGBP-2SJB概述

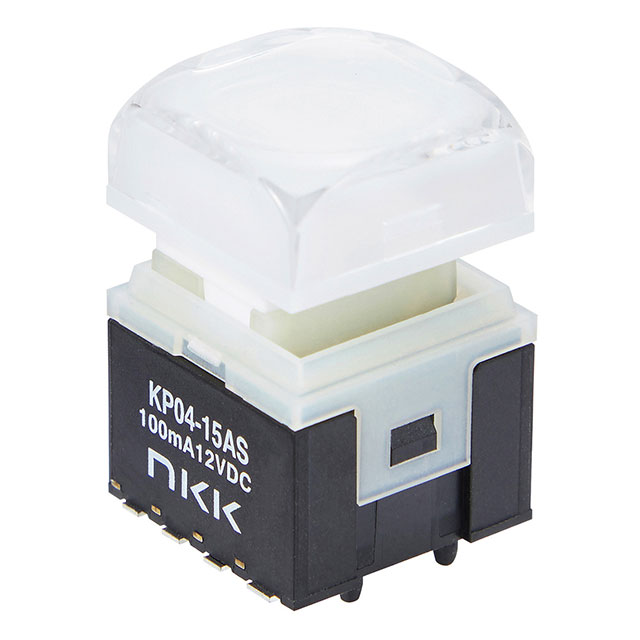

    # KP04 Series Illuminated Surface Mount Pushbuttons: Technical Overview

    产品简介


    KP04系列是一款紧凑型表面贴装(SMT)发光按钮开关,广泛应用于广播、音频、视频设备、自动化系统以及通信设备等领域。这款开关具备表面贴装技术的优势,能够有效减少电路板和材料处理成本,降低布线复杂度和钻孔数量。其独特的设计和卓越的性能使其成为众多行业用户的首选。

    技术参数


    电气参数
    - 电流容量:100mA最大值@12V直流
    - 接触电阻:最大200毫欧姆
    - 绝缘电阻:最小100兆欧姆@250V直流
    - 额定击穿电压:最小500V交流,持续1分钟
    机械参数
    - 机械寿命:最小300万次操作
    - 电气寿命:最小300万次操作
    - 操作力:1.6N ± 0.6N
    - 总行程:0.138英寸(3.5毫米)
    环境参数
    - 工作温度范围:-25°C至+50°C(-13°F至+122°F)
    - 湿度:在40°C(104°F)下,湿度90%至95%,持续240小时
    - 振动:10~55Hz频率范围内峰值加速度1.5mm,每方向持续2小时
    - 冲击:51G(500m/s²),每方向5次冲击

    产品特点和优势


    KP04系列开关采用了表面贴装技术,使得组装和布线变得更加简便和高效。此外,它具备多种颜色选择,包括RGBP和RGBW LED,能够提供多种颜色组合。这款开关具有独特的总行程设计(0.138英寸,即3.5毫米),使得按键操作与接触同步,确保了操作的安全性和可靠性。
    双触点镀金设计保证了高可靠性和长寿命,至少可承受300万次操作。此外,该产品还提供了多种定制选项,如非接触式或触觉/听觉操作模式,适用于不同的应用需求。

    应用案例和使用建议


    KP04系列开关常用于广播设备、自动化系统和通信设备中。例如,在智能家居控制系统中,它可以作为用户界面的一部分,用于控制各种家电设备。在工业环境中,它可以集成到机器控制系统中,以实现安全、可靠的开关操作。
    对于需要高精度操作的应用,建议使用带有精密插槽的设计,以确保平稳的按键动作。在进行焊接时,应遵循手册中提供的焊接曲线,避免温度过高导致开关损坏。

    兼容性和支持


    KP04系列开关适用于大多数自动贴装机,但在订购前应确认所需的贴装机型。制造商提供了详细的安装指南和支持服务,包括手工焊接和回流焊接指南,以及关于静电敏感性注意事项的建议。此外,用户可以通过联系工程部门获得关于多色LED同时照明的咨询。

    常见问题与解决方案


    问题1:如何正确进行回流焊接?
    解决方案:
    - 在进行回流焊接前,需移除防热膜。
    - 确保焊接温度不超过250°C,以防开关过热。
    - 遵循手册中的焊接曲线进行焊接,最多进行两次焊接。
    问题2:如何避免静电对开关的损害?
    解决方案:
    - 在操作过程中避免直接接触开关的引脚。
    - 使用静电防护手套和工作台垫。
    问题3:如何调整不同颜色LED的亮度?
    解决方案:
    - 根据每个颜色LED的特性调整电流值。
    - 如需要RGBW LED的同时照明,应咨询工程部门。

    总结和推荐


    KP04系列表面贴装发光按钮开关以其高性能、多功能和广泛的适用性,成为现代电子设备的理想选择。无论是从电气特性的稳定性还是机械寿命来看,该产品均表现出色。结合制造商提供的详细支持和良好的兼容性,我们强烈推荐此产品在各种关键应用中使用。如果您正在寻找一款稳定可靠的表面贴装发光按钮开关,KP04系列无疑是您的最佳选择。

KP0415ASG03RGBP-2SJB参数

参数
开关配置 -
电气寿命 -
开关功能 -
电流额定值 -
机械寿命 -
最大交流触点电压 -
指示颜色 -
面板开孔尺寸 -
执行器类型 -
最大直流触点电压 -
零件状态 在售
包装方式 盒装

KP0415ASG03RGBP-2SJB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

KP0415ASG03RGBP-2SJB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES KP0415ASG03RGBP-2SJB KP0415ASG03RGBP-2SJB数据手册

KP0415ASG03RGBP-2SJB封装设计

查看详情并下载
Symbol
Footprint
3D Model
