BB15AH-FB

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,按钮 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles SPDT 通孔安装 8.8mm(长度)*7.3mm(高度)
供应商型号: BB15AH-FB-ND
供应商: Digi-Key
标准整包数: 1

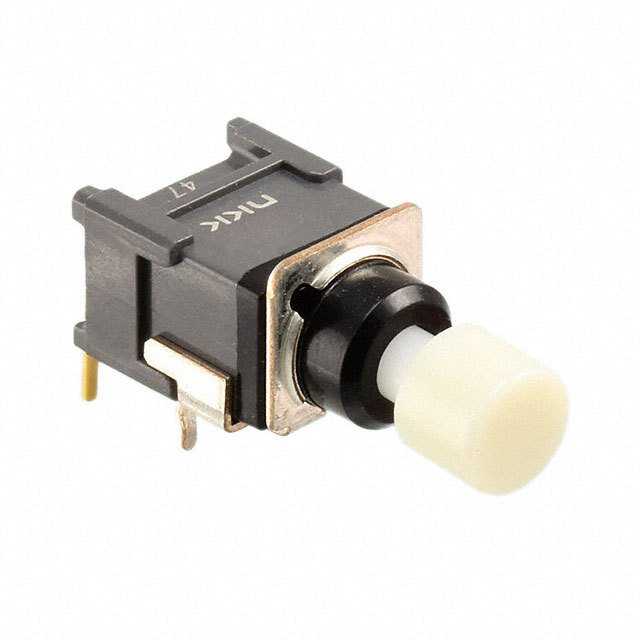

NKK SWITCHES 按钮开关 BB15AH-FB

BB15AH-FB概述


    产品简介


    Series BB Process Sealed Subminiature Antistatic Pushbuttons 是一款专为逻辑级应用设计的小型电子开关,具有出色的抗静电性能和卓越的操作可靠性。此系列开关以紧凑的设计闻名,体积仅为同类型号(如Series M)的三分之一,非常适合在PCB板上节省空间。产品提供两种电路模式:瞬时(momentary)和维持(alternate action),能够满足多种不同的应用场景需求。
    主要功能包括抗静电结构设计、高接触稳定性以及符合逻辑级电路要求的电气性能。Series BB 推动器广泛应用于通信设备、工业控制、医疗仪器以及消费电子等领域。

    技术参数


    - 电气能力(电阻负载):
    - 逻辑电平:最大0.4VA @ 28V AC/DC(适用范围:0.1mA 至 0.1A @ 20mV 至 28V)

    - 其他额定值:
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 耐压强度:500V AC 最小,持续1分钟
    - 机械寿命:瞬时模式下≥50,000次操作;交替动作模式下≥25,000次操作
    - 电气寿命:瞬时模式下≥50,000次操作;交替动作模式下≥25,000次操作
    - 额定操作力:瞬时模式下2.55N;交替动作模式下2.94N
    - 工作环境:
    - 工作温度范围:-30°C 至 +85°C(-22°F 至 +185°F)
    - 湿度:在40°C(104°F)条件下,湿度为90~95%,持续96小时
    - 振动:频率范围10~55Hz,峰值振幅1.5mm,各方向持续1分钟
    - 冲击:加速度50G(490m/s²),测试6个正交方向
    - 材料与表面处理:
    - 推杆:聚甲醛
    - 套管:碳填充尼龙
    - 外壳:玻璃纤维增强尼龙
    - 支架:磷青铜镀锡
    - 可移动触点:磷青铜镀金
    - 固定触点:铜合金镀金
    - 端子:铜合金镀金

    产品特点和优势


    1. 抗静电设计:采用碳填充尼龙套管和磷青铜支架构成的超级结构,可有效防止静电对触点的损害。
    2. 超小型化:相比同类产品,体积更小,适合需要密集布局的应用场景。
    3. 高接触稳定性:独特的STC接触机制,提供顺滑且无干扰的触感,确保长时间使用后依然保持可靠性能。
    4. 完全密封结构:防护等级高,能有效避免灰尘和湿气引起的接触问题,同时便于焊接和清洁。
    5. 易于安装:端子间距为0.1英寸×0.1英寸(2.54mm×2.54mm),符合标准PCB网格设计,便于快速装配。

    应用案例和使用建议


    应用案例:
    - 医疗设备中的控制面板按钮。
    - 工业自动化系统中的紧急停止开关。
    - 智能家居中的触摸按键模块。
    使用建议:
    - 在高温或高湿环境中使用时,需注意定期检查密封性能并进行必要的清洁维护。
    - 为提高安装强度,建议使用支持支架。
    - 安装时需按照推荐的波峰焊工艺参数进行焊接操作。

    兼容性和支持


    - 兼容性:支持标准PCB布局,可与主流PCB组件无缝对接。
    - 支持服务:制造商提供详尽的技术文档和完善的售后服务,包括免费样品申请和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 操作力过大 | 检查推杆与套管之间的配合是否正确。 |
    | 接触不稳定 | 检查接触面是否有污染或损坏。 |
    | 密封失效 | 确保安装环境符合规定的湿度和温度条件。 |

    总结和推荐


    Series BB Process Sealed Subminiature Antistatic Pushbuttons是一款兼具高性能与高稳定性的电子元器件。其超小型设计、卓越的抗静电能力和耐用的机械结构使其成为众多行业应用的理想选择。对于需要在有限空间内实现高精度操作的场景,该系列产品无疑是一个值得信赖的选择。我们强烈推荐给追求高品质和可靠性的客户。

    注:欲了解更详细的产品信息及订购方式,请访问官方网站 www.nkkswitches.com 或联系当地经销商获取进一步帮助。

BB15AH-FB参数

参数
最大交流触点电压 28V
开关配置 SPDT
执行器类型 圆形,按钮
电流额定值 -
最大直流触点电压 28V
面板开孔尺寸 -
指示颜色 -
开关功能 On-Mom
电气寿命 50000Cycles
机械寿命 50000Cycles
长*宽*高 8.8mm(长度)*7.3mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 托盘

BB15AH-FB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

BB15AH-FB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES BB15AH-FB BB15AH-FB数据手册

BB15AH-FB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9596 ¥ 67.2586
10+ $ 6.6154 ¥ 55.363
40+ $ 6.0533 ¥ 50.6587
80+ $ 5.7897 ¥ 48.4524
230+ $ 5.4091 ¥ 45.2677
440+ $ 5.1874 ¥ 43.4125
945+ $ 4.9373 ¥ 41.3193
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.25
