首页  >  产品百科  >  JWS21RAA

JWS21RAA

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: ON - OFF DPST 30000Cycles 10000Cycles 10A DPST 焊接安装,面板安装 21mm(长度)*25.7mm(高度)
供应商型号: JWS21RAA
供应商: 国内现货
标准整包数: 1

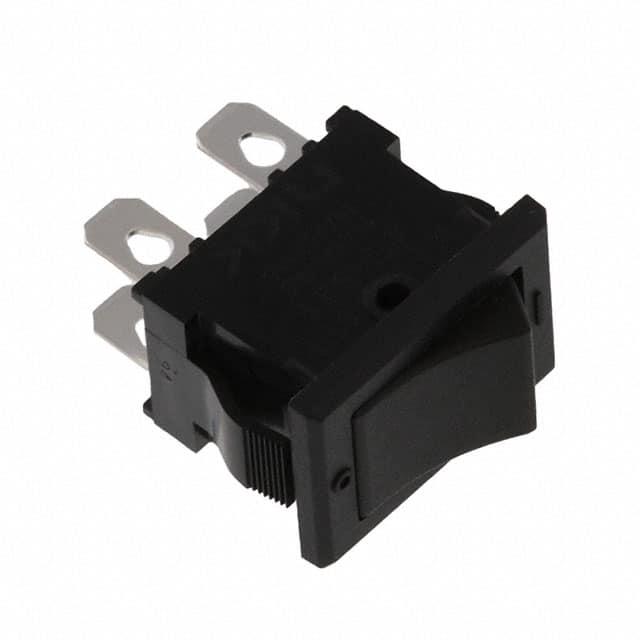

NKK SWITCHES 翘板开关 JWS21RAA

JWS21RAA概述


    产品简介




    本系列电子元器件产品为JWS Internationally Approved Rockers,适用于广泛的电子应用领域,如电信、测量仪器、自动化系统和消费电子产品。该产品包括各种类型的开关,如单极开关(SPST)和双极开关(DPST),并具有非照明型和带指示灯型号。


    技术参数




    - 电气容量:
    - 额定电流:10A @ 125/250V AC (电阻负载)
    - 额定电流:6A @ 125/250V AC (UL/CSA认证)
    - 额定电流:5A (3A) @ 125/250V AC (VDE认证)

    - 性能参数:
    - 接触电阻:最大10毫欧
    - 绝缘电阻:最小500兆欧 @ 500V直流
    - 耐压强度:接触间的最小耐压2,000V交流,接触与外壳间为4,000V交流,持续1分钟

    - 机械寿命: 最少30,000次操作
    - 电寿命: 最少10,000次操作
    - 额定操作力: 单极3.92N,双极5.39N
    - 动作角度: 30度

    - 工作环境:
    - 操作温度范围:非照明型-25°C至+70°C,照明型-25°C至+50°C
    - 湿度:90~95%湿度,96小时,40°C
    - 振动:10~55Hz,峰值加速度1.5mm,15分钟内完成振动
    - 冲击:50G加速度(6个方向各5次冲击)


    产品特点和优势




    - 多样性:提供多种颜色选择,增加设计灵活性。
    - 防护特性:具有防尘和防止意外操作的设计。
    - 材料质量:聚酰胺外壳及内部组件,确保耐用性和可靠性。
    - 小巧尺寸:适合多种应用场合,特别是需要紧凑设计的产品。
    - 终端锁定:集成的端子设计,有效防止污染。


    应用案例和使用建议




    - 应用场景:这些开关广泛应用于各种消费电子设备、医疗设备、工业控制面板等。
    - 使用建议:对于长期高负荷操作的应用,建议定期检查接线情况,以避免接触不良带来的风险。此外,在高温环境中使用时,需要考虑散热措施。


    兼容性和支持




    - 兼容性:此系列产品可与多种其他电器元件配套使用,例如连接器和电缆组件。
    - 支持服务:供应商提供了详尽的技术文档和支持资源,包括安装指南和维护手册。


    常见问题与解决方案




    - 问题:接通后灯具不亮。
    - 解决方法:确认LED极性正确,且电压在规定范围内;如果超过规定电压,需要外部限流电阻。
    - 问题:开关寿命短。
    - 解决方法:检查是否有异常负载,保持正确的操作力,定期清洁终端。


    总结和推荐




    综上所述,JWS Internationally Approved Rockers系列开关以其多样化的颜色选择、优良的机械和电气性能以及适应性强的特点,在市场上具有很强的竞争力。我们强烈推荐这类开关用于需要高性能和可靠性要求的各种电子设备中。

JWS21RAA参数

参数
开关功能 ON - OFF
指示颜色 -
开关配置 DPST
触点样式 DPST
电流额定值 10A
电气寿命 10000Cycles
机械寿命 30000Cycles
长*宽*高 21mm(长度)*25.7mm(高度)
安装方式 焊接安装,面板安装
包装方式 散装

JWS21RAA厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWS21RAA数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWS21RAA JWS21RAA数据手册

JWS21RAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.57
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.57
