WT25S

产品分类: 拨动开关
厂牌: NKK SWITCHES
产品描述: NKK Switches 钮子开关, 双刀双掷, 关-(关)开关, 面板, 10 A
供应商型号: 1813655
供应商: 欧时
标准整包数: 1

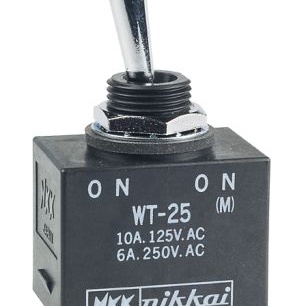

NKK SWITCHES 拨动开关 WT25S

WT25S概述

    环境密封型拨动开关系列WT技术手册

    产品简介


    环境密封型拨动开关(Series WT)是电子设备中常用的控制装置,适用于工业、家电及汽车等多个领域。它们具有出色的防水防尘能力,能确保在恶劣环境下仍能可靠工作。本系列产品包括多种配置,包括单极单掷(SPST)、单极双掷(SPDT)、双极双掷(DPDT)等多种型号。

    技术参数


    以下是环境密封型拨动开关的技术参数摘要:
    - 电气容量:电阻负载下,额定功率为10A@125V AC或6A@250V AC或10A@30V DC。
    - 其他电气参数:
    - 接触电阻:焊接端子和螺钉终端模型最大为10毫欧姆;引线端子模型最大为30毫欧姆。
    - 绝缘电阻:最小为200兆欧姆(500V DC条件下)。
    - 介电强度:至少1,500V AC持续1分钟。
    - 机械寿命:对于On-None-Off, On-None-On, & On-Off-On型号,至少50,000次操作;其他型号至少30,000次操作。
    - 电气寿命:至少15,000次操作。
    - 旋转角度:24°。
    - 安装扭矩:1.47Nm(13磅·英寸)。

    产品特点和优势


    环境密封型拨动开关系列WT的主要特点是其高防护等级,可满足在苛刻环境中工作的需求。具体特点包括:
    - 前面板和背面板均符合IP67标准,能够完全防止灰尘进入并保护设备免受水侵。
    - 铜质接触器经过银镀层处理,提高了电路可靠性。
    - 单体结构设计,增强对环境因素的抵抗力。
    - 采用耐热树脂材料制作外壳,符合UL94V-0阻燃标准,提高安全性能。
    - 拨动机制经过特殊设计,可以有效避免光接触焊点,特别是在电路11、12、21和22中。

    应用案例和使用建议


    环境密封型拨动开关系列WT广泛应用于各种工业控制系统中,如汽车仪表盘、家用电器、医疗设备等。以下是一些使用建议:
    - 在潮湿或腐蚀性强的环境中使用时,优先选择带有额外保护装置(如AT401S)的产品。
    - 定期检查面板密封圈的状态,以确保长期运行的可靠性。
    - 在连接不同颜色的电线时,需根据标准色码进行正确接线,以避免错误连接带来的问题。

    兼容性和支持


    本产品与其他电子元器件和设备具有良好的兼容性,适合与各类电器系统集成使用。制造商提供全面的技术支持和服务,包括但不限于安装指导、故障排除和维修服务。客户可以根据需要购买额外的配件,如不同的密封圈和安装硬件,以进一步提高设备的可靠性。

    常见问题与解决方案


    在使用过程中,可能会遇到以下常见问题及其解决方案:
    - 问题1:拨动开关无法正常工作。
    - 解决办法:检查电源是否正常连接,确认开关是否正确安装。如果问题依然存在,请联系技术支持。
    - 问题2:接触不良或出现噪音。
    - 解决办法:检查接触点是否有灰尘或污垢,清洁接触点后重新测试。若问题仍未解决,考虑更换新部件。
    - 问题3:开关内部进水。
    - 解决办法:立即停止使用,并拆卸检查内部是否受损。如有必要,更换新的防水配件。

    总结和推荐


    环境密封型拨动开关系列WT凭借其卓越的防护性能、稳定的电气特性和广泛的适用范围,在众多行业中表现出色。该系列产品特别适合于对环境条件要求较高的场合。因此,强烈推荐在类似应用中选用本产品,以确保系统的可靠性和耐用性。

WT25S参数

参数
执行器长度 17.5mm
机械寿命 15000Cycles
开关功能 On-Mom
指示颜色 -
最大交流触点电压 125V
最大直流触点电压 30V
电流额定值 10A
电压额定值 30V(DC)
安装方式 焊接安装,面板安装
包装方式 散装

WT25S厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

WT25S数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 拨动开关 NKK SWITCHES WT25S WT25S数据手册

WT25S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.7758 ¥ 175.5551
5+ $ 19.953 ¥ 168.6024
50+ $ 19.1173 ¥ 161.5411
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 175.55
