CKL12BFW01-002

产品分类: 钥匙锁开关
厂牌: NKK SWITCHES
产品描述: 250V(AC) On-On SPDT 圆形-19.00(Dia) 30000Cycles 3A SPDT 焊接安装,面板安装 22mm(长度)*40mm(高度)
供应商型号: 633-CKL12BFW01-002
供应商: Mouser
标准整包数: 1

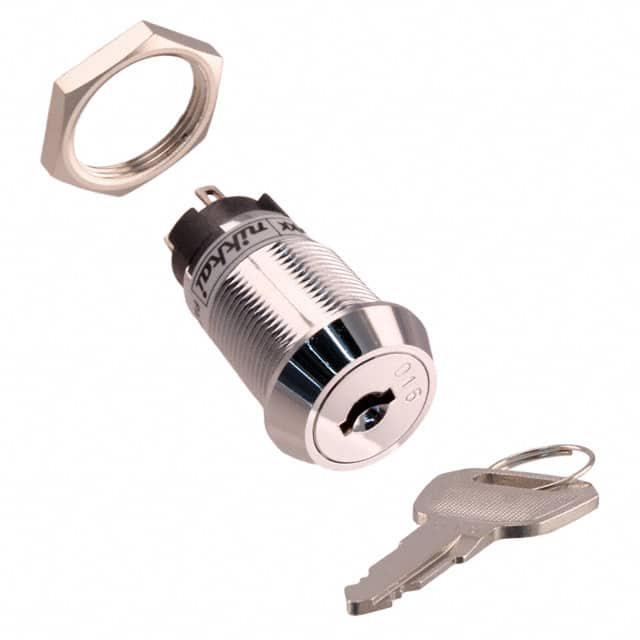

NKK SWITCHES 钥匙锁开关 CKL12BFW01-002

CKL12BFW01-002概述

    高安全性钥匙锁(系列CK)电子元器件产品技术手册

    1. 产品简介


    高安全性钥匙锁(系列CK)是一种设计用于高端安全需求的电子元器件。其主要类型包括按键开关、旋转开关、推拉开关及滑动开关等。这些电子元件广泛应用于各种需要高安全性的场合,例如工业控制、通信设备、安保系统以及医疗仪器等领域。系列CK以可靠性和耐用性著称,特别适合需要极高机械强度和电气稳定性的应用。

    2. 技术参数


    以下为系列CK产品的关键技术参数:
    - 电气能力(电阻负载):
    - 额定电流:3A @ 250V AC
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最低1,000兆欧姆 @ 500V DC
    - 耐压强度:1,000V AC(接触间),1,500V AC(接触与外壳间)
    - 机械寿命:
    最少30,000次操作循环
    - 电寿命:
    最少10,000次操作循环
    - 防静电能力:
    至少承受15千伏静电放电(仅限CKM型号)
    - 额定扭矩:
    - 16毫米套筒(CKM型号):0.04mNm(平头钥匙),0.08mNm(管状钥匙)
    - 19毫米套筒(CKL型号):0.05mNm(平头钥匙),0.07mNm(管状钥匙)

    3. 产品特点和优势


    - 高绝缘性能:
    材料采用高绝缘塑料,可承受高达15千伏静电放电,具备显著的抗静电特性。
    - 耐用性强:
    19毫米套筒版本采用锌合金外壳,专为高安全需求设计。
    - 高性能切换机制:
    垂直旋转切换结合自清洁滑动触点,确保高度可靠性与长久使用寿命。
    - 多样化设计:
    提供16毫米和19毫米直径套筒选项,钥匙类型包括平头和管状钥匙。
    - 易于安装:
    内部结构设计优化,具有良好的密封性能。

    4. 应用案例和使用建议


    高安全性钥匙锁系列CK在工业自动化、银行系统及医疗设备中有广泛应用。典型应用包括:
    - 工业控制面板:
    通过高安全性钥匙锁定特定功能按钮,防止未经授权的操作。
    - 安保系统:
    控制门禁系统的开启权限,确保访问安全。
    使用建议:
    - 确保安装时面板厚度符合要求(16毫米型号为11.9mm,19毫米型号为12.6mm)。
    - 根据具体应用场景选择合适的钥匙类型和平面/管状设计。

    5. 兼容性和支持


    该系列产品兼容各类工业标准接口,可无缝集成到现有设备中。制造商提供全面的技术支持,包括安装指导、维修服务及备用零件供应。此外,随机附赠的硬件配件(如六角螺母)极大简化了安装过程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 触点接触不良 | 检查接线端子是否紧固,必要时重新焊接 |
    | 密封性能下降 | 更换密封圈或重新涂抹密封胶 |
    | 钥匙无法拔出 | 清洁内部滑动部件并润滑 |

    7. 总结和推荐


    高安全性钥匙锁系列CK以其卓越的安全性和耐用性在市场上脱颖而出。无论是工业级还是高端民用市场,这款产品都展现出极高的性价比。推荐用于对安全性能有严格要求的应用场景。其紧凑的设计和模块化安装方式使其成为众多设备的理想选择。
    如有进一步疑问,请联系技术支持团队获取帮助。

CKL12BFW01-002参数

参数
面板开孔尺寸 圆形-19.00(Dia)
电流额定值 3A
电压额定值 250V(AC)
电气寿命 -
机械寿命 30000Cycles
开关功能 On-On
开关配置 SPDT
长*宽*高 22mm(长度)*40mm(高度)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 盒装

CKL12BFW01-002厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

CKL12BFW01-002数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 钥匙锁开关 NKK SWITCHES CKL12BFW01-002 CKL12BFW01-002数据手册

CKL12BFW01-002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.4605 ¥ 206.6912
10+ $ 20.034 ¥ 169.2873
25+ $ 18.9648 ¥ 160.2526
50+ $ 18.1332 ¥ 153.2255
100+ $ 16.863 ¥ 142.4923
250+ $ 15.8865 ¥ 134.2409
500+ $ 15.1935 ¥ 128.3851
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
