JWS11RAAF

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off SPST 30000Cycles 绿色 10000Cycles 10A SPST 卡入式安装,按扣安装,焊接安装,面板安装 21mm(长度)*28.5mm(高度)
供应商型号: JWS11RAAF
供应商: 国内现货
标准整包数: 1

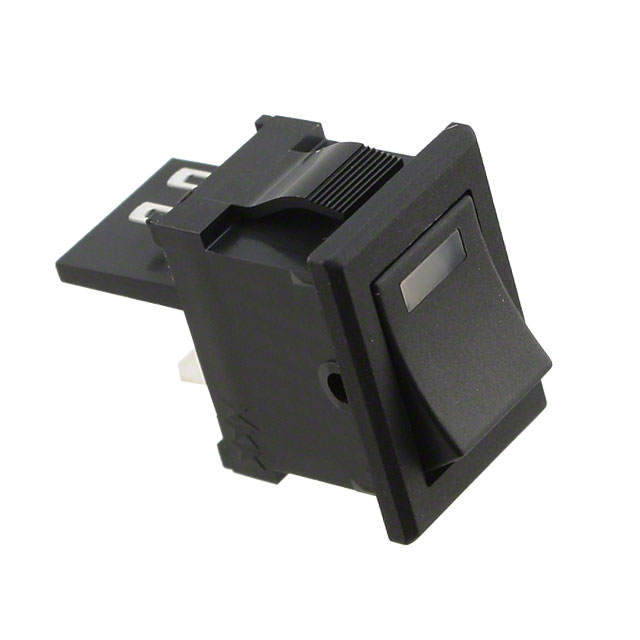

NKK SWITCHES 翘板开关 JWS11RAAF

JWS11RAAF概述


    产品简介


    系列 JWS 国际认证拨动开关
    系列 JWS 是一款广泛应用的拨动开关,适用于电信、测量、自动化和消费电子等领域。它具有多种颜色选择,能够提供出色的防护性能和易用性。这些拨动开关可用于各种电路控制,确保可靠的电气连接和耐用性。

    技术参数


    - 额定容量:
    - 功率等级:10A @ 125/250V AC(阻性负载)
    - 额定电流:6A @ 125/250V AC(UL/CSA)
    - 额定电流:5A (3A) @ 125/250V AC(VDE)
    - 电气特性:
    - 接触电阻:最大 10 毫欧
    - 绝缘电阻:最小 500 兆欧 @ 500V 直流
    - 耐压强度:接触间 2000V 交流,1 分钟;接触与外壳间 4000V 交流,1 分钟
    - 机械寿命:至少 30,000 次操作
    - 电气寿命:至少 10,000 次操作
    - 其他规格:
    - 操作力:单极 3.92N,双极 5.39N
    - 触点角度:30°
    - 材料与表面处理:
    - 摇杆:聚酰胺(UL94V-2)
    - 外壳:聚酰胺(UL94V-0)
    - 可移动触点:镀银铜
    - 不可移动触点:银合金
    - 端子:镀银黄铜
    - 内部端子:镀银铜
    - 灯座端子:镀锡磷青铜(仅限带灯型号)
    - 环境条件:
    - 工作温度范围:非照明模型为 -25°C 至 +70°C(-13°F 至 +158°F);照明模型为 -25°C 至 +50°C(-13°F 至 +122°F)
    - 湿度:在 40°C(104°F)下 90% 至 95% 的湿度下持续 96 小时
    - 振动:10 Hz 至 55 Hz 的振动,在 1.5 mm 峰峰值位移下振动 15 分钟,六个方向各 2 小时
    - 冲击:50G(490m/s²)加速度,在六个方向上各经受 5 次冲击
    - 防尘:内密封防尘

    产品特点和优势


    - 多样化颜色选择:提供多种颜色的摇杆帽和外壳,便于产品定制。
    - 保护屏障:具备防止意外操作的保护屏障。
    - 耐灰尘设计:内部聚酰胺盖板防止灰尘进入,保证开关内部清洁。
    - 清晰的操作手感:开关动作轻巧,手感清晰。
    - 小巧尺寸:适合多种场合的应用,如通信设备、测量仪器、自动化设备和消费电子产品。
    - 终端锁定:焊接端子能够锁定助焊剂、灰尘和其他污染物。
    - 高阻燃性:外罩采用符合 UL94V-0 标准的阻燃树脂材料。

    应用案例和使用建议


    系列 JWS 拨动开关广泛应用于电信设备、测量仪器、自动化系统和消费电子产品中。例如,在电信基站中,这种开关可以用于远程控制电路的开启和关闭。在智能家居设备中,它们可以用于控制灯光、风扇等设备的开闭。
    使用建议:
    - 在安装过程中,应根据面板厚度选择合适的安装孔径。
    - 定期清洁终端,防止助焊剂和其他杂质积累影响电气性能。
    - 在极端环境下使用时,需注意温湿度和振动的影响,确保操作稳定。

    兼容性和支持


    - 兼容性:系列 JWS 拨动开关适用于标准面板安装,可与其他标准电气组件配合使用。
    - 支持和服务:制造商提供了详细的技术支持和售后服务,确保用户在使用过程中得到及时的帮助。

    常见问题与解决方案


    - 问题1:开关动作不顺畅。
    - 解决方案:检查是否有灰尘或杂物进入开关内部,必要时清洁开关。

    - 问题2:开关接触不良。
    - 解决方案:确认焊接是否牢固,检查终端是否有腐蚀现象,需要时更换终端。
    - 问题3:灯具不亮。
    - 解决方案:检查电源电压是否符合要求,必要时添加一个适当的球状电阻。

    总结和推荐


    系列 JWS 拨动开关是一款功能强大且用途广泛的电子元件,具有出色的电气特性和耐用性。它们在各种环境中表现出色,适用于电信、测量、自动化及消费电子产品等多个领域。其独特的特点和卓越的性能使其在市场上具有很强的竞争优势。因此,我们强烈推荐使用系列 JWS 拨动开关以提高系统的可靠性和耐用性。

JWS11RAAF参数

参数
电流额定值 10A
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 On-Off
指示颜色 绿色
开关配置 SPST
触点样式 SPST
长*宽*高 21mm(长度)*28.5mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWS11RAAF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWS11RAAF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWS11RAAF JWS11RAAF数据手册

JWS11RAAF封装设计

查看详情并下载
Symbol
Footprint
3D Model
