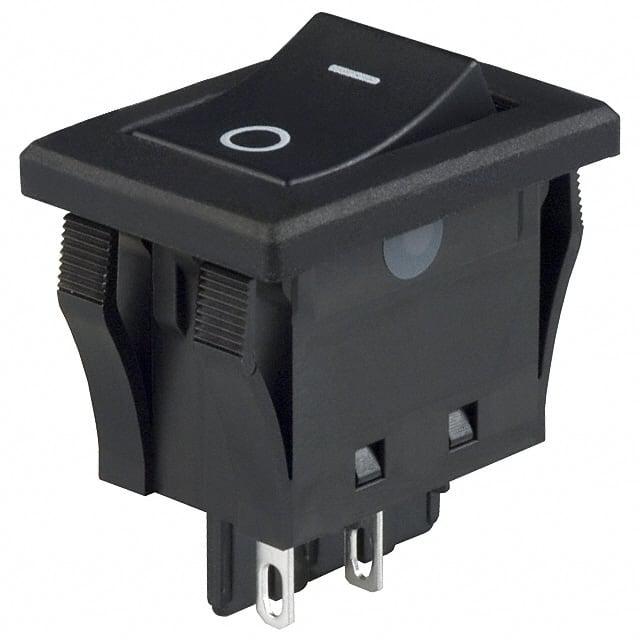

JWMW11RA1A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off SPST 25000Cycles 25000Cycles 10A SPST 卡入式安装,按扣安装,焊接安装,面板安装 29.6mm(长度)*33mm(高度)
供应商型号: TS-JWMW11RA1A
供应商: 海外现货
标准整包数: 1
NKK SWITCHES 翘板开关 JWMW11RA1A

JWMW11RA1A概述

    高浪涌电流10A及16A摇杆开关系列 JW

    产品简介


    本系列高浪涌电流摇杆开关(型号:JW)属于工业控制和电气自动化领域的关键部件。它提供了两种不同电流级别的切换能力——10A 和 16A,适用于各种严苛的电气环境。产品线涵盖了JWM, JWMW, JWL, 和 JWLW 四种型号,分别满足不同的应用需求,如工业控制系统、汽车电子、通信设备等。此外,该系列产品具有高抗干扰能力和长使用寿命,确保在多种复杂环境中稳定可靠运行。

    技术参数


    - 电气容量:
    - 10A @ 125/250V AC (JWM & JWMW 模型)
    - 10A @ 30V DC (JWMW 模型)
    - 16A @ 125/250V AC (JWL & JWLW 模型)
    - 5A @ 72V DC (电信应用)
    - 其他额定值:
    - 接触电阻:JWM & JWMW ≤ 10毫欧姆;JWL & JWLW ≤ 20毫欧姆
    - 绝缘电阻:≥ 1,000兆欧姆 @ 500V DC
    - 耐压强度:≥ 2,000V AC 1分钟(触点间);≥ 4,000V AC 1分钟(触点与外壳间)
    - 机械寿命:≥ 25,000次操作
    - 电气寿命:≥ 25,000次操作
    - 触发力:JWM 单极 3.92N;双极 7.84N;JWL 单极 5.00N;双极 10.00N;JWLW 双极 10.00N
    - 扔角:26°
    - 材料与表面处理:
    - 摇杆:聚苯醚(UL94V-0)
    - 触点:JWM & JWMW 银合金镀银;JWL & JWLW 铜镀银
    - 外壳/框架/屏障:尼龙(UL94V-0)
    - 内部密封:聚苯硫醚(UL94V-0)
    - 基座:三聚氰胺(UL94V-0)
    - 端子:黄铜镀银

    产品特点和优势


    - 独特的构造:JWM 模型是业内首款带 TV 评级的注塑摇杆开关,能承受大浪涌电流,且拥有高达10A和16A的高电容量。
    - 高可靠性:内部绝缘屏障提升绝缘电阻和耐压强度,有效防止接触焊合。
    - 耐用性:采用特殊设计的片状物减少接触弹跳,提高电气寿命。
    - 防尘性能:内盖设计隔绝操作部分和触点区域,实现防尘。
    - 耐腐蚀性:终端内置且环氧密封,防止焊料、灰尘和其他污染物侵入。
    - 灵活性:可选焊锡舌/快速连接终端,方便与接头配合使用。

    应用案例和使用建议


    - 工业控制系统:该产品适合用于需要高稳定性和大电流处理能力的工业控制系统中,特别是在电机控制、机械设备等领域。建议根据具体应用环境进行适当的安装和配置。
    - 汽车电子:在汽车电子系统中,该产品能够提供可靠的电路保护和控制功能。安装时应避免暴露于极端温度和湿度条件下。
    - 通信设备:在电信设备中,该产品特别适合在高压差信号传输过程中保障电路安全。应注意避免水或油的直接浸没。

    兼容性和支持


    - 与其他元件的兼容性:该产品与多种标准尺寸和电气接口兼容,便于集成到现有的电气系统中。
    - 厂商支持:制造商提供了详细的技术文档和安装指南,并提供全面的售后服务和技术支持。

    常见问题与解决方案


    - 问题1:浪涌电流导致设备损坏。
    - 解决方案:使用过载保护设备,确保设备的浪涌电流限制在规定范围内。
    - 问题2:接触不良。
    - 解决方案:定期清洁触点,检查是否有氧化或其他污染。
    - 问题3:操作频率过高导致磨损。
    - 解决方案:根据应用要求选择合适的产品型号,并进行适当的维护。

    总结和推荐


    总体而言,高浪涌电流10A及16A摇杆开关系列 JW 在技术参数和性能方面表现出色,具有广泛的适用性和优异的性价比。对于那些需要高可靠性和大电流处理能力的应用场合,推荐使用这一系列的产品。

JWMW11RA1A参数

参数
指示颜色 -
开关配置 SPST
触点样式 SPST
电流额定值 10A
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-Off
长*宽*高 29.6mm(长度)*33mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装

JWMW11RA1A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JWMW11RA1A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 翘板开关 NKK SWITCHES JWMW11RA1A JWMW11RA1A数据手册

JWMW11RA1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 9.9636 ¥ 84.6906
25+ $ 9.7698 ¥ 83.0433
50+ $ 9.5418 ¥ 81.1053
100+ $ 9.3594 ¥ 79.5549
250+ $ 8.5842 ¥ 72.9657
库存: 41
起订量: 24 增量: 1
交货地:
最小起订量为:10
合计: ¥ 846.9
