G3B15AP

产品分类: 按钮开关
厂牌: NKK SWITCHES
产品描述: 圆形,柱塞 On-Mom SPDT 50000Cycles 28V 28V 50000Cycles 贴片安装 11mm(长度)*7.6mm(高度)
供应商型号: G3B15AP
供应商: 国内现货
标准整包数: 1

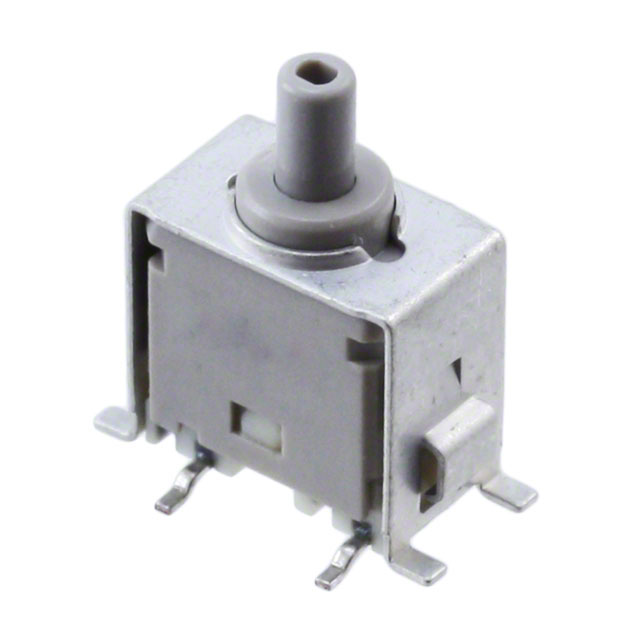

NKK SWITCHES 按钮开关 G3B15AP

G3B15AP概述


    产品简介


    Series G3B Ultra-Miniature Process Sealed SMT Pushbuttons
    系列G3B超微型密封SMT轻触开关是专为需要高密度安装和轻量化设计的应用而开发的产品。这些轻触开关具有出色的耐用性和可靠性,适用于手持设备和其他空间受限的场合。其核心特性包括超小型尺寸、自动化装配能力和卓越的电气性能。

    技术参数


    - 电气能力(电阻负载):逻辑电平:最大0.4VA @ 28V AC/DC(适用范围:0.1mA至0.1A @ 20mV至28V)
    - 其他评级:
    - 接触电阻:最大80毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 500V DC
    - 耐压强度:最小500V AC持续1分钟
    - 机械寿命:至少50,000次操作
    - 电气寿命:至少50,000次操作
    - 操作力:2.0牛顿
    - 行程:预行程:0.6毫米;过行程:0.5毫米;总行程:1.1毫米
    - 工作温度范围:-30°C至+85°C
    - 湿度:90%至95%相对湿度,持续96小时@40°C
    - 振动:频率范围10 Hz至500 Hz,峰值-峰值幅度1.5 mm,每方向持续2小时
    - 冲击:50G(490m/s²),测试6个方向,每个方向5次冲击

    产品特点和优势


    - 超小型尺寸:允许高密度安装,重量仅0.6克,适合手持设备。
    - 自动装配:使用带卷和套管包装,可快速自动化表面贴装,符合EIA-481-D标准。
    - 耐热材料:采用耐热树脂制成的外壳、基座和推杆,支持蒸汽相和红外对流回流焊接。
    - 全面密封:结合设计特性实现全面密封,允许自动化加工技术,包括清洗程序。
    - 卓越的接触机制:具备STC接触机制,提供更平稳的触发感、更高的接触稳定性和无与伦比的逻辑级可靠性。

    应用案例和使用建议


    - 手持设备:适用于智能手机、平板电脑及其他便携式电子产品中的按键。
    - 工业控制:在工业环境中用于各种控制器和仪表板上。
    - 医疗设备:可在医疗器械上作为微小且可靠的输入装置。
    使用建议:
    - 确保开关与面板或其他支撑物牢固固定,以保护焊点不受机械应力影响。
    - 使用推荐的回流焊接工艺进行焊接,确保正确的焊接过程。

    兼容性和支持


    - 兼容性:支持SMT表面贴装技术,适用于多种自动化组装线。
    - 支持和维护:供应商提供全面的技术文档和支持服务,确保安装和维护过程顺利进行。

    常见问题与解决方案


    - 问题:焊接过程中出现异常
    - 解决方案:确保使用推荐的焊接参数,检查焊料质量和焊接设备。

    - 问题:安装后按键无法正常工作
    - 解决方案:检查安装位置是否正确,确保焊接点没有虚焊。

    总结和推荐


    总结:
    Series G3B超微型密封SMT轻触开关凭借其紧凑的设计、出色的电气性能和高度自动化装配能力,成为适用于多种应用的理想选择。其耐高温材料、全密封结构和卓越的接触机制使其在市场上具有较强的竞争力。
    推荐:
    鉴于其优越的性能和广泛的适用范围,强烈推荐使用该产品。无论是手持设备还是工业控制,这些开关都能提供可靠稳定的性能,是理想的选择。

G3B15AP参数

参数
最大直流触点电压 28V
指示颜色 -
开关功能 On-Mom
电流额定值 -
最大交流触点电压 28V
面板开孔尺寸 -
电气寿命 50000Cycles
开关配置 SPDT
执行器类型 圆形,柱塞
机械寿命 50000Cycles
长*宽*高 11mm(长度)*7.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

G3B15AP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

G3B15AP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 按钮开关 NKK SWITCHES G3B15AP G3B15AP数据手册

G3B15AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.78
库存: 31
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.78
