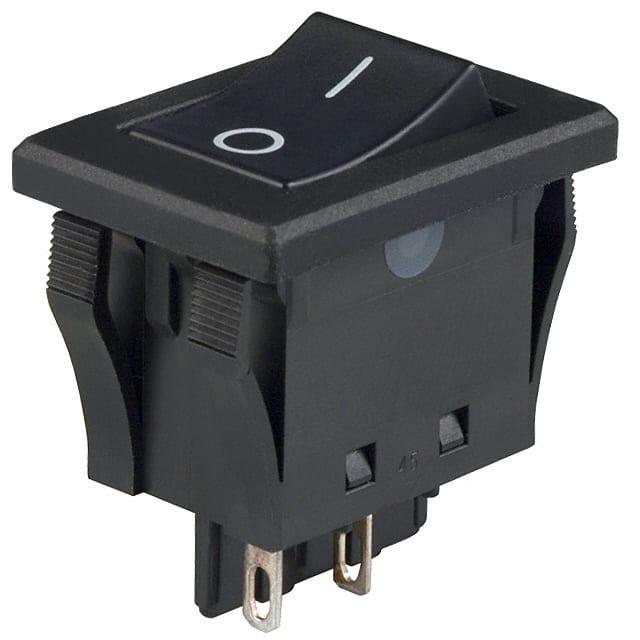

JWMW11RA2A

产品分类: 翘板开关
厂牌: NKK SWITCHES
产品描述: On-Off SPST 25000Cycles 25000Cycles 卡入式安装,按扣安装,焊接安装,面板安装 29.6mm(长度)*33mm(高度)
供应商型号: JWMW11RA2A
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 翘板开关 JWMW11RA2A

JWMW11RA2A概述

    高电流10A和16A摇杆开关系列 JW

    产品简介


    本系列产品是高电流10A和16A摇杆开关(Series JW),旨在满足需要处理大冲击电流的应用需求。这些开关设计用于多种应用场合,如电力系统、工业控制设备以及各类自动化装置。它们提供了出色的电气容量,适用于电阻负载,且通过了多种国际认证标准,确保了高度的安全性和可靠性。

    技术参数


    - 电气容量:
    - 10A @ 125/250V AC(JWM & JWMW模型)
    - 16A @ 125/250V AC(JWL & JWLW模型)
    - 5A @ 72V DC(电信应用)
    - 其他额定值:
    - 接触电阻:
    - JWM & JWMW:最大10毫欧姆
    - JWL & JWLW:最大20毫欧姆
    - 绝缘电阻:
    - 最小1,000兆欧姆 @ 500V DC
    - 耐压强度:
    - 最低2,000V AC,连续1分钟
    - 最低4,000V AC,接触与外壳之间,连续1分钟
    - 机械寿命:
    - 最少25,000次操作
    - 电气寿命:
    - 最少25,000次操作
    - 操作力:
    - JWM & JWMW单极3.92N,双极7.84N
    - JWL单极5.00N,双极10.00N;JWLW双极10.00N
    - 角度行程:
    - 26°
    - 材料与表面处理:
    - 摇杆:聚苯醚(UL94V-0)
    - 接触:JWM & JWMW银合金镀银;JWL & JWLW银合金加铜镀银
    - 外壳/框架及屏障:聚酰胺(UL94V-0)
    - 内部密封:聚苯硫醚(UL94V-0)
    - 罩壳/基座:三聚氰胺(UL94V-0)
    - 接线端子:黄铜镀银
    - 环境数据:
    - 工作温度范围:
    - JWM & JWL:–25°C至+70°C(–13°F至+158°F)
    - JWMW & JWLW面板密封型号:–25°C至+85°C(–13°F至+185°F)
    - 湿度:
    - 90~95%湿度,连续96小时@ 40°C(104°F)
    - 振动:
    - 10~55Hz,峰峰值1.5mm振幅,扫频周期1分钟,3个直角方向各2小时
    - 冲击:
    - 50G(490m/s²),6个直角方向,每个方向5次冲击
    - 密封等级:
    - IP67(IEC60529标准)针对面板密封JWMW & JWLW型号;其他型号为防尘内部密封

    产品特点和优势


    - 工业首创:
    - 行业首款带有电视认证(TV Rating)的模塑摇杆开关,能够承受大冲击电流。
    - JWM型号认证为TV-5评级,JWL型号为TV-8评级。
    - 环境适应性:
    - JWMW和JWLW面板密封版本符合IP67标准(类似NEMA 4和6),增强防水和防尘性能。
    - 安全性提升:
    - 采用显著的外部绝缘屏障,提高绝缘电阻和耐压强度。
    - 耐用性:
    - 设计独特的开关,可断开光接触焊接点,减少接触跳动,增加电气寿命。
    - 防尘设计:
    - 在操作器和触点区域之间设有防尘内部盖。
    - 安装便捷:
    - 终端嵌入并环氧密封,防止焊剂、灰尘和其他污染物进入。
    - 多功能连接:
    - 提供焊锡脚/快速连接终端,便于与连接器配合使用。

    应用案例和使用建议


    - 典型应用场景:
    - 电力系统、工业控制、自动化设备等。
    - 特别适合于需频繁通断的大电流应用场合。
    - 使用建议:
    - 在潮湿环境中安装时,建议将开关倾斜30度以上安装,以防止水积聚。
    - 确保在安装前清洁面板边缘,避免灰尘堆积影响开关动作。
    - 安装过程中保持压力均衡,避免产生间隙。
    - 安装后避免在开关背面施加水平或垂直力。

    兼容性和支持


    - 兼容性:
    - 适用于面板密封型JWMW和JWLW型号,其他型号也具备一定的防尘能力。
    - 具体型号和国际认证细节详见一般规格页。
    - 支持和维护:
    - NKK开关提供技术支持和售后服务,具体信息请参阅公司官网或联系客服。

    常见问题与解决方案


    - Q1: 开关在使用过程中出现异常动作?
    - A1: 可能是由于面板边缘未清洁干净导致的灰尘堆积,检查并清理面板边缘。
    - Q2: 开关在高湿度环境下动作不稳定?
    - A2: 确认开关安装倾斜角度大于30度,避免水分积聚影响性能。
    - Q3: 开关操作力不一致?
    - A3: 检查是否安装压力不均,重新调整压力均匀分布。

    总结和推荐


    - 主要优点:
    - 高电气容量:适用于多种电流环境。
    - 优越的环境适应性:在各种苛刻条件下仍能稳定运行。
    - 可靠的安全性:通过多项国际安全认证,确保用户安全。
    - 推荐使用:
    - 非常推荐用于需要高电流切换能力和严格环境适应性的场合。NKK的这款摇杆开关不仅在技术上表现出色,还具备丰富的认证和防护措施,是一款值得信赖的产品。

JWMW11RA2A参数

参数
开关配置 SPST
触点样式 -
电流额定值 -
电气寿命 25000Cycles
机械寿命 25000Cycles
开关功能 On-Off
指示颜色 -
长*宽*高 29.6mm(长度)*33mm(高度)
安装方式 卡入式安装,按扣安装,焊接安装,面板安装
零件状态 在售
包装方式 散装
